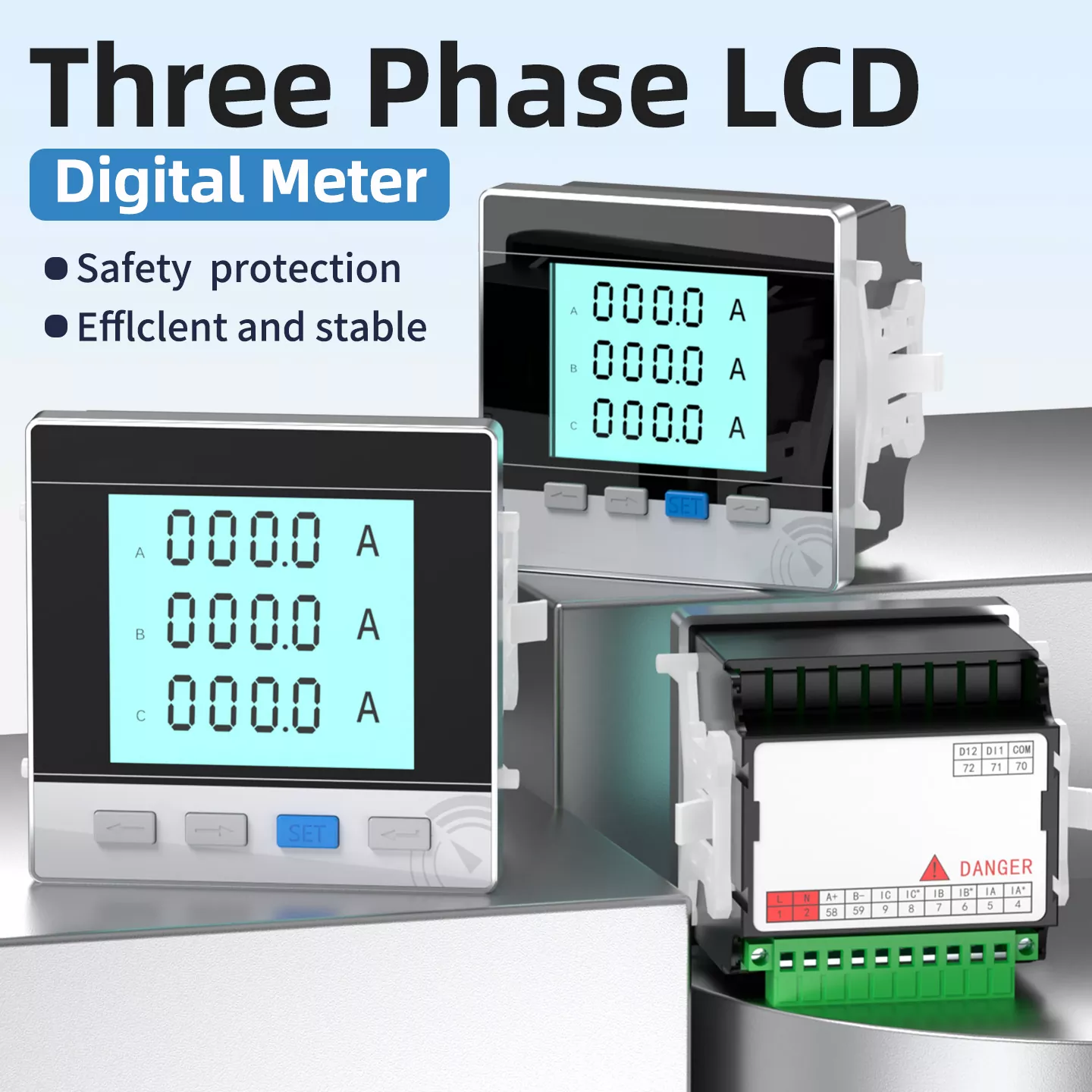

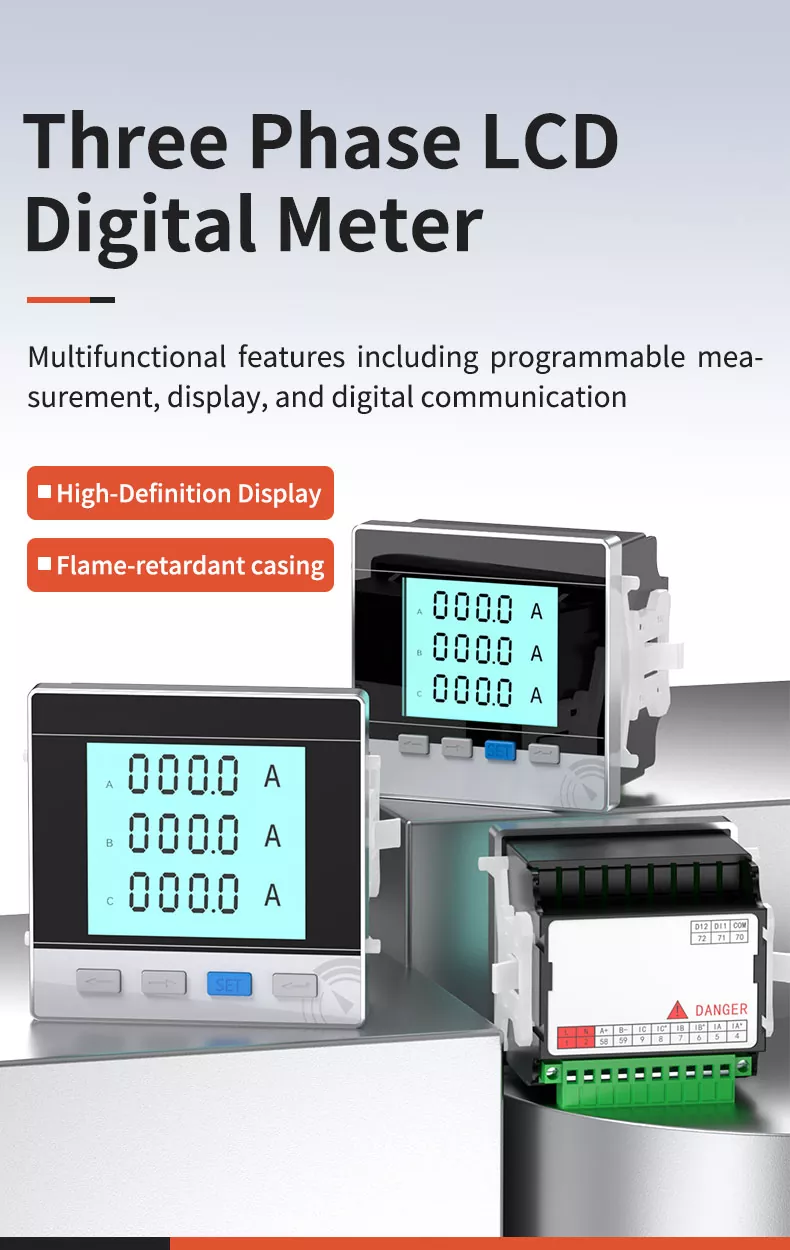

Compteur numérique LCD triphasé

Notre compteur numérique LCD triphasé est une solution intelligente pour surveiller les systèmes électriques triphasés, intégrant des mesures programmables, un affichage en temps réel et une communication numérique pour fournir une surveillance complète de la tension, du courant, de la puissance, de l'énergie, de la fréquence et du facteur de puissance. Il adopte des puces importées de haute qualité et une technologie de soudage intégrée pour garantir une précision de niveau 0,5 et des performances stables, tandis que le boîtier ABS ignifuge offre une forte résistance aux chocs et à la corrosion pour une utilisation fiable à long terme dans des environnements industriels exigeants. Il est largement utilisé dans les systèmes d'automatisation industrielle, de distribution d'énergie et de gestion de l'énergie pour assurer une surveillance précise et stable des paramètres électriques.

PRÉSENTATION DE LA SOCIÉTÉ

Engagé à fournir des services complets pour le contrôle de l’automatisation industrielle. Satisfaire les besoins de tous les aspects de le système d'alimentation avec une distribution d'énergie intelligente précise, fiable, économe en énergie et respectueuse de l'environnement produits. Nous adhérons à un contrôle de qualité strict depuis la R&D jusqu'à la production, garantissant que chaque produit répond aux normes internationales. normes et nous nous efforçons d'être un partenaire de confiance pour les clients mondiaux du secteur des équipements de mesure électrique.

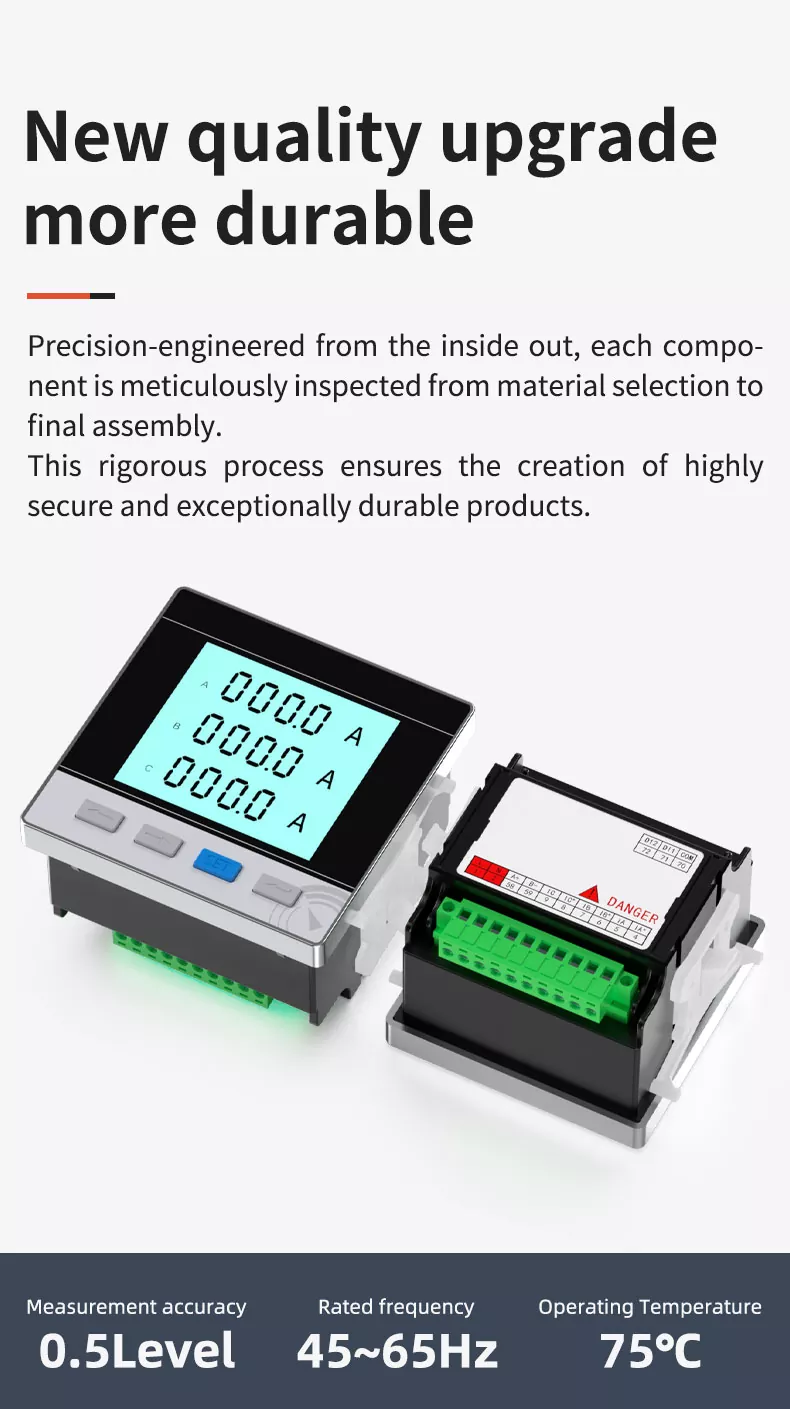

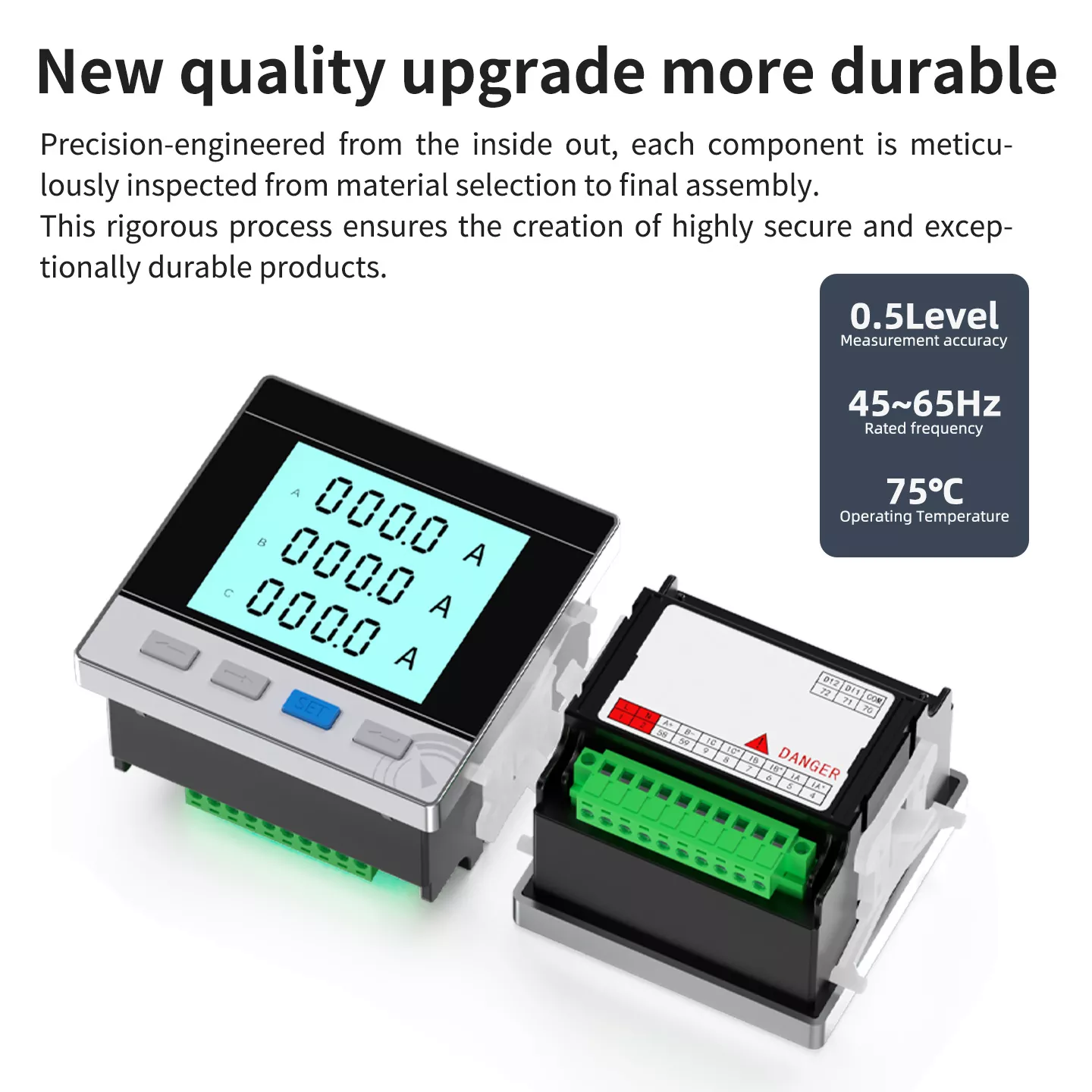

NOUVELLE MISE À NIVEAU DE QUALITÉ ET PLUS DURABLE

Notre compteur numérique LCD triphasé a subi une mise à niveau complète de qualité. Conçu avec précision de l'intérieur vers l'extérieur, chacun Le composant est méticuleusement inspecté depuis la sélection des matériaux jusqu'à l'assemblage final. Nous utilisons des puces importées de haute qualité et une technologie de soudage intégrée pour garantir un dosage précis et des performances stables. La coque est faite de Matériau ABS ignifuge à haute résistance, anti-vieillissement, résistant à la corrosion, aux chocs et ignifuge. Chaque produit est soumis à des tests de vieillissement stricts, à un étalonnage de précision et à un test de tension de tenue avant de quitter l'usine. Il peut fonctionner de manière stable pendant une longue période dans des environnements industriels difficiles, avec des performances de sécurité plus fortes et plus longtemps. durée de vie.

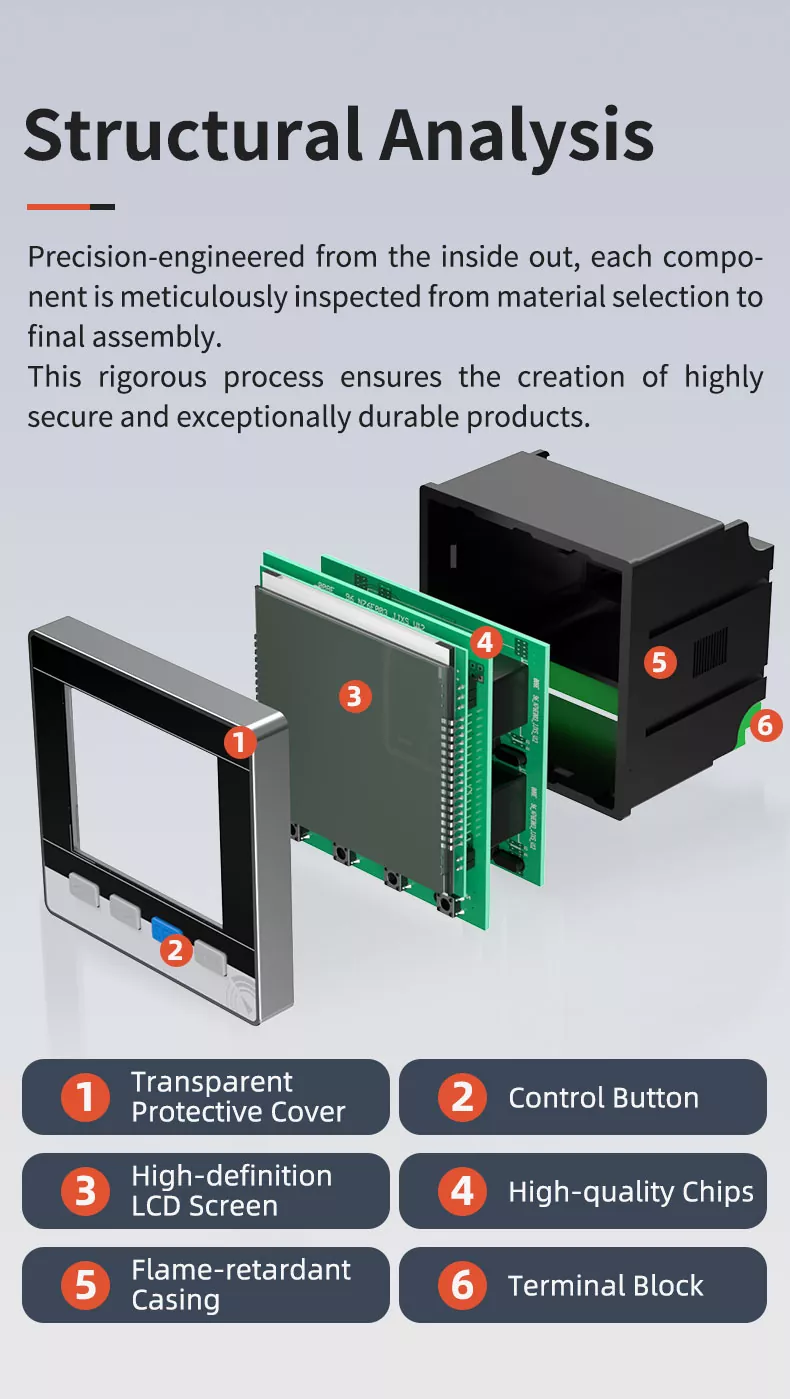

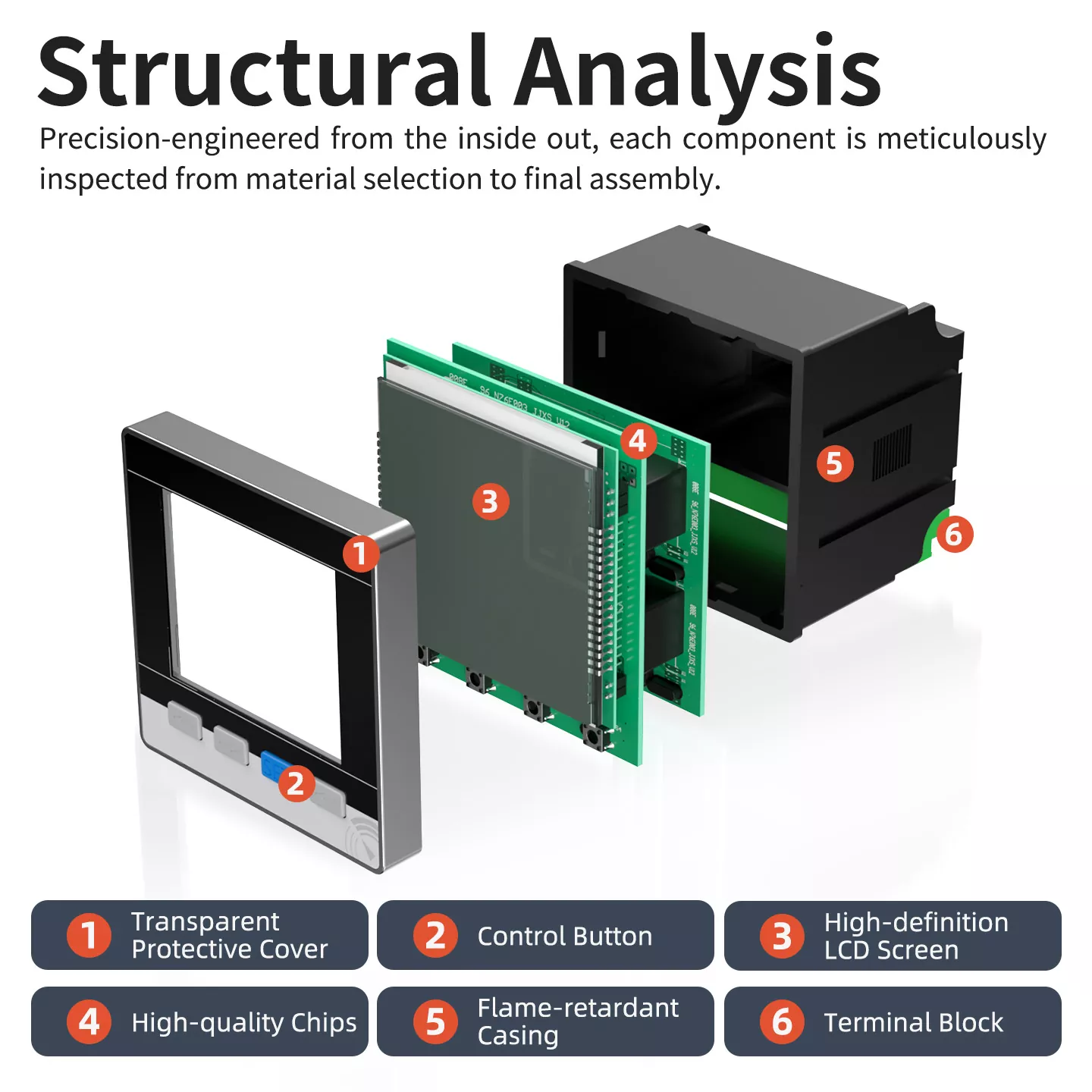

ANALYSE STRUCTURELLE

Le compteur adopte une structure compacte et scientifique, comprenant 6 composants principaux :

COUVERCLE DE PROTECTION TRANSPARENT: Protège l'écran de la poussière et des dommages physiques, garantissant une clarté à long terme.

BOUTON DE COMMANDE: Sensible et réactif, prenant en charge le paramétrage, la requête de données et la navigation dans les menus.

ÉCRAN LCD HAUTE DÉFINITION: Grand écran de caractères, visualisation claire des données, forte capacité anti-interférence.

PUCES DE HAUTE QUALITÉ: Puces importées avec soudure intégrée, garantissant une précision de mesure de niveau 0,5 et des performances stables.

BOÎTIER IGNIFUGE: Plastique technique à haute résistance, anti-vieillissement, résistant à la corrosion, offrant une protection de sécurité fiable.

BORNIERS: Matériau à haute conductivité, installation ferme, câblage simple, avec une forte résistance aux surcharges et à l'usure.

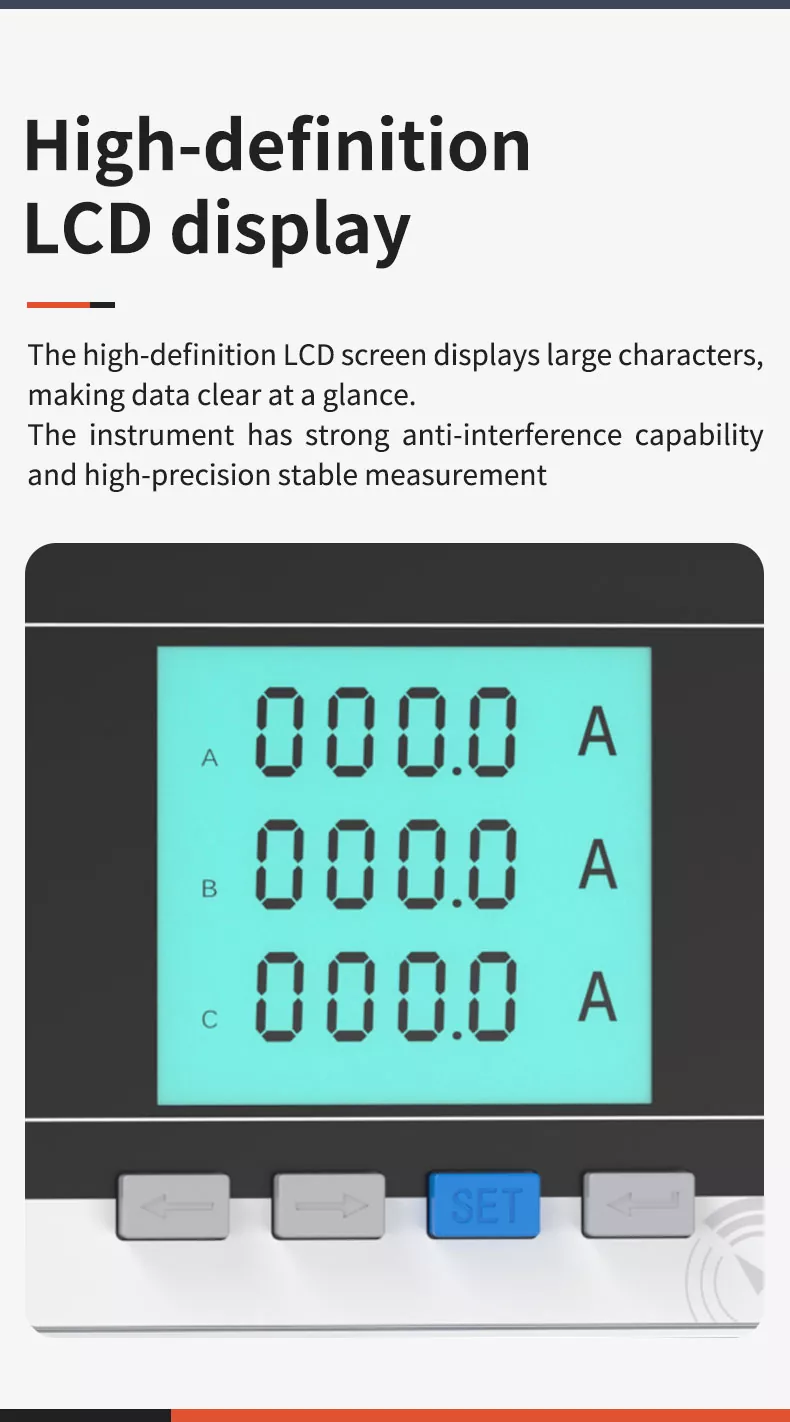

ÉCRAN LCD HAUTE DÉFINITION

Notre compteur est équipé d'un écran LCD haute définition avec affichage de grands caractères. Les données sont claires en un coup d'œil, permettant une lecture facile sous différents angles d'installation. L'instrument a une forte capacité anti-interférence et mesure stable de haute précision, assurant une surveillance précise et fiable des paramètres de puissance, même dans des environnements complexes environnements industriels.

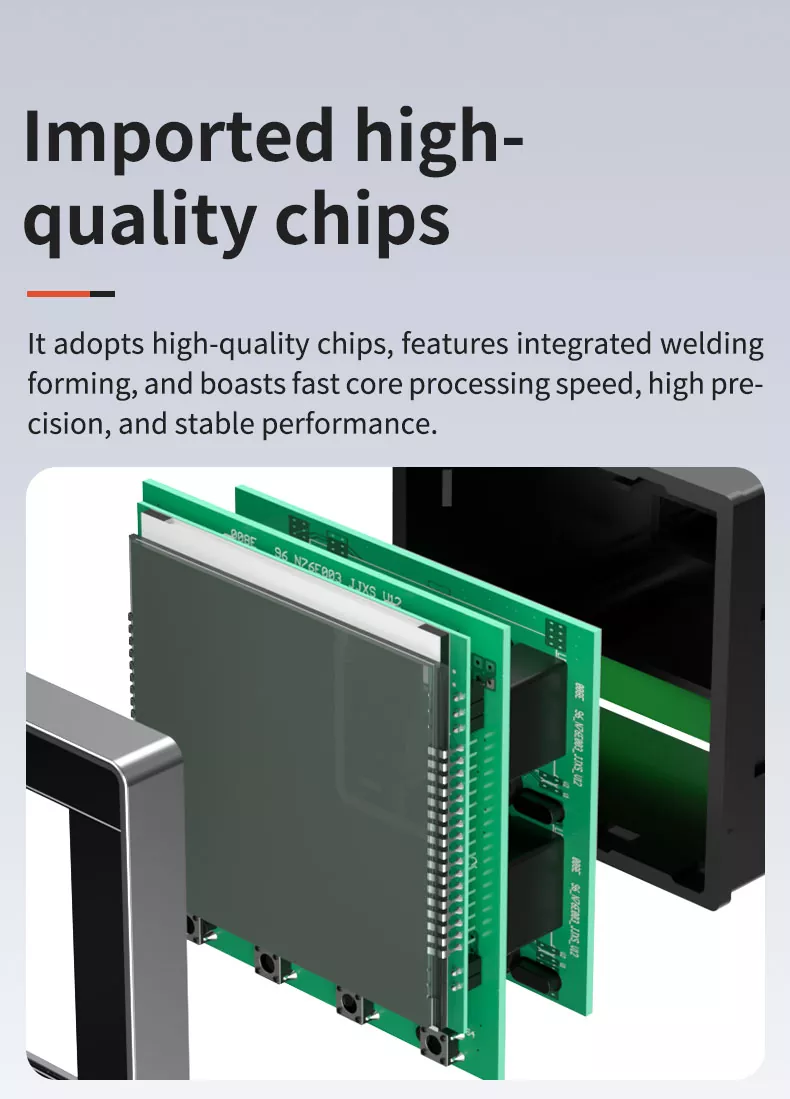

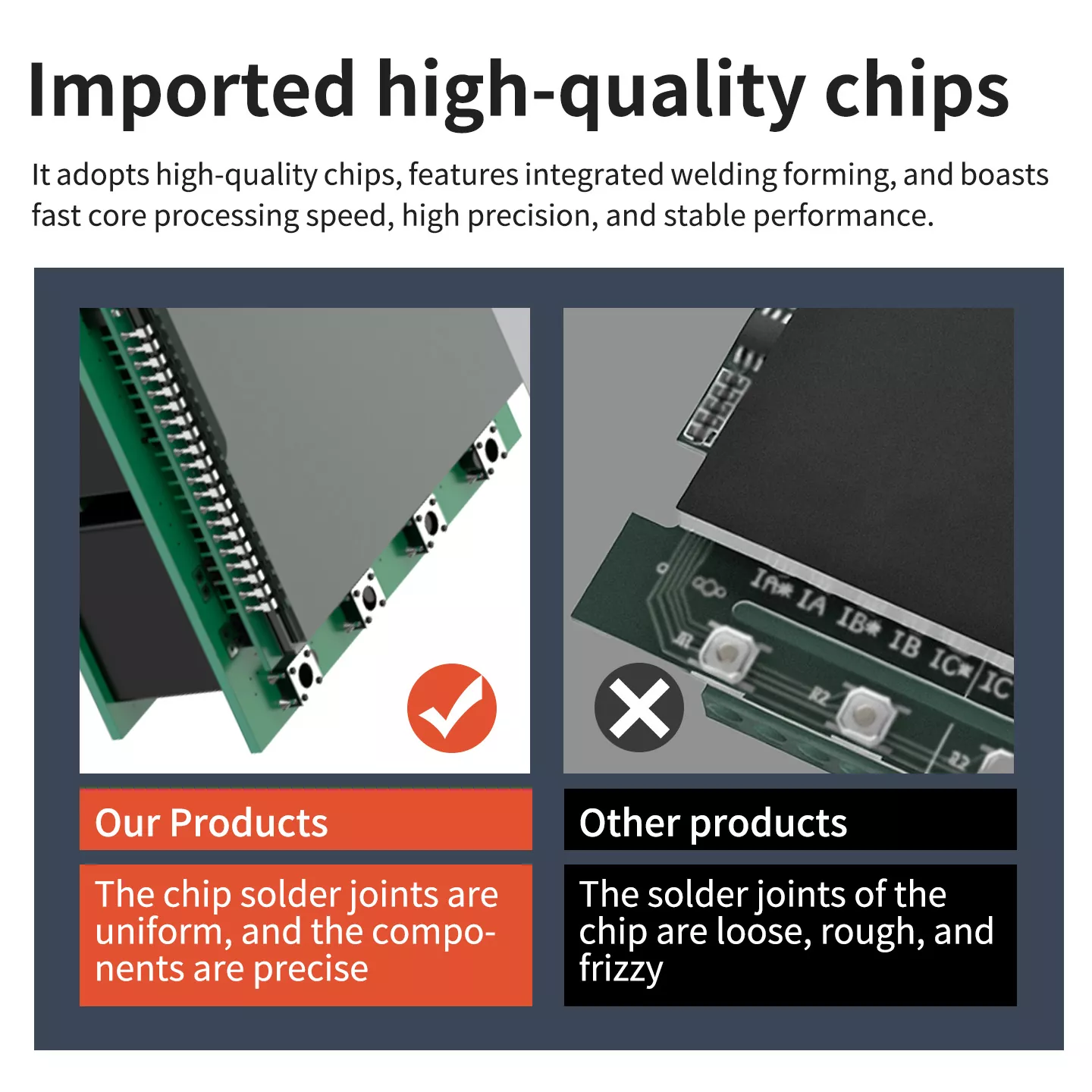

PUCES IMPORTÉES DE HAUTE QUALITÉ

Utilisant des puces importées de haute qualité et une technologie de soudage intégrée, il garantit une vitesse de traitement rapide du noyau, élevée précision et performances stables. La précision de mesure atteint le niveau 0,5, répondant aux normes industrielles internationales étalons de mesure. Par rapport à d'autres produits, nos joints de soudure à copeaux sont uniformes et précis, évitant ainsi le relâchement, connexions rugueuses et crépues, assurant un fonctionnement stable à long terme du compteur.

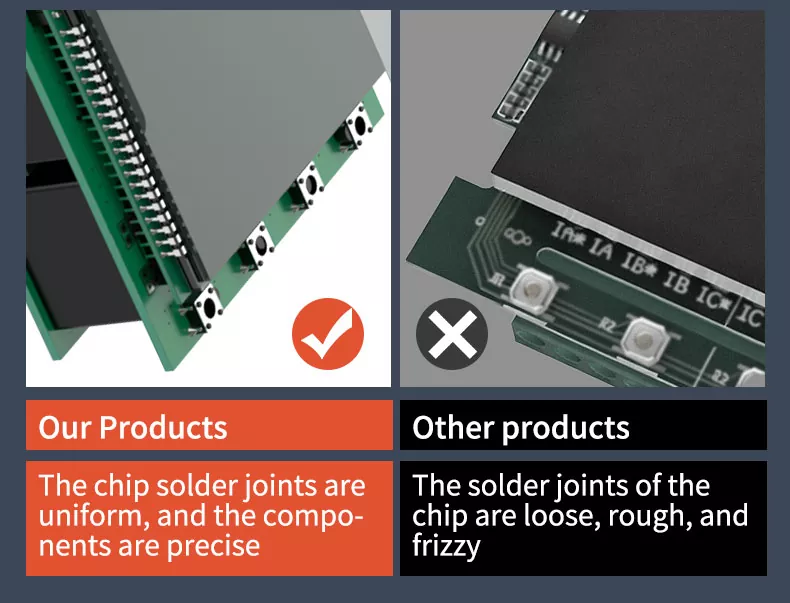

NOS PRODUITS VS. AUTRES PRODUITS

AVANTAGE PRINCIPAL

1. HAUTE PRÉCISION: Précision de mesure de niveau 0,5, assurant une surveillance précise des paramètres de puissance complets.

2. BOÎTIER IGNIFUGE: Matériau ABS haute résistance, empêchant efficacement les incendies causés par les courts-circuits et les surcharges.

3. INSTALLATION FACILE: Montage par encliquetage, options de tailles de panneau multiples, câblage simple, déploiement rapide.

4. PERFORMANCES STABLES: Puces importées de haute qualité, soudage intégré, forte capacité anti-interférence, adaptées aux conditions difficiles environnements.

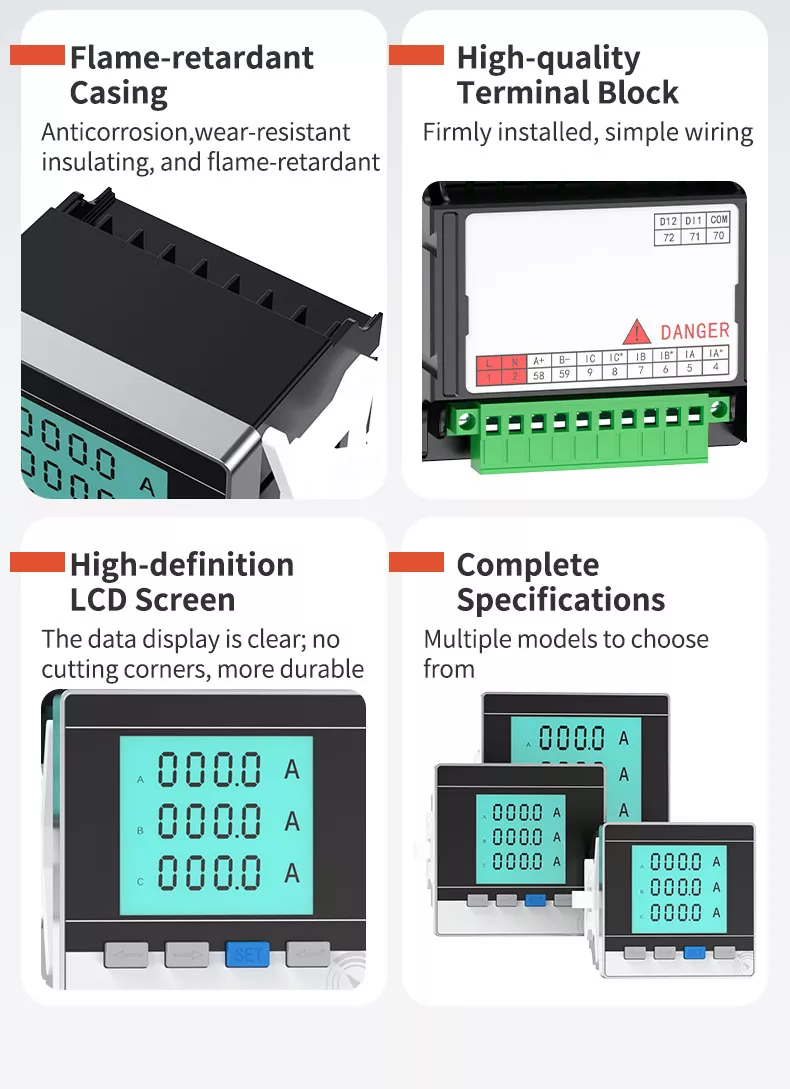

QUATRE POINTS DE VENTE PRINCIPAUX

• BOÎTIER IGNIFUGE: Anticorrosion, résistant à l'usure, isolant et ignifuge, garantissant une utilisation sûre à long terme.

• BORNIERS DE HAUTE QUALITÉ: Câblage simple et fermement installé, bonne conductivité, haute résistance à l'usure, assurant une transmission de courant sûre.

• ÉCRAN LCD HAUTE DÉFINITION: Affichage clair des données, gros caractères, pas de coins coupés, plus durable, facile à lire.

• SPÉCIFICATIONS COMPLÈTES: Plusieurs options de taille de panneau (72 × 72 mm / 80 × 80 mm / 96 × 96 mm), répondant aux besoins des différentes conditions de travail.

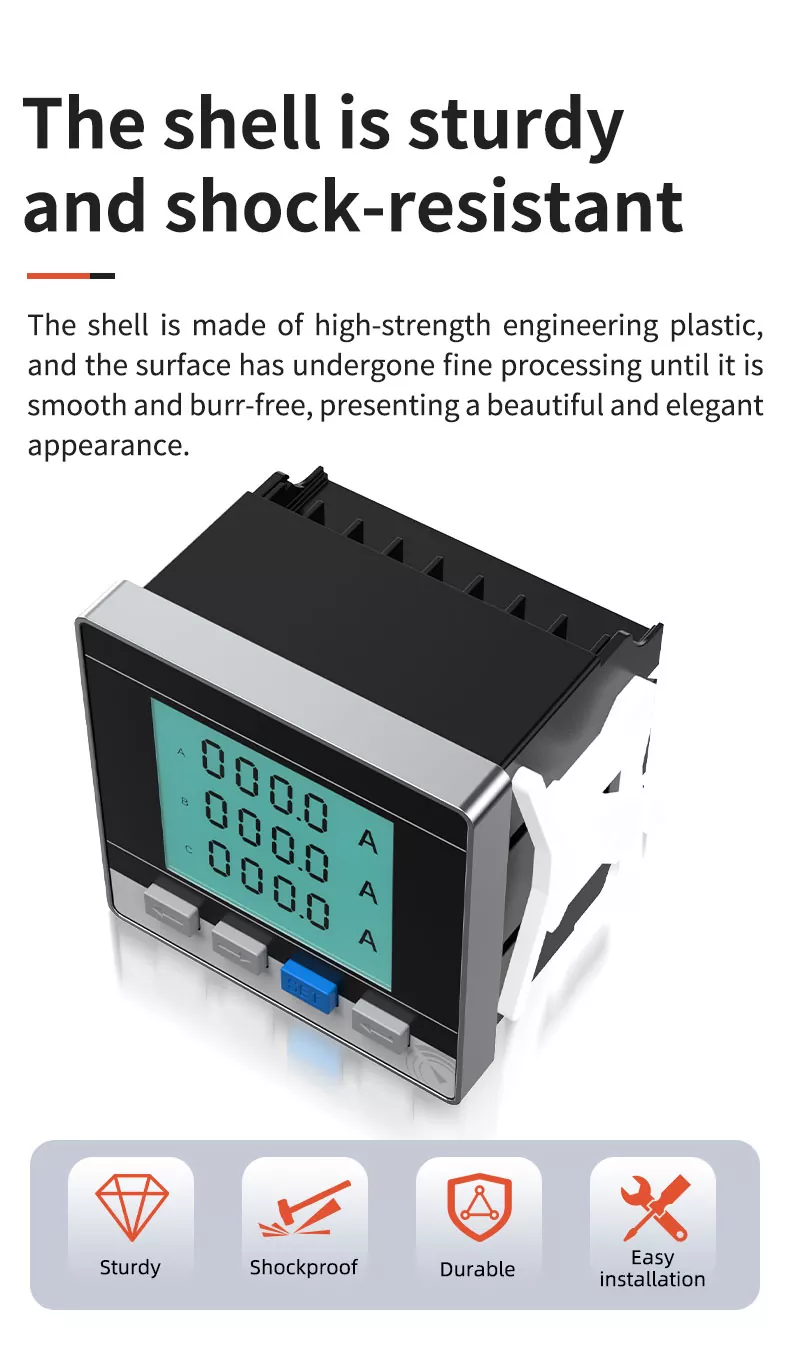

LA COQUE EST ROBUSTE ET RÉSISTANTE AUX CHOCS

La coque est fabriquée en plastique technique à haute résistance et la surface a subi un traitement fin jusqu'à ce qu'elle soit lisse et sans bavures, présentant une apparence belle et élégante. Il a une excellente résistance aux chocs et à la compression Résistance, peut résister aux collisions quotidiennes et aux vibrations mécaniques, et ne se déformera pas et ne s'endommagera pas. Le matériel est anti-corrosion et anti-vieillissement, adapté à une utilisation stable à long terme dans divers environnements industriels complexes, avec un plage de température de fonctionnement de -20 à 70 °C.

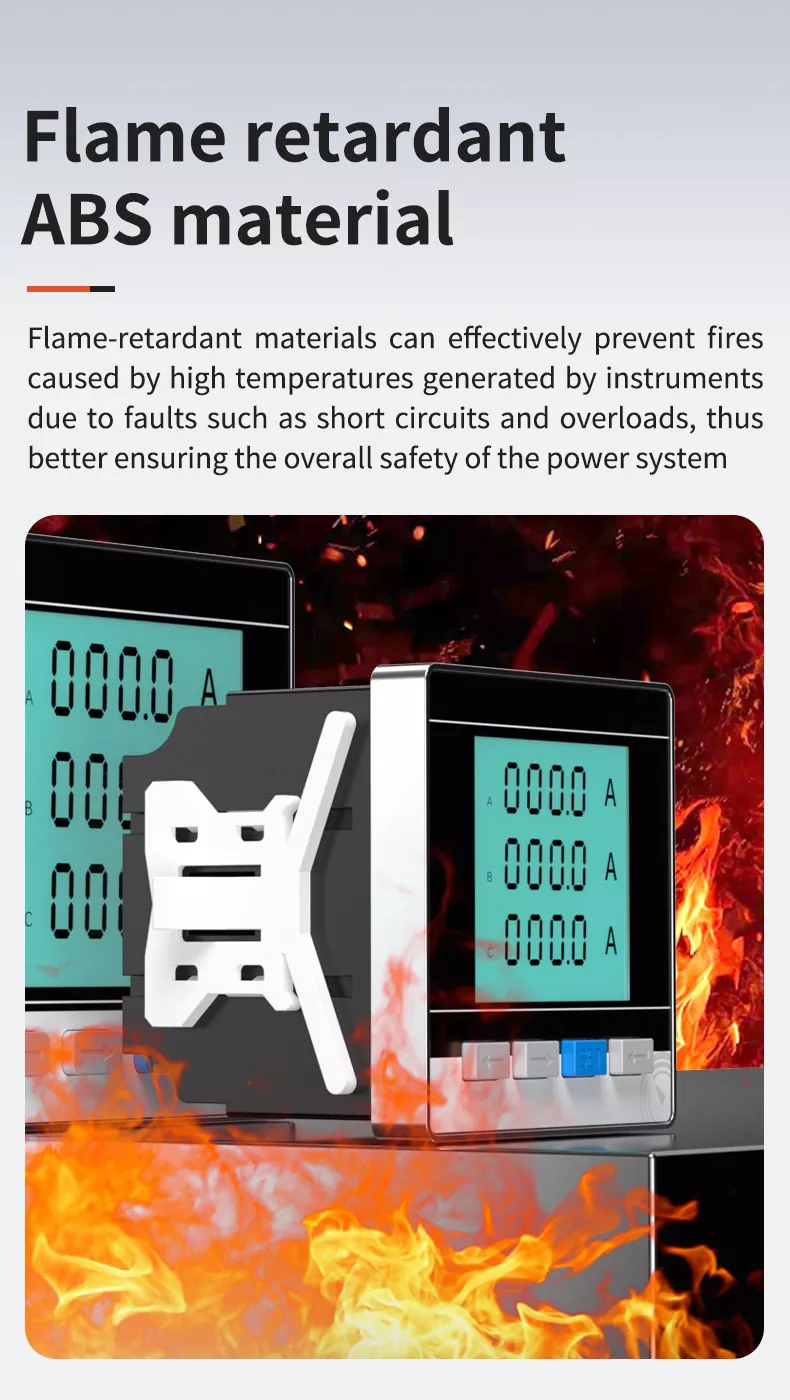

MATÉRIAU ABS IGNIFUGE

La coque adopte un plastique technique ABS ignifuge haute performance avec un excellent ignifuge et propriétés isolantes. Il peut inhiber efficacement la combustion et prévenir les incendies causés par les températures élevées générées. par les instruments en raison de défauts tels que les courts-circuits et les surcharges, assurant ainsi mieux la sécurité globale du système électrique. Le matériau est également anticorrosion et anti-vieillissement, avec une longue durée de vie.

BORNIERS DE HAUTE QUALITÉ

Grâce à des borniers de haute qualité, il garantit non seulement une forte conductivité, mais réduit également les pertes. Le câblage est simple, permettant une installation facile et rapide. Les borniers sont fermement installés, pas faciles à desserrer sous vibration à long terme, avec une bonne résistance à l'usure et une bonne résistance aux surcharges, garantissant un fonctionnement sûr et fiable du mètre.

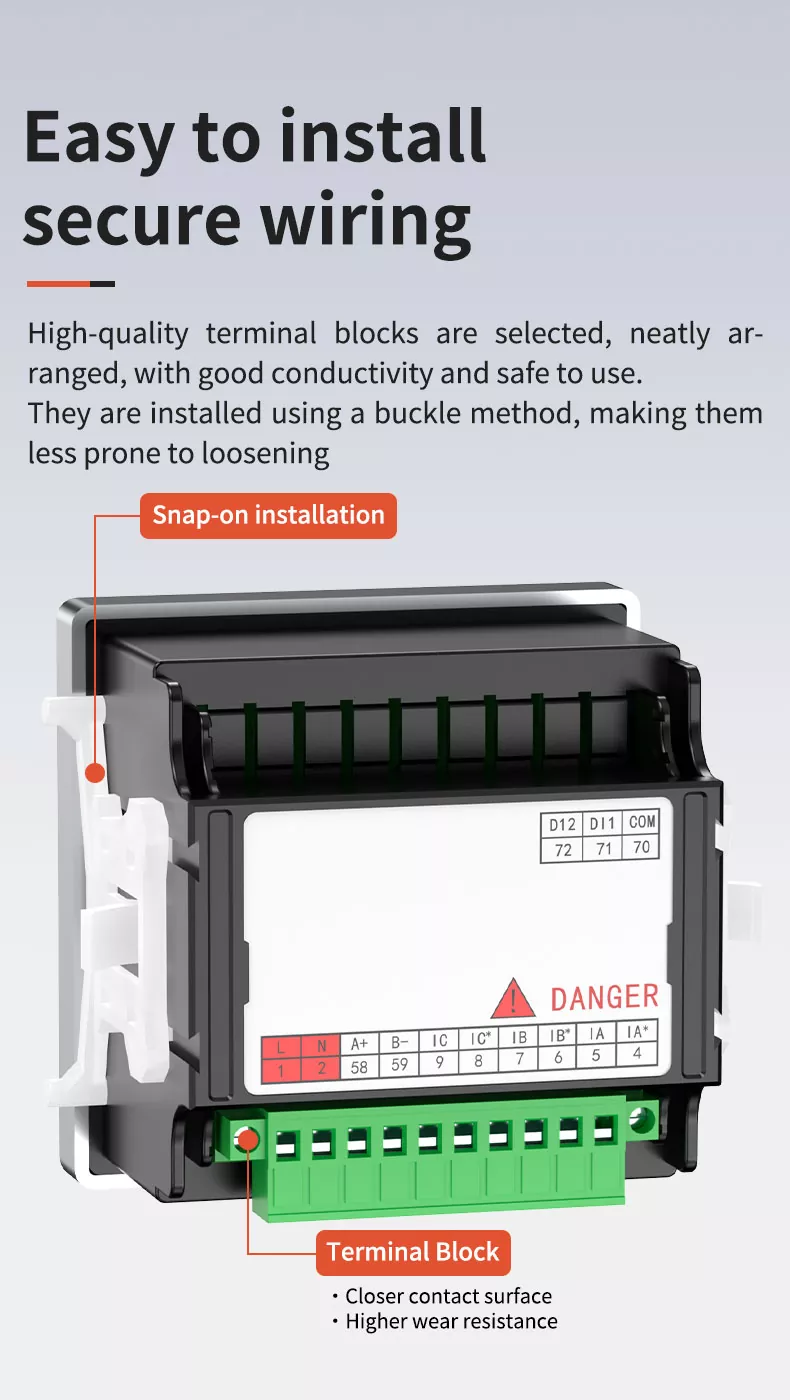

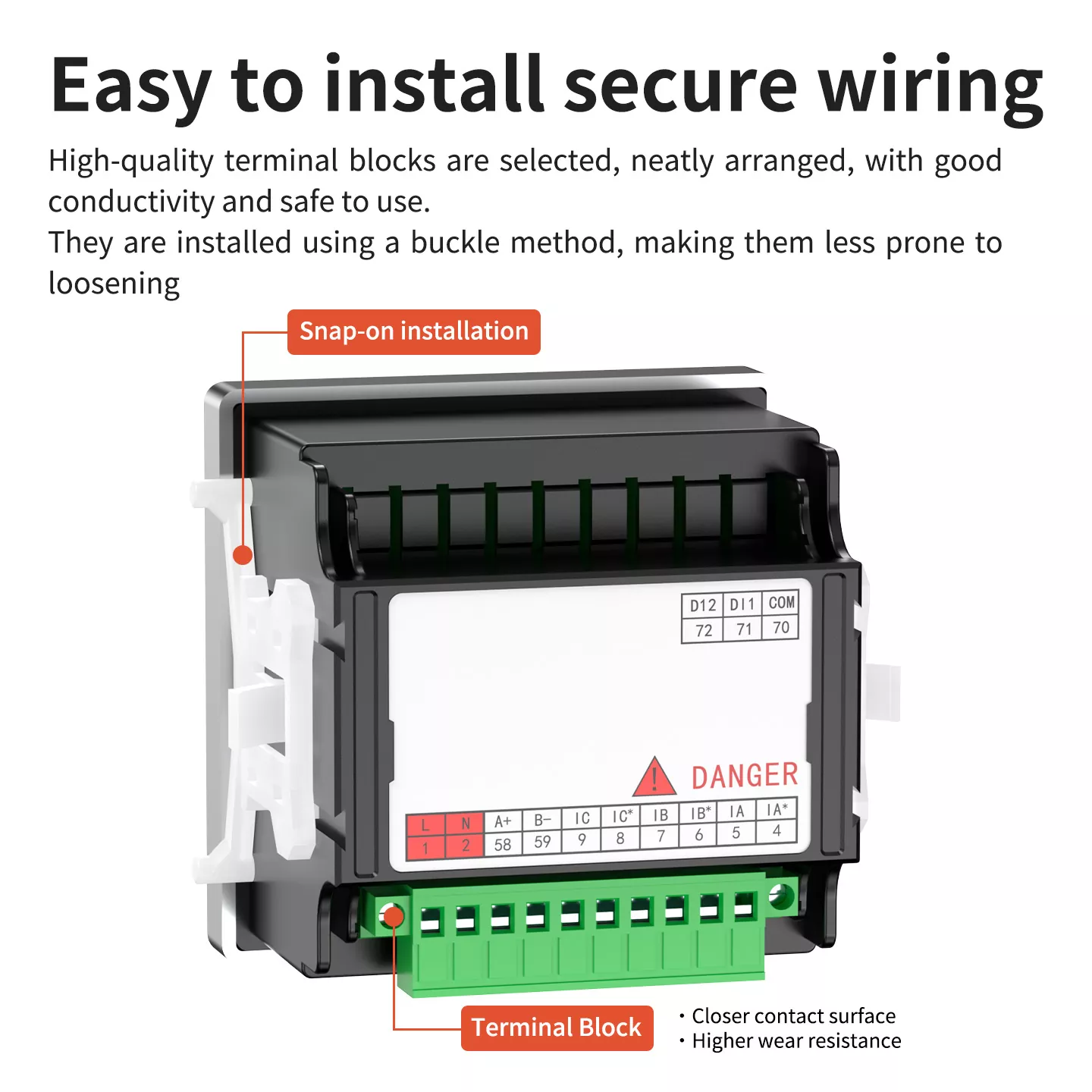

CÂBLAGE FACILE À INSTALLER ET SÉCURISÉ

Le compteur adopte une installation par encliquetage, simple et rapide, sans besoin d'outils compliqués. La haute qualité les borniers sont soigneusement disposés, avec une bonne conductivité et sûrs à utiliser. La disposition du terminal est claire, avec Marquage standardisé, évitant efficacement un mauvais câblage. Il est compatible avec diverses armoires de distribution et équipement électrique, adapté à un déploiement rapide dans différents scénarios.

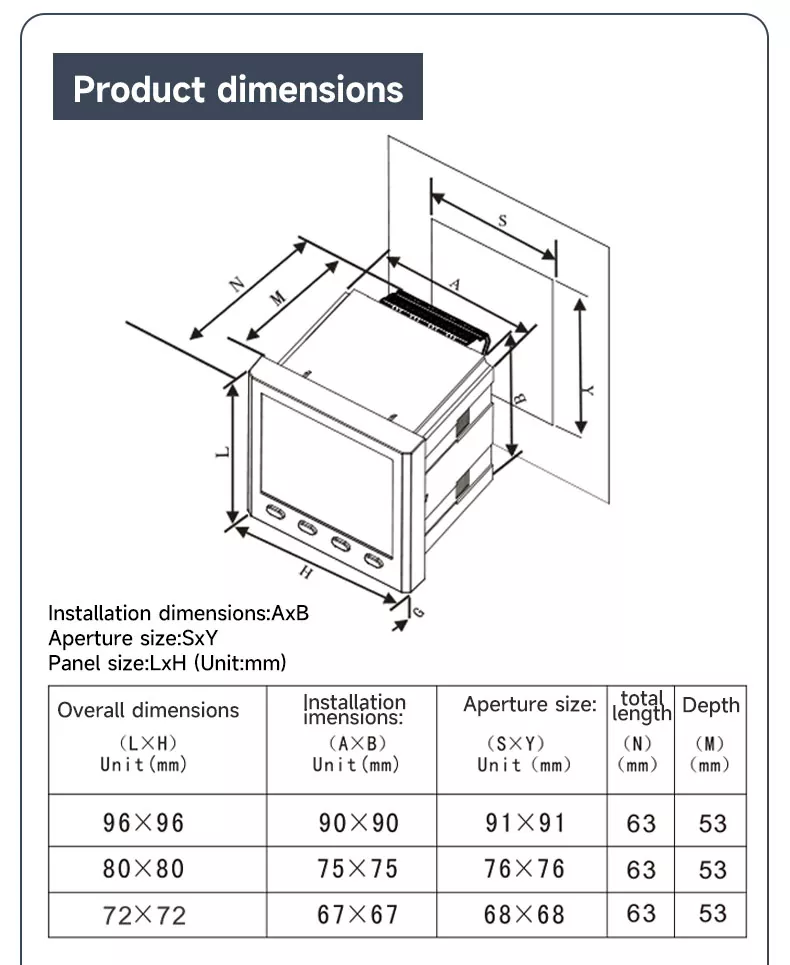

DIMENSIONS DU PRODUIT

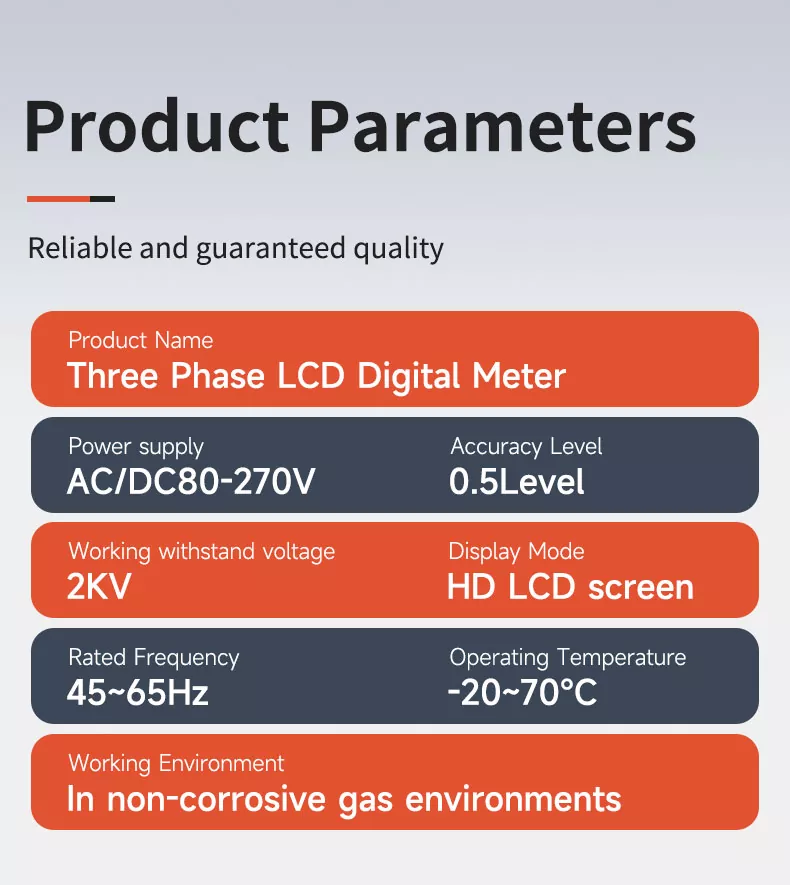

PARAMÈTRES DU PRODUIT

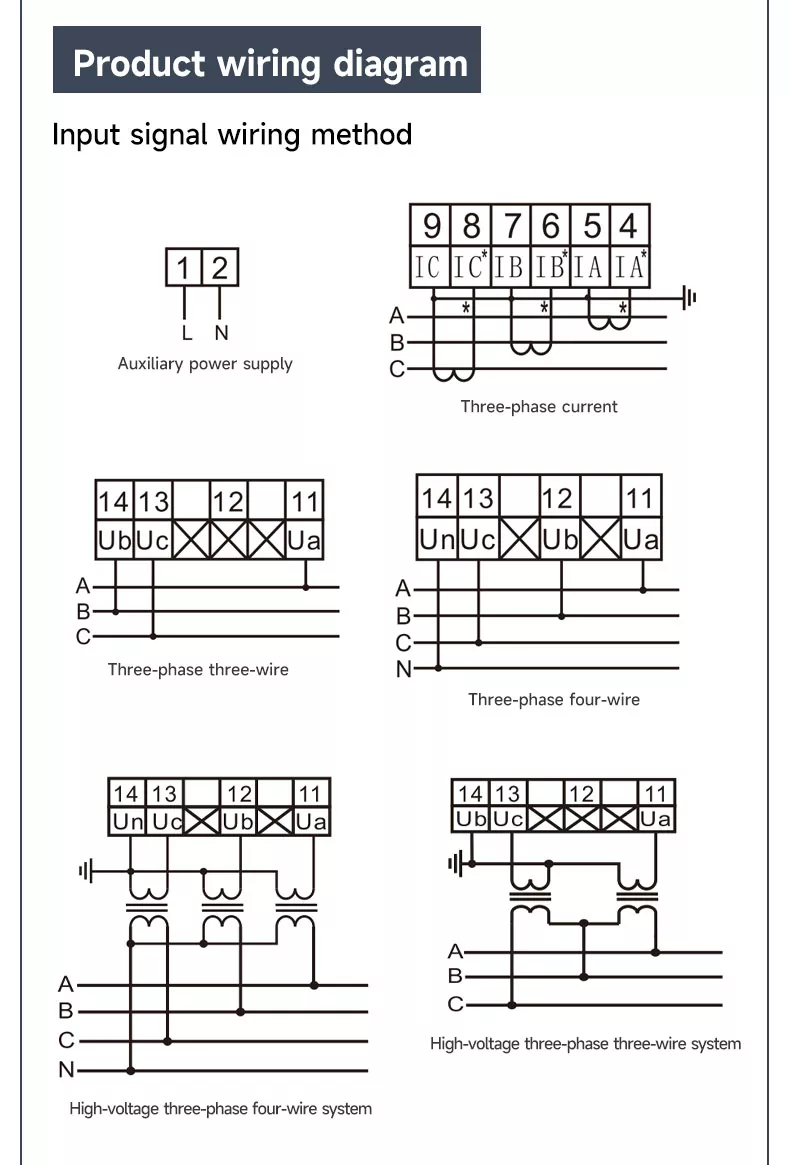

SCHÉMA DE CÂBLAGE ET INSTRUCTIONS

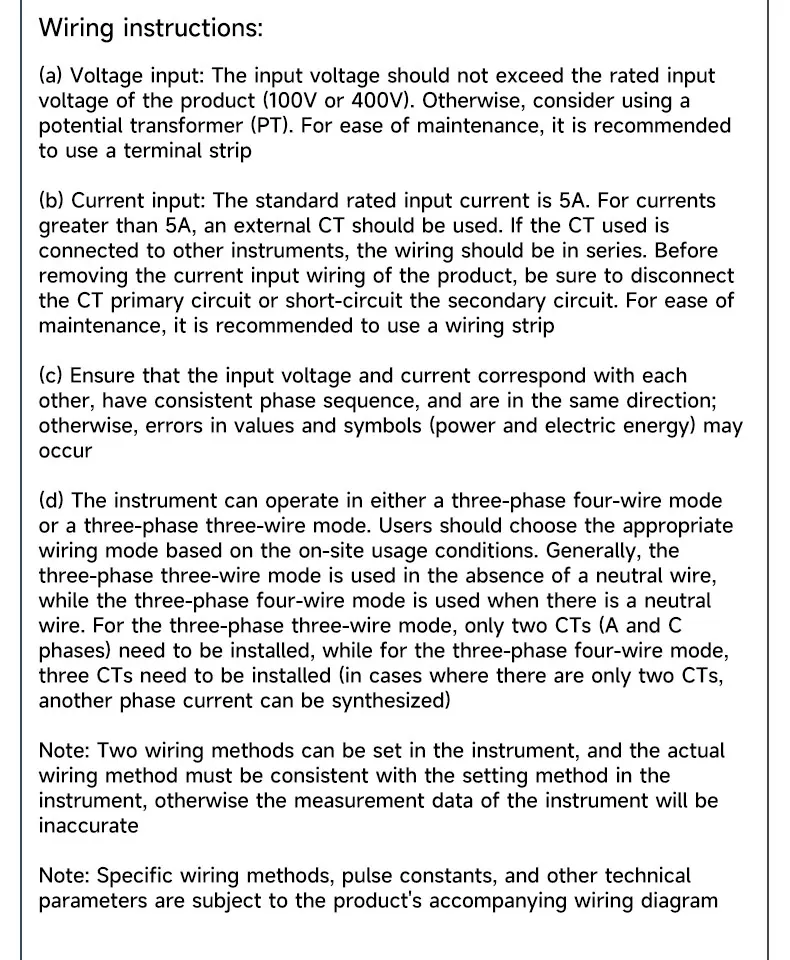

INSTRUCTIONS DE CÂBLAGE

ENTRÉE DE TENSION: La tension d'entrée ne doit pas dépasser la tension d'entrée nominale (100 V ou 400 V). Sinon, envisagez d'utiliser un potentiel transformateur (PT).

ENTRÉE COURANT: Le courant d'entrée nominal standard est de 5A. Pour les courants supérieurs à 5A, un TC externe doit être utilisé. Assurer CT les circuits secondaires sont court-circuités avant le retrait du câblage.

SÉQUENCE DE PHASES: Assurez-vous que la tension et le courant d'entrée correspondent les uns aux autres, ont une séquence de phases cohérente et sont dans le même direction.

MODES DE CÂBLAGE: Prend en charge les configurations triphasées à trois fils et triphasées à quatre fils ; régler le mode dans le compteur pour qu'il corresponde câblage réel.

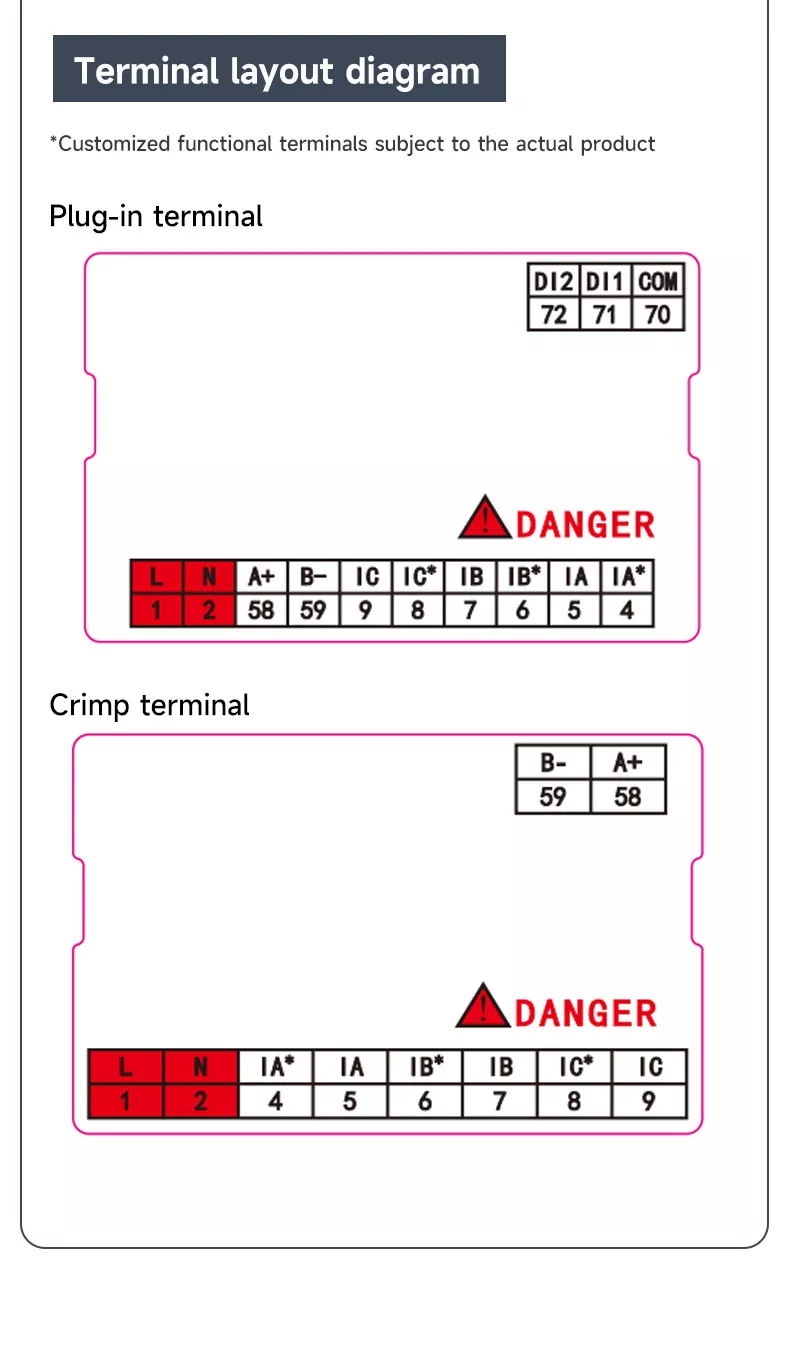

DISPOSITION DES TERMINAUX

• BORNE ENFICHABLE: Comprend une entrée d'alimentation L/N, des E/S numériques DI/DO, une communication RS485 (A+/B-) et des entrées tension/courant (UA/UB/UC/UN, IA/IB/IC).

• BORNE À SERTIR: Optimisé pour le câblage direct, avec des bornes d'alimentation, de communication et de mesure clairement étiquetées.

CERTIFICATION AUTORITATIVE

Notre compteur numérique LCD triphasé a passé les tests et la certification en laboratoire professionnel, conformément aux normes nationales et les normes industrielles internationales. L'ensemble du processus de production met en œuvre un contrôle de qualité strict, y compris étalonnage de précision, test de tension de tenue, test de vieillissement et autres liens, garantissant la précision, la sécurité et la stabilité de chaque produit. La certification faisant autorité fournit une garantie solide pour les achats en gros des clients mondiaux et coopération à long terme.

LARGEMENT UTILISÉ

Notre compteur numérique LCD triphasé est largement utilisé dans :

• SOUS-STATION: Surveillance de l'alimentation en temps réel et gestion de l'énergie

• ÉQUIPEMENT D'AUTOMATISATION: Contrôle des procédés industriels et surveillance des paramètres de puissance

• PRODUCTION EN FLUX: Suivi et gestion de la consommation énergétique des usines

• ARMOIRE DE DISTRIBUTION: Surveillance de la charge du système de distribution basse tension

• BÂTIMENT RÉSIDENTIEL: Gestion de la consommation électrique d'un complexe d'appartements

• GRAND MAGASIN: Mesure et surveillance de la puissance des bâtiments commerciaux

FAQ

1.Quelle est la fonction principale du compteur numérique LCD triphasé ?

Il est principalement utilisé pour la surveillance complète des paramètres d'alimentation triphasée, notamment la tension, le courant, la puissance, énergie, fréquence et facteur de puissance, avec fonctions de mesure, d'affichage et de communication numérique programmables.

2.QUELLE EST LA PRÉCISION DES MESURES ?

Il adopte une haute précision de niveau 0,5, qui répond aux normes de mesure industrielles internationales, garantissant des mesures précises et surveillance fiable des paramètres de puissance.

3. QUELLES TAILLES DE PANNEAU SONT DISPONIBLES ?

Nous proposons trois tailles de panneaux standard : 72 × 72 mm, 80 × 80 mm et 96 × 96 mm, avec des ouvertures d'installation correspondantes pour répondre aux besoins. différents besoins de conception d’armoires.

4.QUELLE EST LA MÉTHODE D'INSTALLATION ?

Il prend en charge le montage sur panneau encliquetable, avec une installation et un démontage simples, adapté à diverses distributions armoires et équipements électriques.

5.EST-IL PREND EN CHARGE LA COMMUNICATION À DISTANCE ?

Oui, il dispose d'un port RS485 avec protocole Modbus RTU pour une intégration transparente dans SCADA et la gestion de l'énergie systèmes, permettant la surveillance et la collecte de données à distance.

6. QUELLE EST LA PLAGE DE TEMPÉRATURE DE FONCTIONNEMENT ?

Le produit peut fonctionner de manière stable entre -20 et 70 °C, adapté à divers environnements industriels intérieurs et extérieurs.
