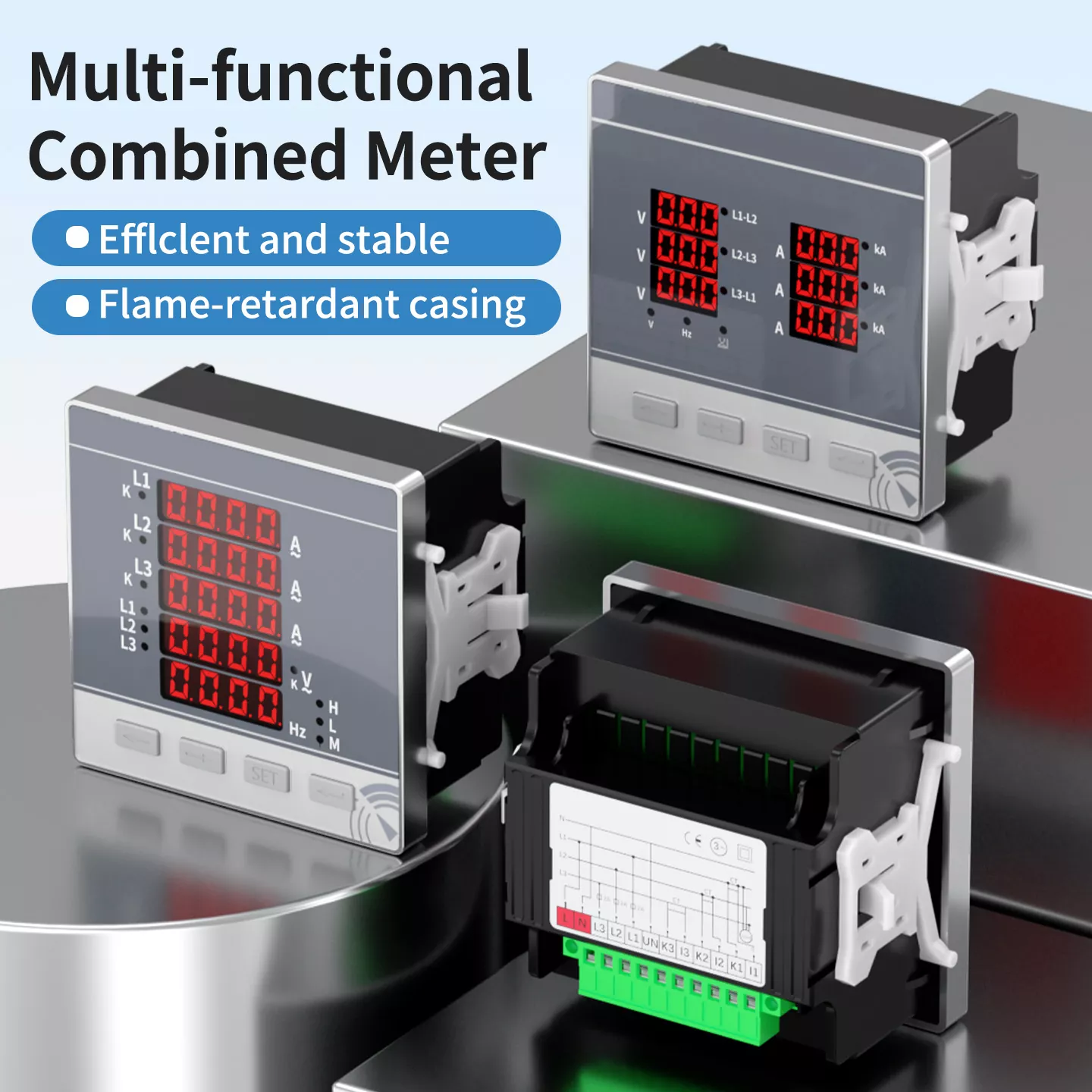

Compteur combiné multifonctionnel Em-06

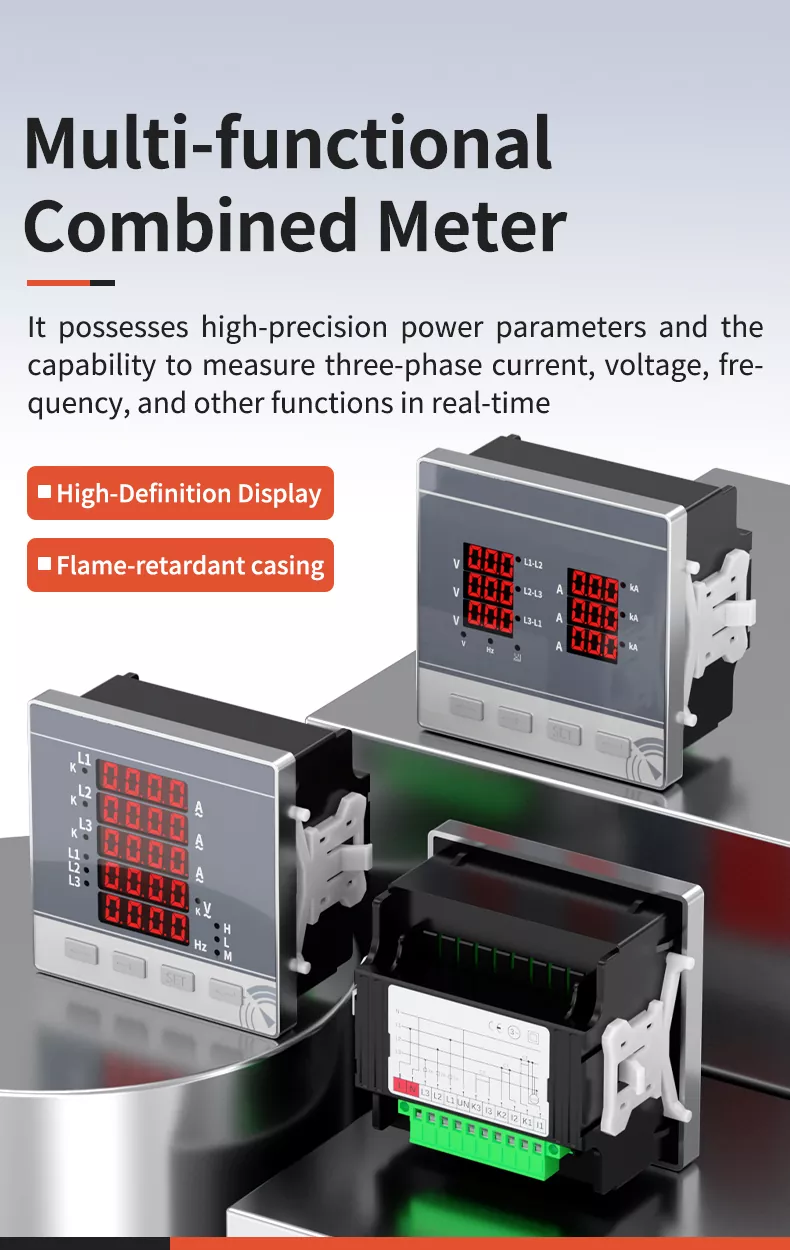

Ce compteur combiné multifonctionnel Eton Em-06 est un dispositif de surveillance de puissance monté sur panneau conçu pour les systèmes triphasés modernes. systèmes électriques. Il intègre des puces de mesure de haute précision et des borniers de haute qualité, permettant une surveillance en temps réel surveillance du courant triphasé, de la tension, de la fréquence et d'autres paramètres clés avec une précision de 0,5 niveau. Avec bouton-pression Installation du panneau et schémas de câblage clairs, il simplifie la configuration pour les utilisateurs d'approvisionnement en gros, tandis que le le boîtier ignifuge et la construction durable garantissent un fonctionnement sûr à long terme dans les secteurs industriel et commercial environnements.

PARAMÈTRE DU PRODUIT (SPÉCIFICATION)

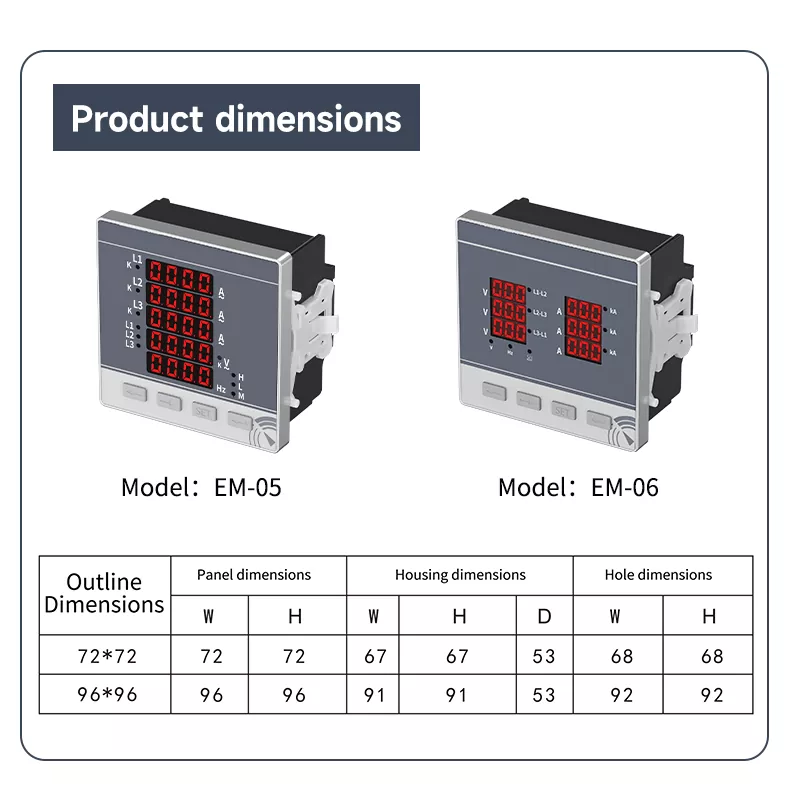

Dimensions du produit

Paramètres de base

CARACTÉRISTIQUE DU PRODUIT ET APPLICATION

Fonctionnalités principales

• Haute précision de niveau 0,5: Fournit une surveillance stable et précise des paramètres de puissance triphasée, répondant aux normes de mesure industrielles.

• Écran LED HD: Écran LED rouge à grands caractères avec grand angle de vision, pas d'angle mort, lecture claire des données dans toutes les directions.

• Sécurité ignifuge: Le boîtier PC résistant aux acides et aux alcalis prévient les risques d'incendie dus aux courts-circuits et aux surcharges, garantissant ainsi une sécurité à long terme utiliser.

• Robuste et résistant aux chocs: Coque en plastique technique à haute résistance, lisse et sans bavure, avec une excellente résistance aux chocs et durabilité.

• Installation facile: Montage sur panneau encliquetable avec borniers sécurisés, câblage soigné et moins sujet au desserrage.

• Spécifications complètes: Deux modèles (EM-05 / EM-06) et deux tailles de panneaux (72×72 / 96×96) au choix, correspondant à différentes armoires exigences.

Scénarios d'application

Le compteur combiné multifonctionnel est largement utilisé dans :

• Sous-stations et réseaux électriques: Surveillance en temps réel des paramètres de puissance triphasée pour assurer une transmission stable.

• Équipement d'automatisation industrielle: Protège les bras robotiques et les lignes de production des fluctuations de tension/courant.

• Lignes de production en flux: Suit la consommation d’énergie pour une gestion efficace de la production.

• Armoires de distribution et appareillage de commutation: Protège les systèmes d’alimentation électrique domestiques et commerciaux.

• Bâtiments résidentiels: Surveille la consommation d'électricité des maisons et des appartements, prenant en charge la gestion des économies d'énergie.

• Grands magasins et établissements publics: Assure une alimentation électrique sûre et stable pour les ascenseurs, l’éclairage et les équipements des centres commerciaux.

DÉTAILS DE FABRICATION

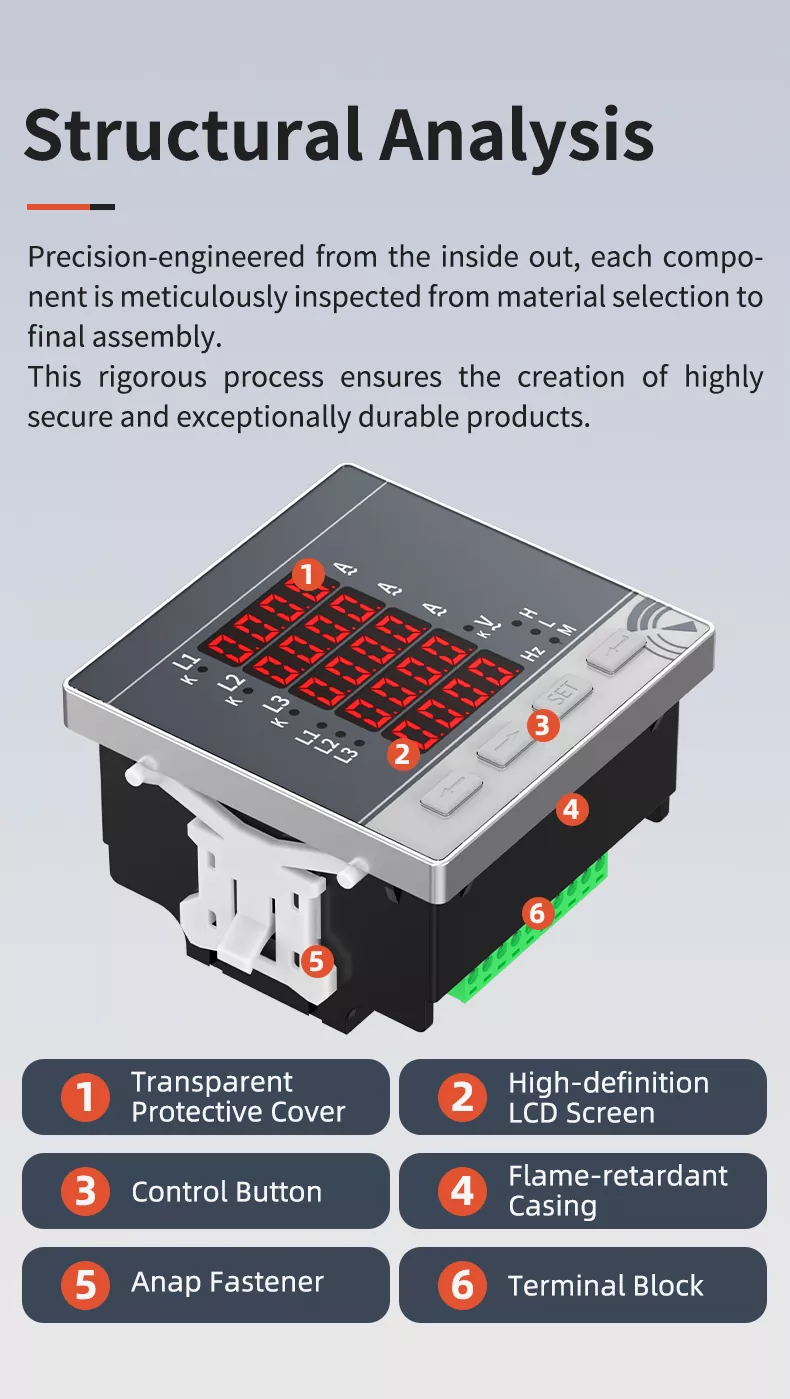

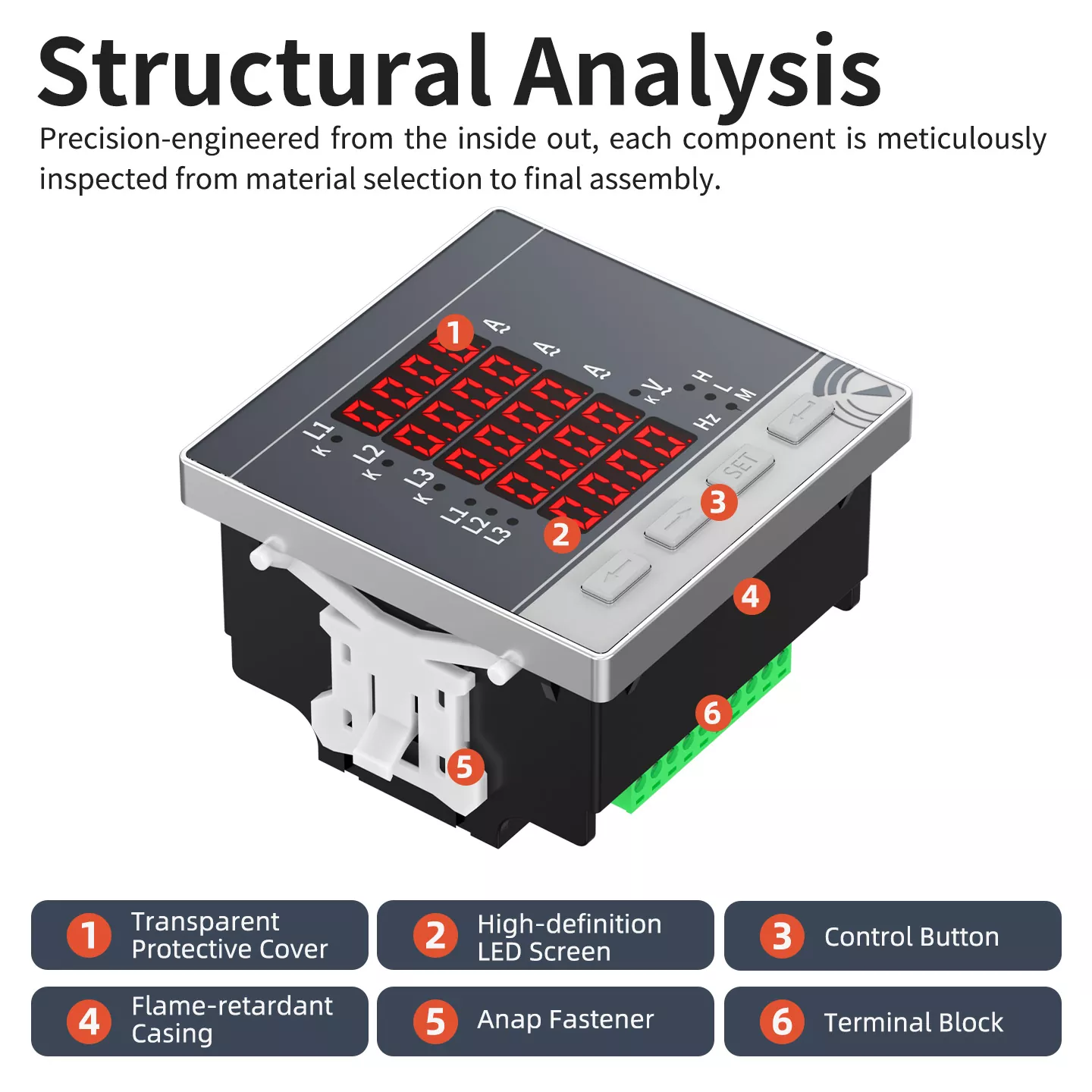

Analyse structurelle

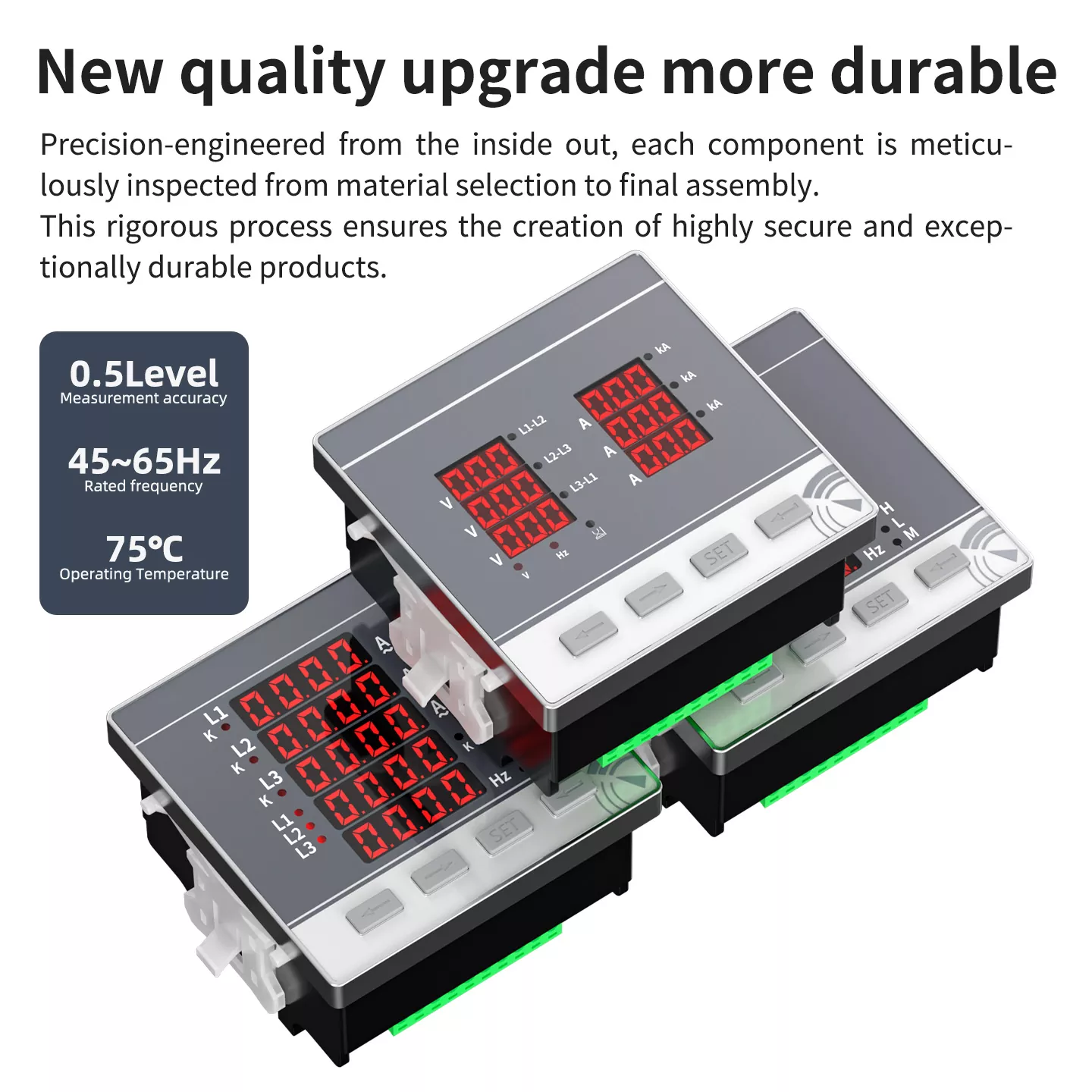

Notre compteur combiné multifonctionnel est conçu avec précision de l'intérieur vers l'extérieur, avec chaque composant méticuleusement inspecté depuis la sélection des matériaux jusqu'à l'assemblage final. Ce processus rigoureux garantit que le compteur est hautement sécurisé et exceptionnellement durable, répondant aux exigences des commandes groupées et de l'approvisionnement à long terme. La structure comprend :

1. Housse de protection transparente: Protège l'écran d'affichage de la poussière et des dommages.

2. Écran LED haute définition: Affichage clair des données avec une forte capacité anti-interférence.

3. Bouton de commande: Paramétrage facile et changement de mode.

4. Boîtier ignifuge: Matériau PC haute résistance, anticorrosion et ignifuge.

5. Attache Anap: Installation encliquetable, ferme et fiable.

6. Bornier: Haute qualité, bonne conductivité, câblage sécurisé.

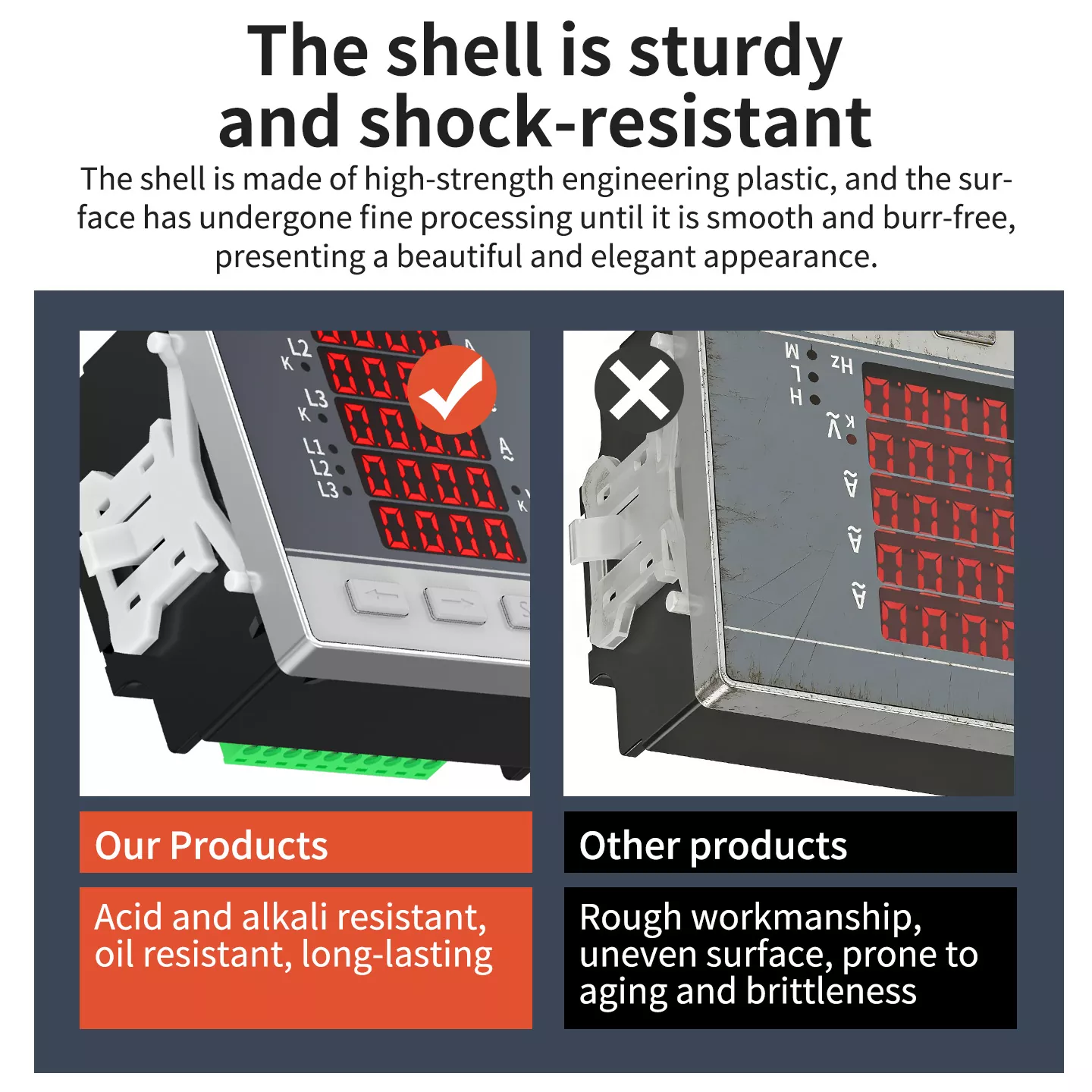

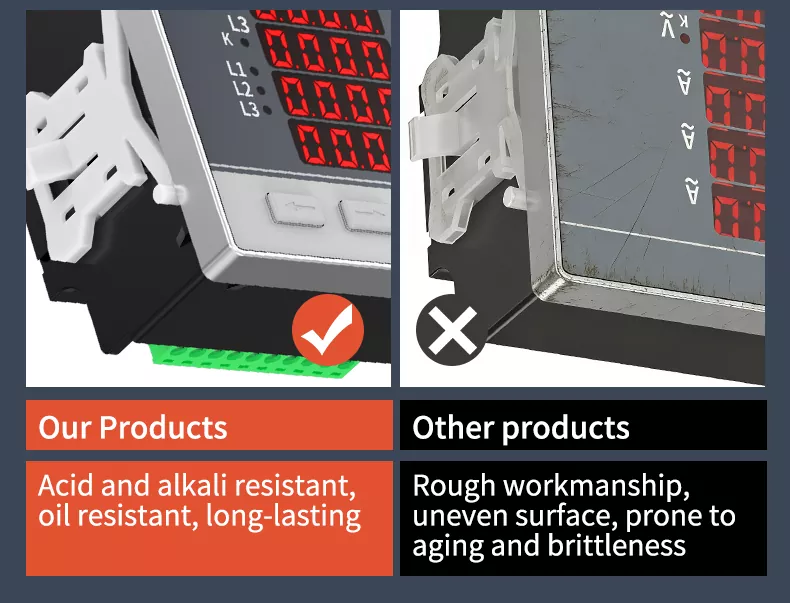

Nos produits par rapport à d'autres produits

Comparé aux produits concurrents, notre compteur combiné multifonctionnel est résistant aux acides et aux alcalis et à l'huile. et un boîtier durable, évitant une fabrication grossière, des surfaces inégales et des problèmes de vieillissement/fragilité courants dans les produits moins chers alternatives.

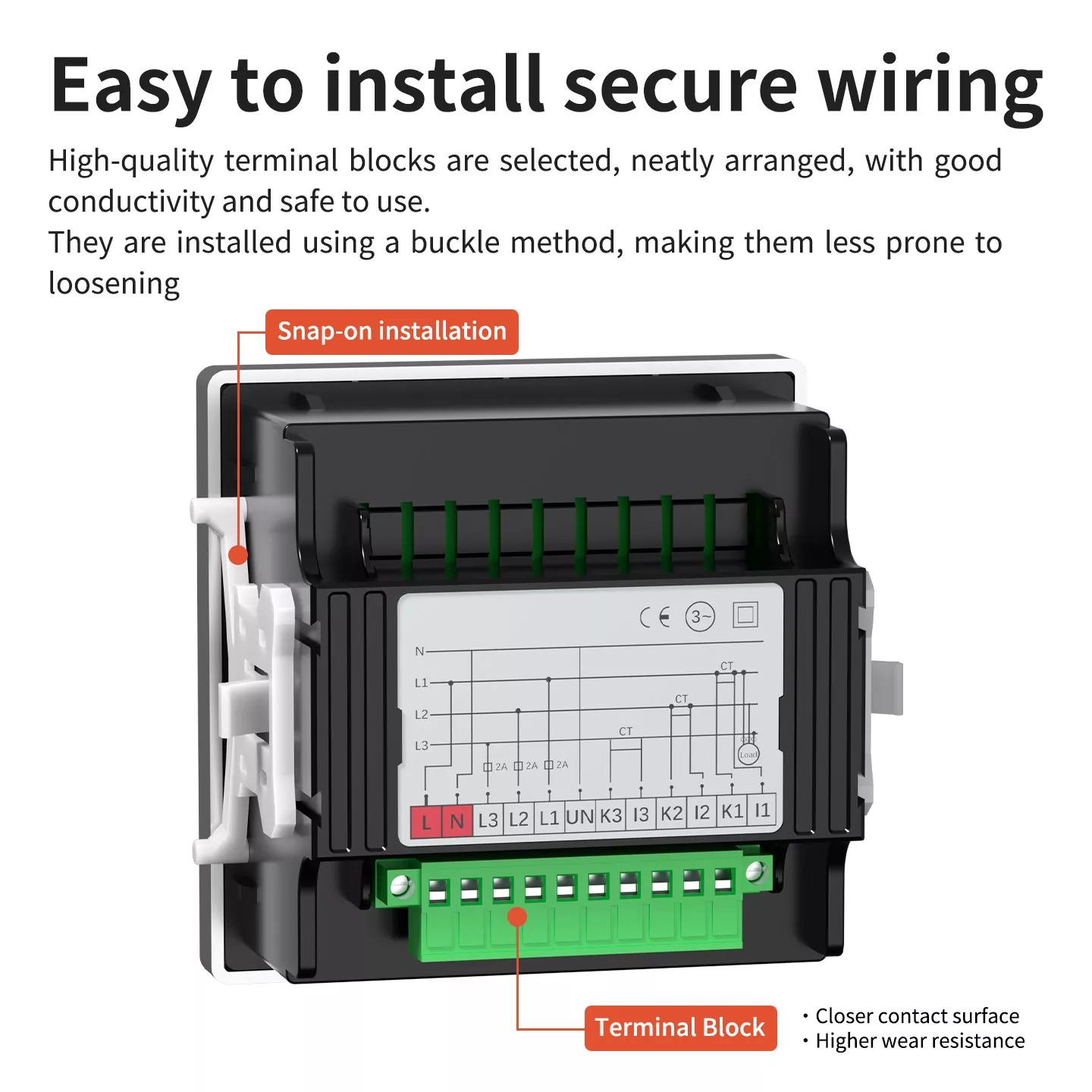

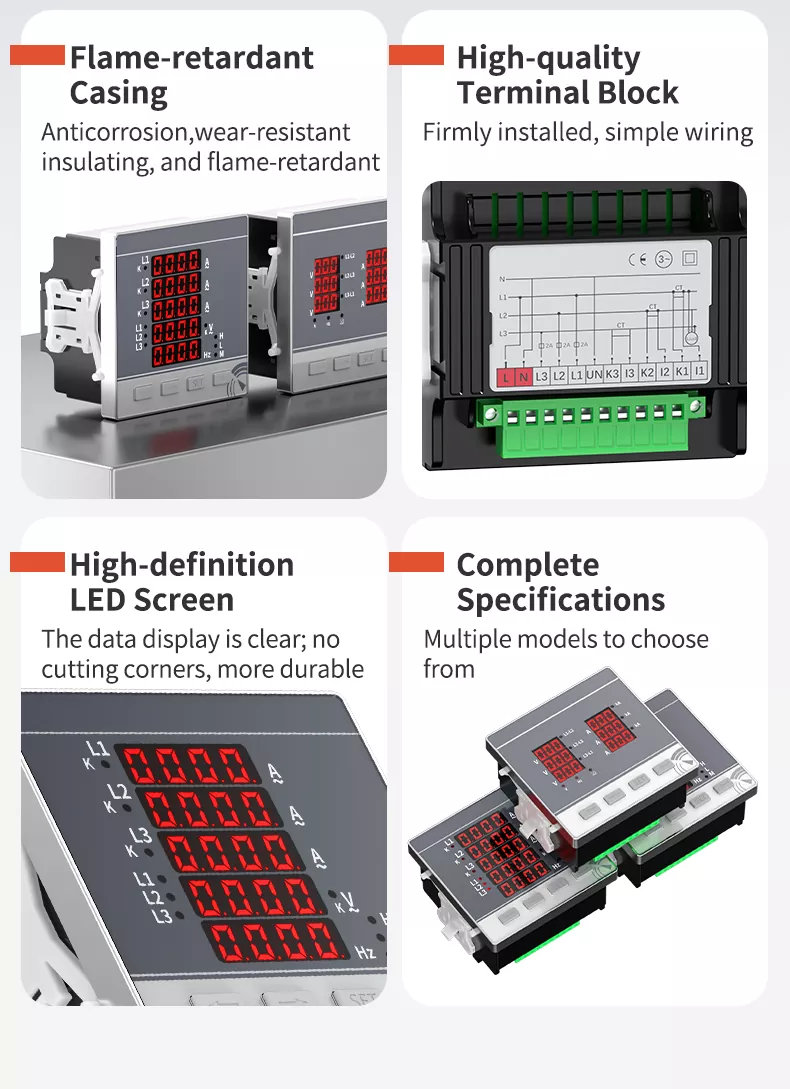

Bornier de haute qualité

Le bornier de haute qualité du compteur combiné multifonctionnel présente une surface de contact plus étroite et une usure plus élevée Résistance, gardant fermement la sécurité du courant électrique, avec un câblage soigné pour éviter les erreurs de connexion et les courts-circuits circuits pour les utilisateurs finaux.

Certification faisant autorité

Inspection professionnelle multipartite réussie et certification faisant autorité (MA/CNAS), garantissant la Le compteur combiné multifonctionnel répond aux normes mondiales de qualité et de sécurité pour les achats en gros et en vrac.

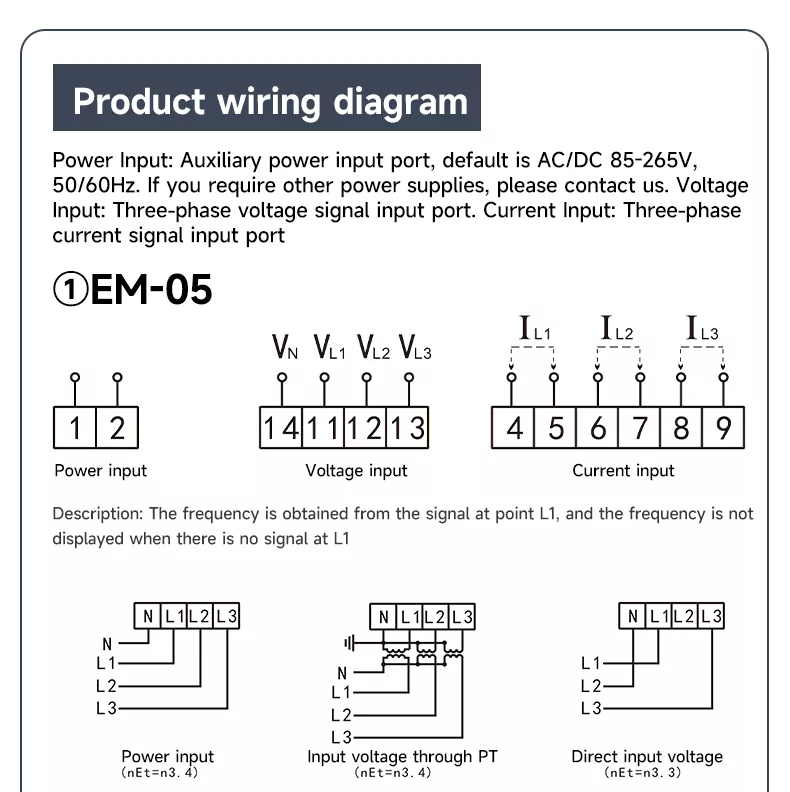

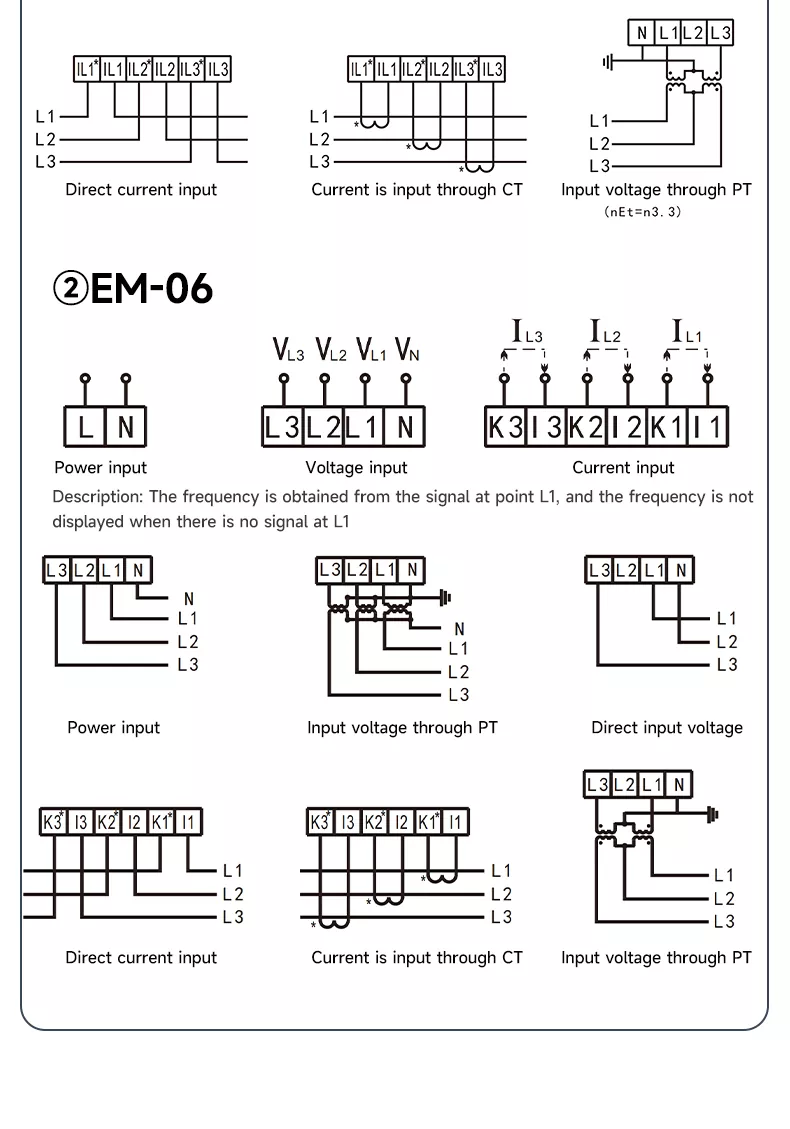

Schéma de câblage

Des instructions de câblage claires facilitent l'installation pour les modèles EM-05 et EM-06 :

• Entrée d'alimentation: Connectez-vous aux bornes L/N (AC/DC 85-265V).

• Entrée de tension: Connectez les signaux de tension triphasés aux bornes correspondantes (L1/L2/L3 + N).

• Entrée actuelle: Connectez les signaux du transformateur de courant (CT) aux bornes correspondantes.

• Aucune configuration complexe requise, idéal pour un déploiement rapide dans les armoires de distribution et les panneaux industriels.

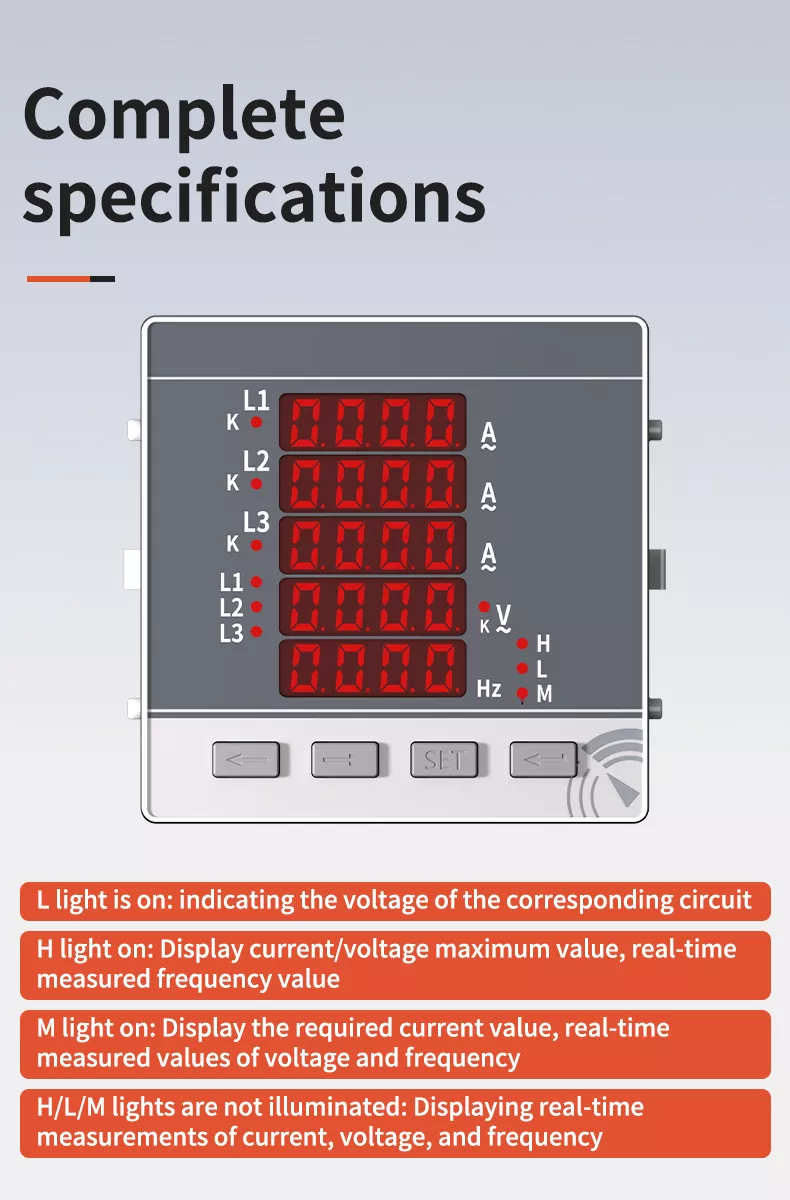

Explication du mode d'affichage

• Le voyant L est allumé: Indique la tension du circuit correspondant.

• Lumière H allumée: Affiche la valeur maximale de courant/tension, la valeur de fréquence mesurée en temps réel.

• M voyant allumé: Affiche la valeur actuelle requise, les valeurs mesurées en temps réel de tension et de fréquence.

• Lumières H/L/M éteintes: Affichage des mesures en temps réel du courant, de la tension et de la fréquence.

FAQ

1. Quelle est la précision de mesure du compteur combiné multifonctionnel ?

Il atteint une haute précision de 0,5 niveau, fournissant une surveillance stable et fiable des paramètres de puissance triphasée pour divers systèmes électriques.

2.Comment installer le compteur combiné multifonctionnel ?

Il adopte un montage sur panneau encliquetable, rapide, ferme et adapté aux armoires de distribution et à l'automatisation industrielle. et d'autres scénarios.

3. Quels paramètres le compteur combiné multifonctionnel peut-il surveiller ?

Il surveille de manière exhaustive le courant triphasé, la tension, la fréquence et d'autres paramètres clés de l'alimentation, avec un Écran LED haute définition pour un affichage clair.

4.Le boîtier du compteur combiné multifonctionnel est-il ignifuge ?

Oui, il utilise un matériau PC ignifuge, résistant aux acides et aux alcalis, empêchant efficacement les risques d'incendie. courts-circuits et surcharges.

5.Quels modèles et tailles sont disponibles ?

Nous proposons deux modèles (EM-05 / EM-06) et deux tailles de panneaux (72×72 mm / 96×96 mm) pour répondre à différentes installations et exigences de candidature.

6. Quelle est la plage de température de fonctionnement du compteur ?

Il peut fonctionner de manière stable à -20 ~ 70 ℃, avec une tolérance à court terme jusqu'à 75 ℃, adapté à divers usages industriels et commerciaux. environnements.
