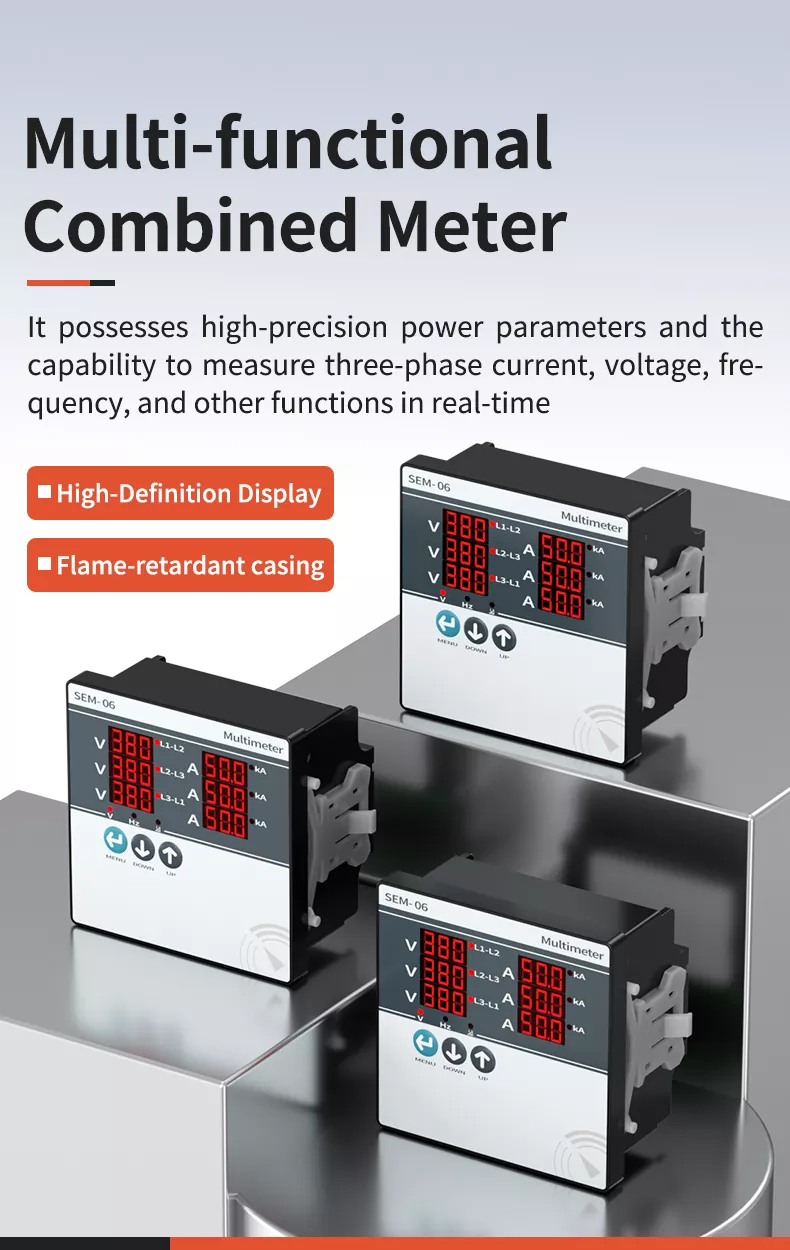

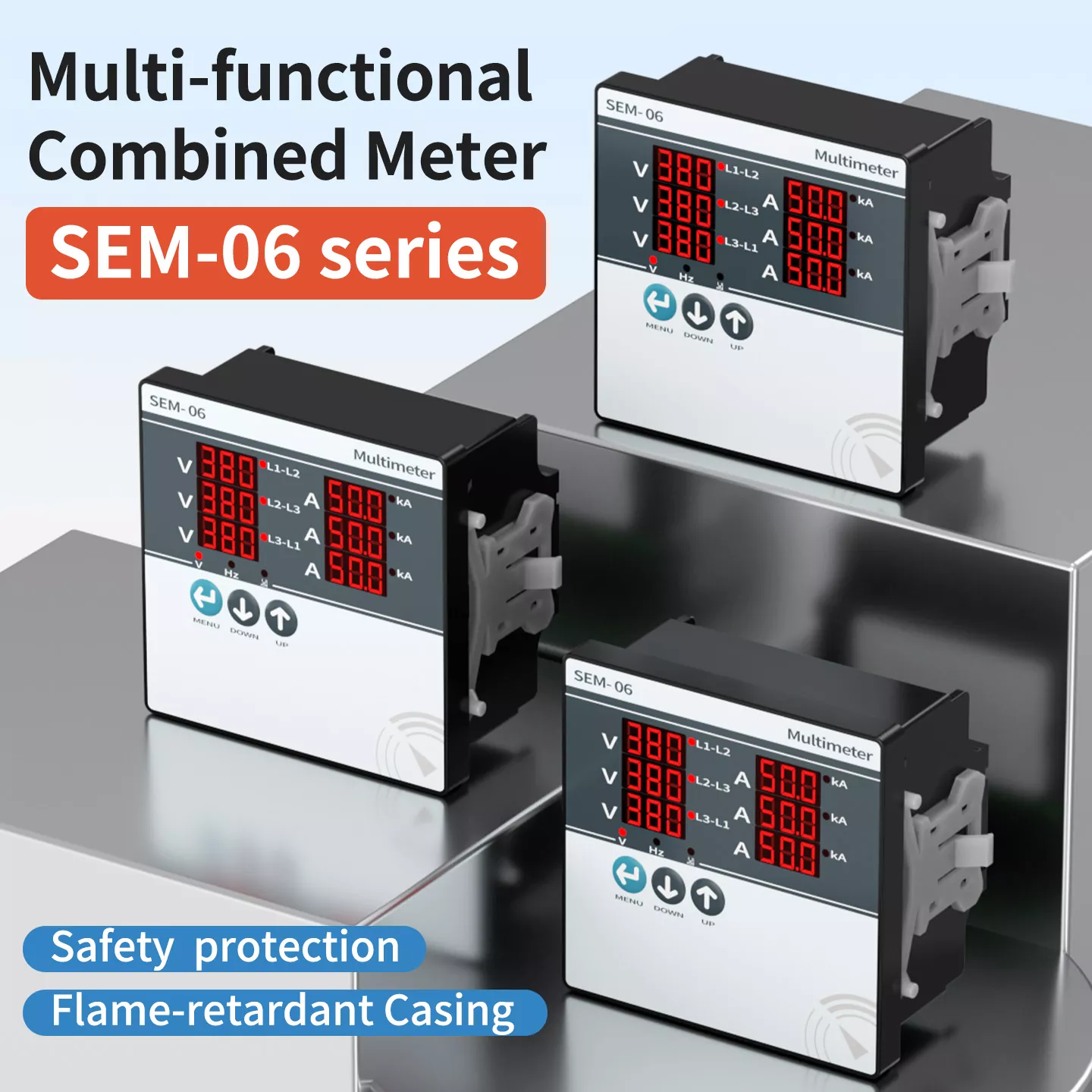

LeCompteur combiné multifonctionnel SEM 06 by Eton est un instrument de surveillance de l'alimentation triphasée de qualité professionnelle conçu pour la mesure en temps réel et le contrôle dans les systèmes électriques complexes. Intégrant la technologie avancée de puce SMT (Surface Mount Technology) et circuits intégrés, il réaliseHaute précision de niveau 0,5 pour la surveillance en temps réel des valeurs de tension triphasée, de courant triphasé et de fréquence. Avec un Grand écran LED haute définition, boutons de commande intuitifs et boîtier ignifuge robuste, il combine des performances de précision avec une simplicité opérationnelle. Sa conception d'installation encliquetable et ses dimensions standardisées en font un ajustement parfait pour les projets d'automatisation industrielle, d'armoires de distribution et de sous-stations de réseau électrique, offrant une stabilité et un support de données fiable pour la gestion du système électrique.

Présentation de l'entreprise

Engagé à fournir des services complets pour le contrôle de l’automatisation industrielle. Satisfaire les besoins de tous les aspects de le système d'alimentation avec une distribution d'énergie intelligente précise, fiable, économe en énergie et respectueuse de l'environnement produits. Nous adhérons à un contrôle de qualité strict depuis la R&D jusqu'à la production, garantissant que chaque produit répond aux normes internationales. normes et nous nous efforçons d'être un partenaire de confiance pour les clients mondiaux du secteur des équipements électriques.

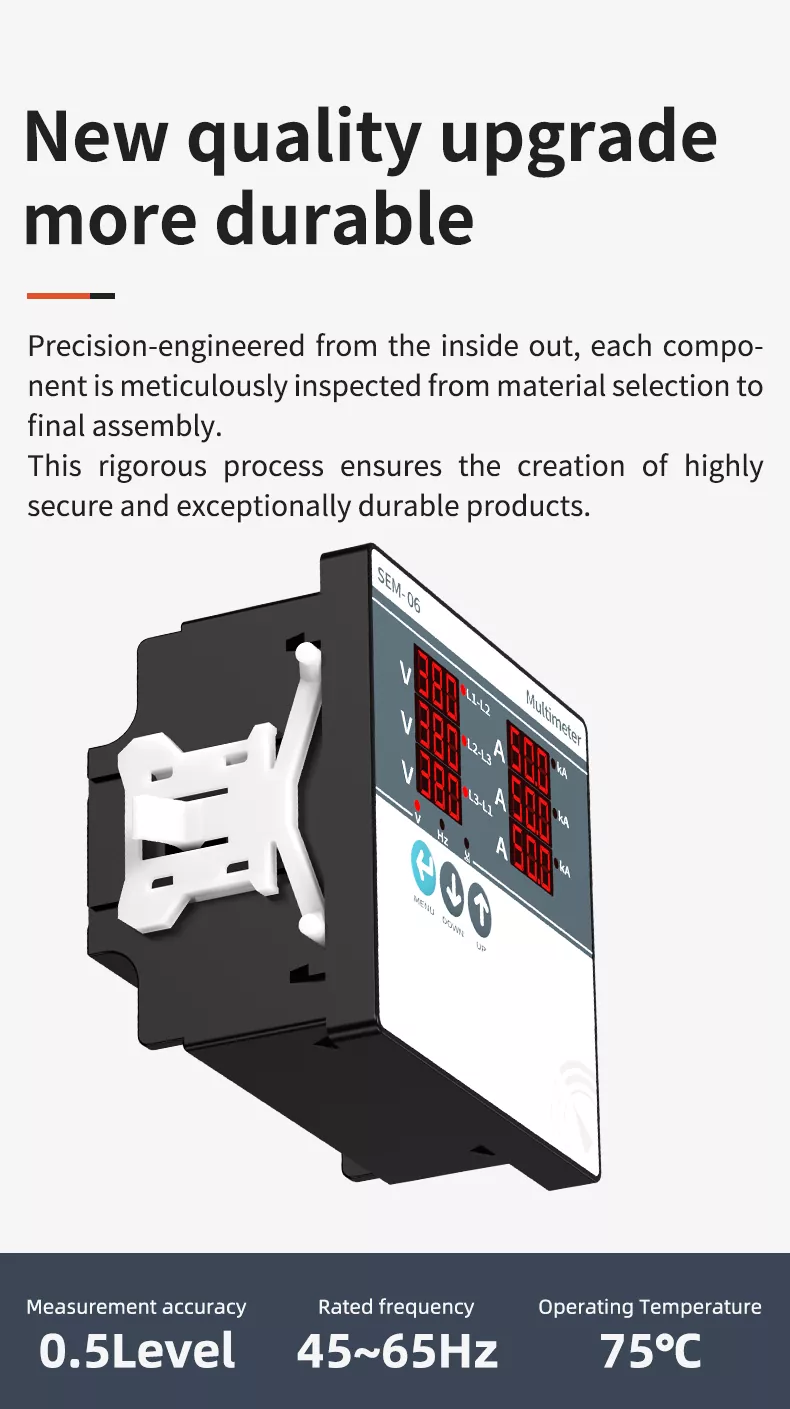

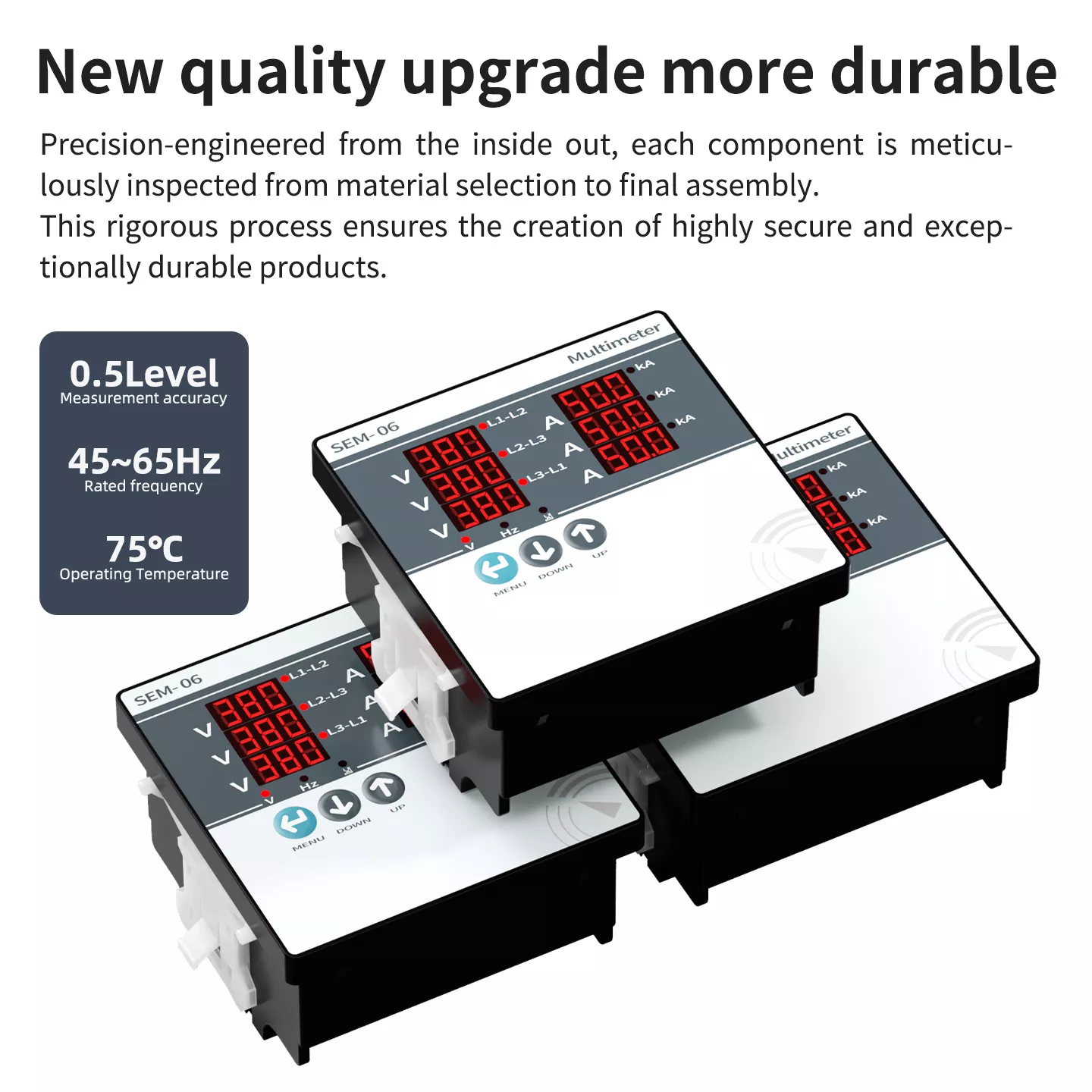

Nouvelle mise à niveau de qualité et plus durable

Conçu avec précision de l'intérieur vers l'extérieur, chaque composant du compteur combiné multifonctionnel SEM 06 est méticuleusement inspectés – depuis la sélection des matières premières et le traitement des composants jusqu’à l’assemblage final et aux tests de vieillissement. Cette rigueur Le processus de production élimine les risques potentiels de qualité, garantissant que le produit est hautement sécurisé, résistant à la corrosion et exceptionnellement durable. Il peut résister à un fonctionnement à long terme dans des environnements industriels difficiles, avec une durée de vie à court terme. tolérance de température de fonctionnement jusqu'à 75°C, répondant pleinement aux exigences de durabilité des commandes groupées et à long terme candidatures au projet.

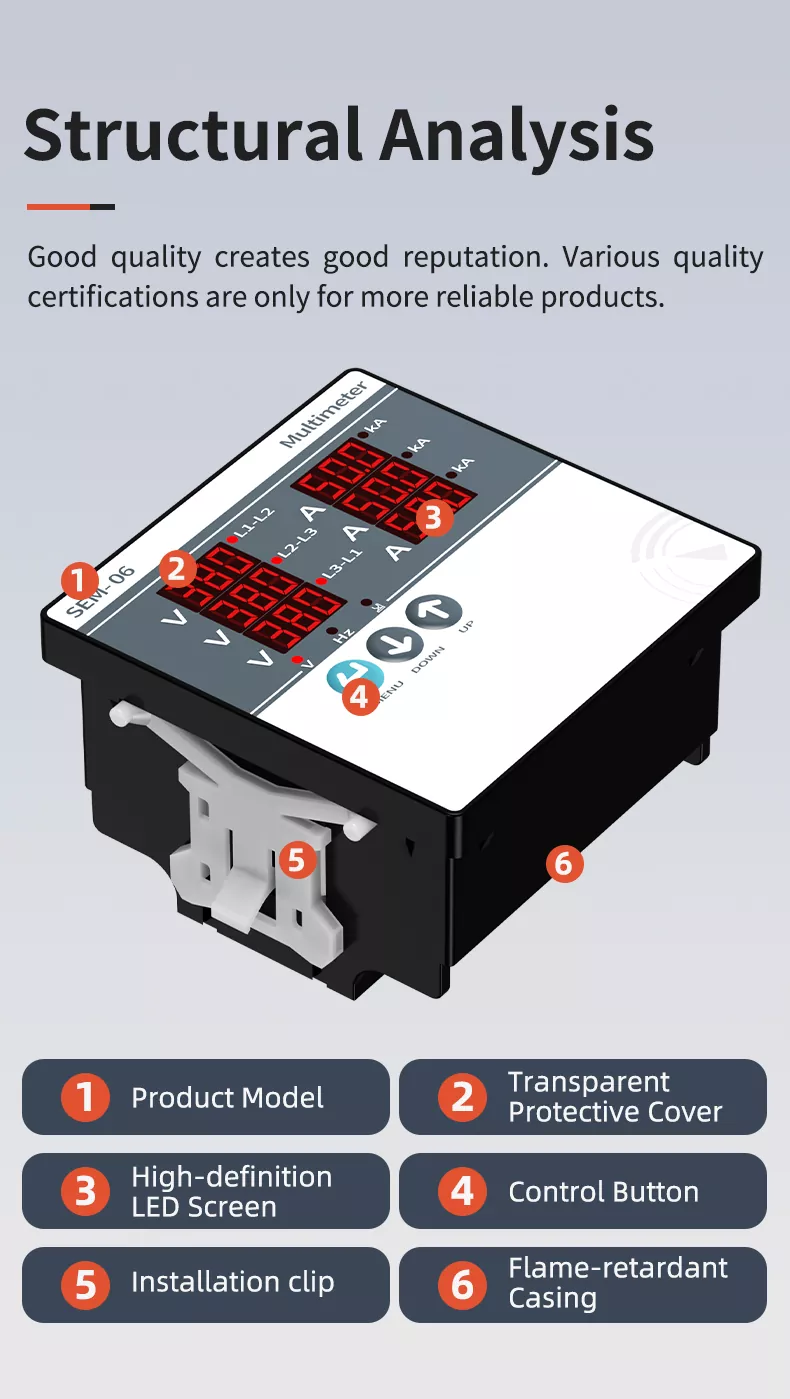

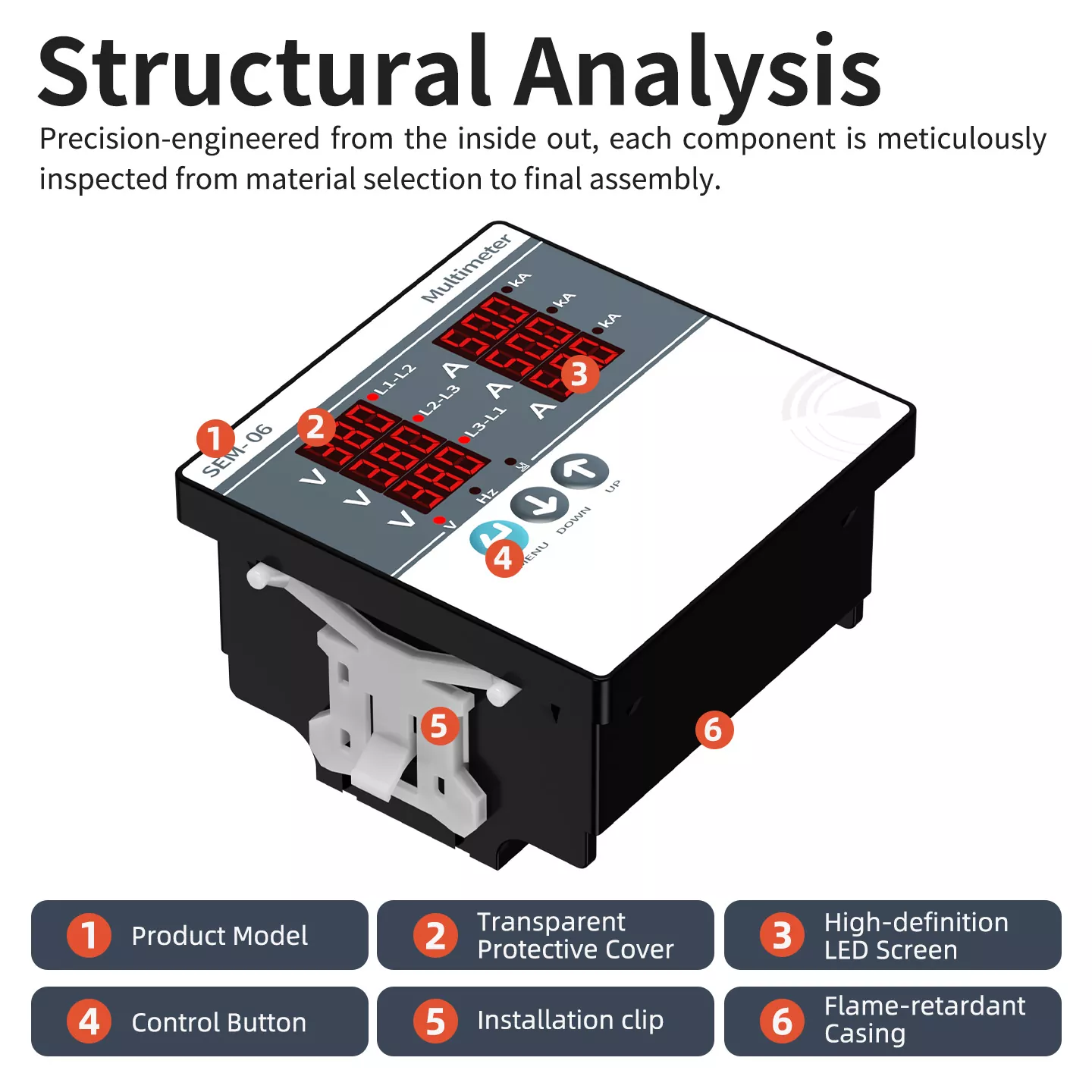

Analyse structurelle

Le compteur combiné multifonctionnel SEM 06 présente une conception structurelle scientifique et robuste, chaque pièce étant optimisée. pour les performances et la convivialité :

1. Marque du modèle de produit: Étiquetage SEM 06 clair pour une identification rapide du modèle et un support après-vente.

2. Housse de protection transparente: Protège l'écran LED contre la poussière, l'huile et les dommages physiques tout en garantissant une visualisation dégagée des données.

3. Écran LED haute définition: Composant d'affichage principal pour une présentation claire des données triphasées de tension, de courant et de fréquence.

4. Boutons de commande (MENU/BAS/HAUT): Fonctionnement intuitif pour le réglage des paramètres, la commutation des données et le réglage des fonctions.

5. Clip d'installation: Conception encliquetable pour une fixation ferme du panneau, permettant un démontage et un entretien rapides.

6. Boîtier ignifuge: Structure du corps principal en ABS ignifuge à haute résistance, assurant la sécurité globale de l'équipement.

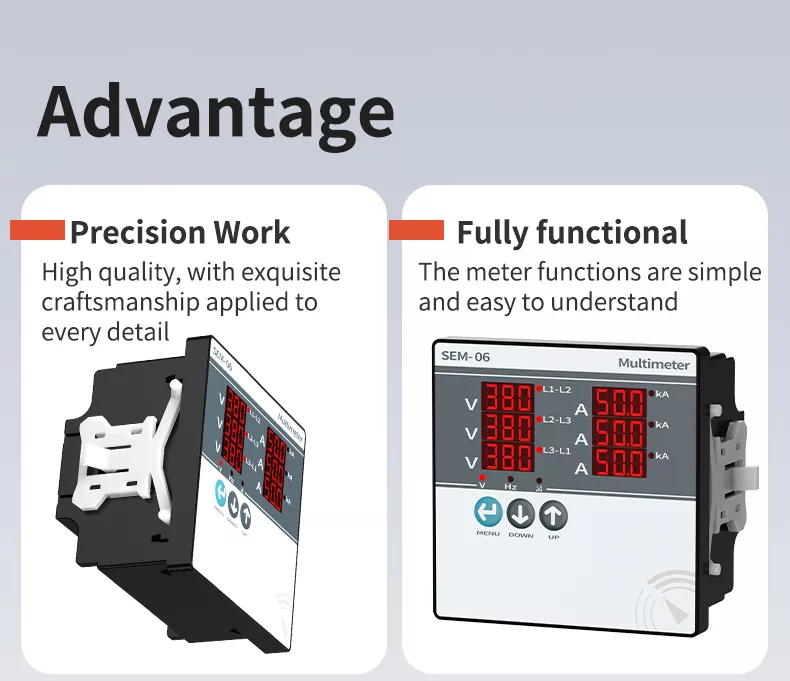

Avantage de base

1. Travail de précision: Un savoir-faire exquis est appliqué à chaque détail, de la surface lisse et sans bavure du boîtier à la soudure uniforme joints des composants internes. Le processus de fabrication de haute précision garantit des performances stables et cohérentes qualité.

2. Entièrement fonctionnel et convivial: Le compteur intègre les fonctions essentielles de mesure de tension, de courant et de fréquence triphasés. Son simple bouton le fonctionnement et la classification claire des données le rendent facile à maîtriser, même pour les opérateurs non professionnels, réalisant gestion efficace des paramètres de puissance.

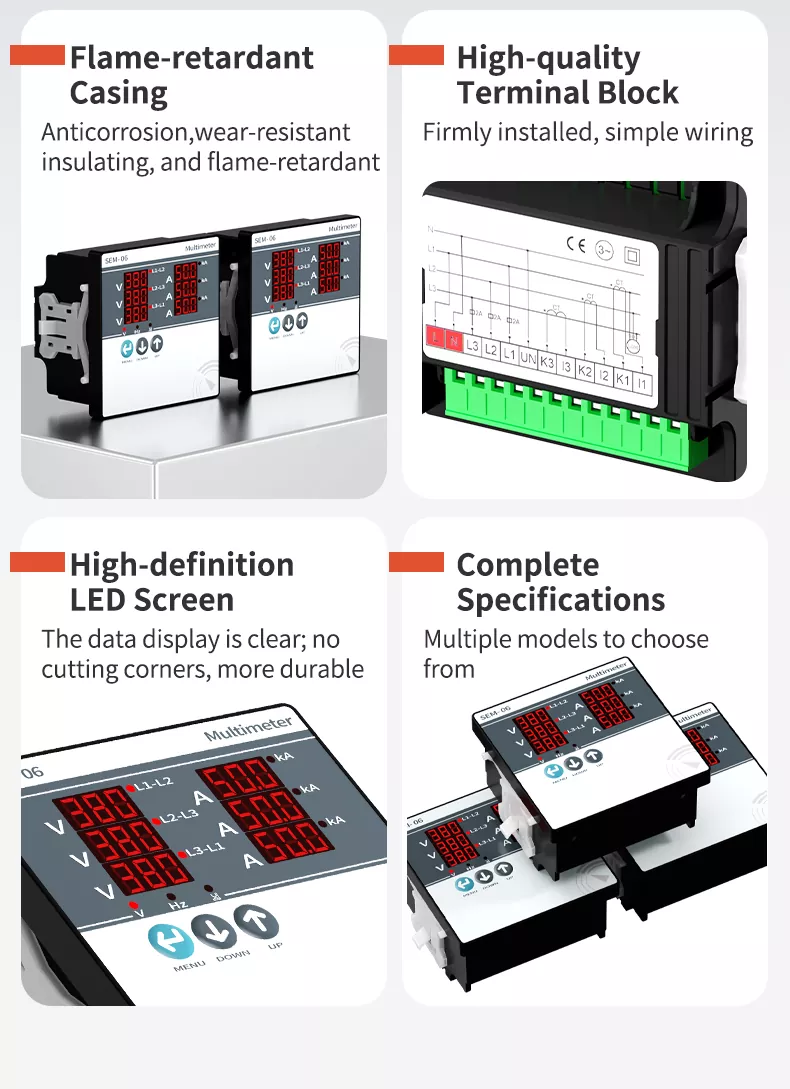

Quatre arguments de vente fondamentaux

• Boîtier ignifuge: Fabriqué en matériau ABS de haute qualité, il est anticorrosif, résistant à l'usure, isolant et ignifuge, efficacement prévenir les risques d'incendie causés par des courts-circuits ou des surcharges.

• Bornier de haute qualité: Borniers en cuivre soigneusement disposés avec une bonne conductivité, une faible perte de puissance et une installation de type boucle pour une entreprise fixation, en évitant le desserrage causé par les vibrations.

• Écran LED haute définition: Affichage numérique à gros caractères avec 360° sans angles morts, forte capacité anti-interférence et données claires présentation même dans des environnements de lumière forte ou électromagnétiques complexes.

• Spécifications complètes: Disponible en deux tailles standard (72 × 72 mm, 96 × 96 mm) pour répondre aux différentes exigences d'installation des panneaux, avec modèles pour répondre aux divers besoins du projet.

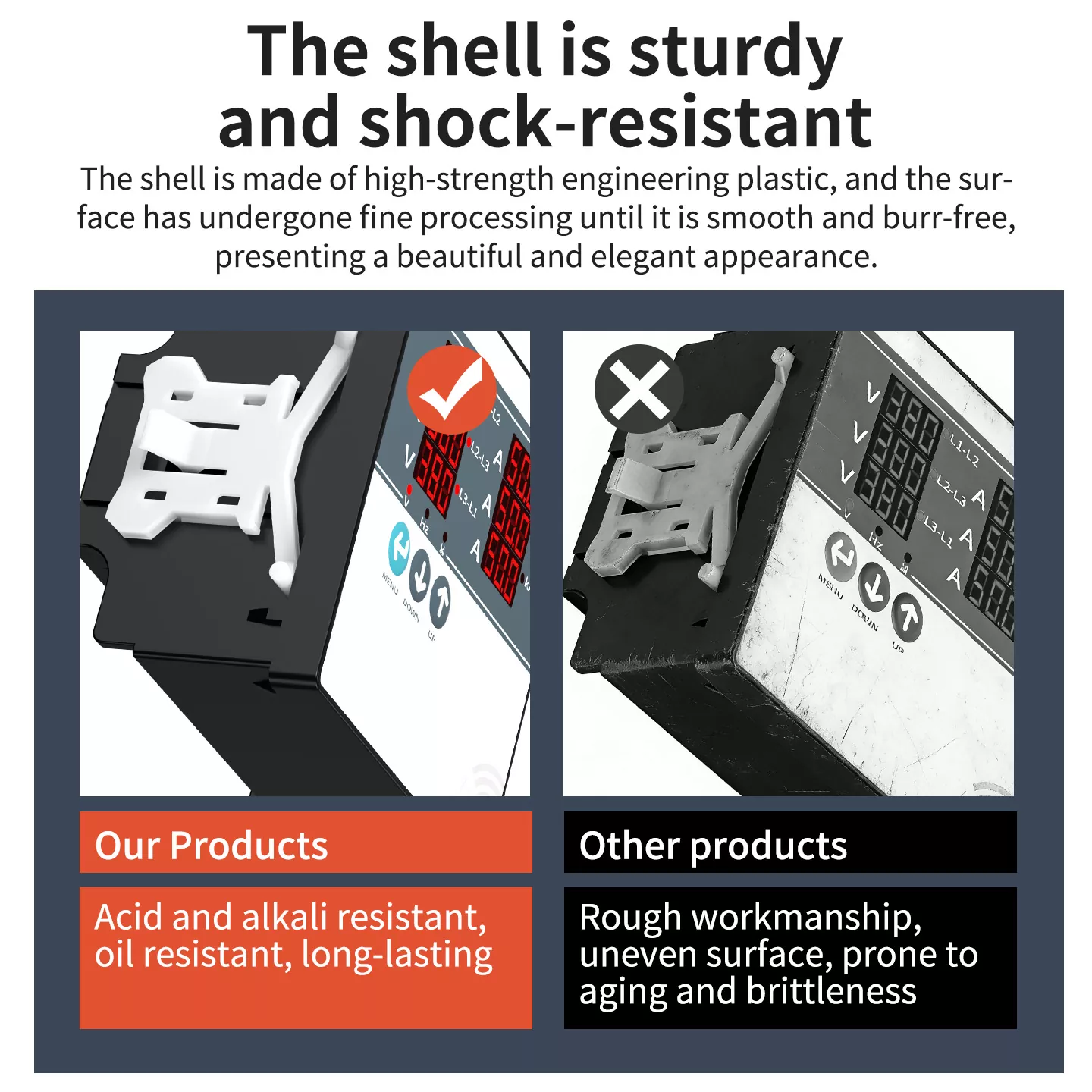

La coque est robuste et résistante aux chocs

Le boîtier du compteur combiné multifonctionnel SEM 06 est fabriqué à partir de plastique technique à haute résistance, soumis à traitement de surface fin pour obtenir une finition lisse et sans bavure avec une apparence élégante et professionnelle. Il se vante excellentes performances en matière de résistance aux chocs et à la compression, capables de résister aux vibrations mécaniques et aux légers impacts courant dans les sites industriels sans dommages structurels ni dégradation des performances. De plus, le matériau est acide et résistant aux alcalis et à l'huile, prolongeant efficacement la durée de vie du produit dans des travaux difficiles environnements.

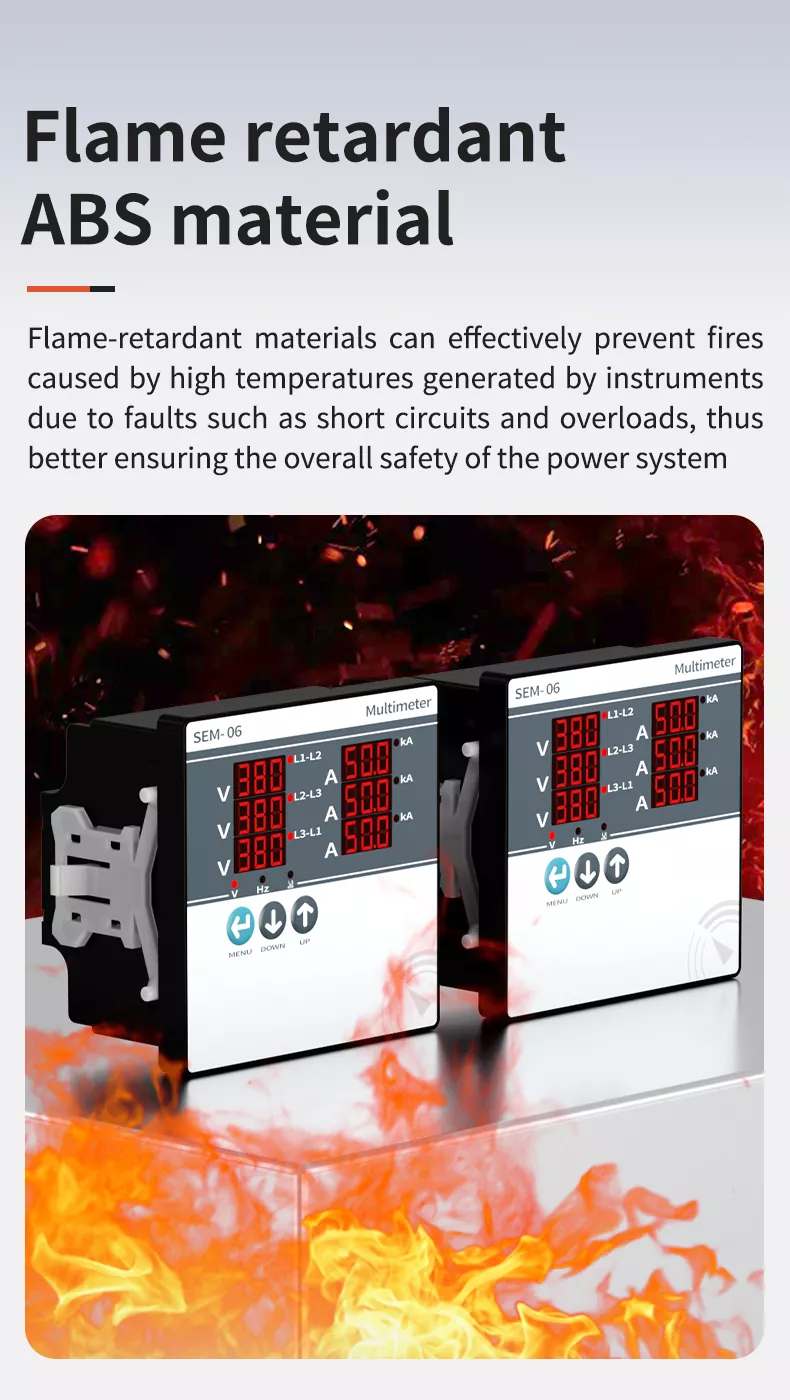

Matériau ABS ignifuge

Adoptant un plastique technique ABS ignifuge de haute qualité, le boîtier du compteur SEM 06 répond à des normes de sécurité strictes. Les matériaux ignifuges peuvent inhiber efficacement la combustion et empêcher la propagation du feu provoqué par des températures élevées. températures générées par des défauts de l'instrument tels que des courts-circuits et des surcharges. Cette conception élimine fondamentalement risques d'incendie, offrant une garantie de sécurité fiable pour l'ensemble du système électrique et le rendant apte à l'utilisation dans les lieux industriels et commerciaux sujets aux incendies.

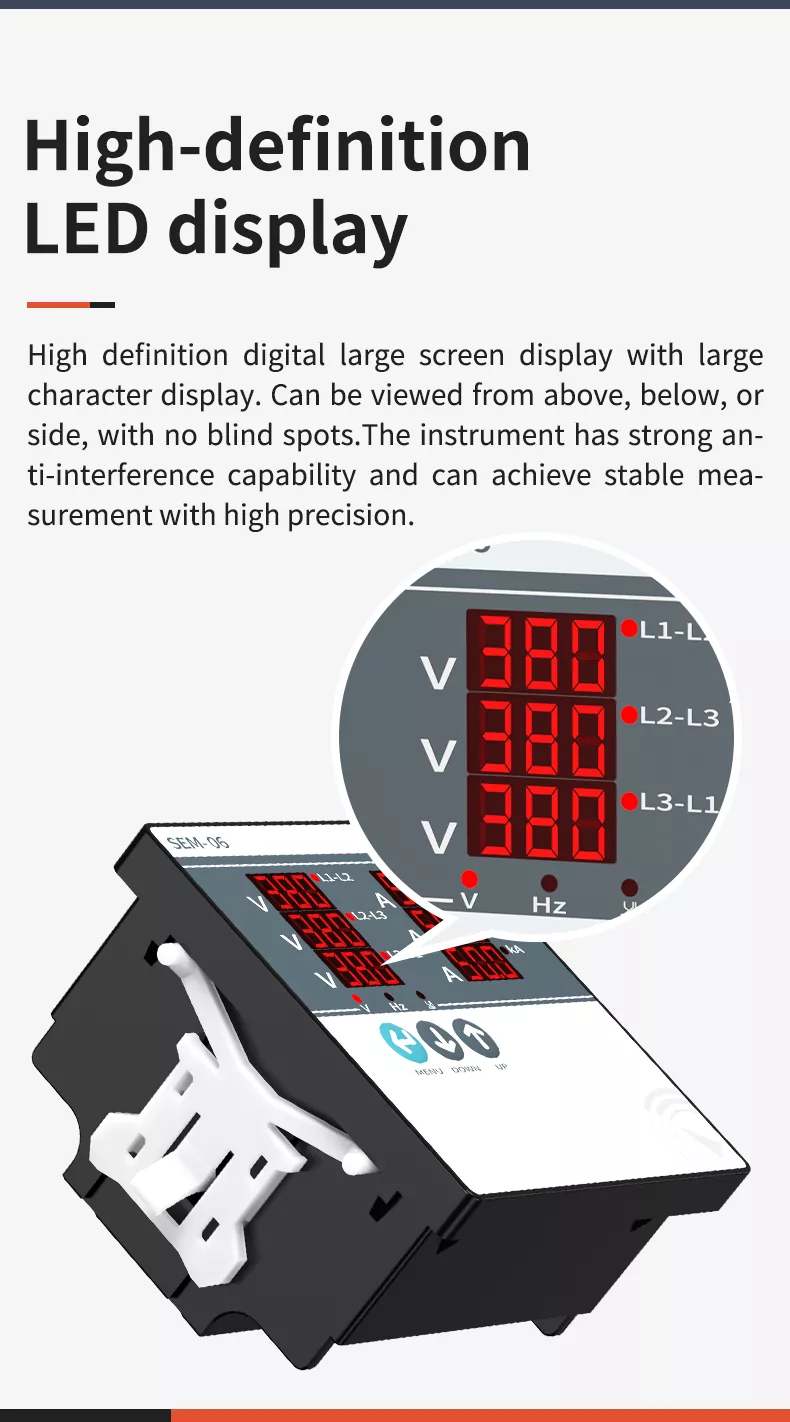

Affichage LED haute définition

Équipé d'un grand écran LED numérique haute définition, le compteur SEM 06 présente de grands indicateurs rouges vifs. caractères pour une visualisation claire des données. L'écran prend en charge une visualisation complète à 178° - pas d'angle mort en haut, en bas, ou angles latéraux, garantissant que les opérateurs peuvent lire les données rapidement et avec précision depuis n'importe quelle position. L'instrument a une forte capacité anti-interférence, avec une conception de circuit stable qui résiste aux interférences électromagnétiques de l'environnement Équipement, permettant d'obtenir des mesures stables et de haute précision même dans des environnements industriels complexes.

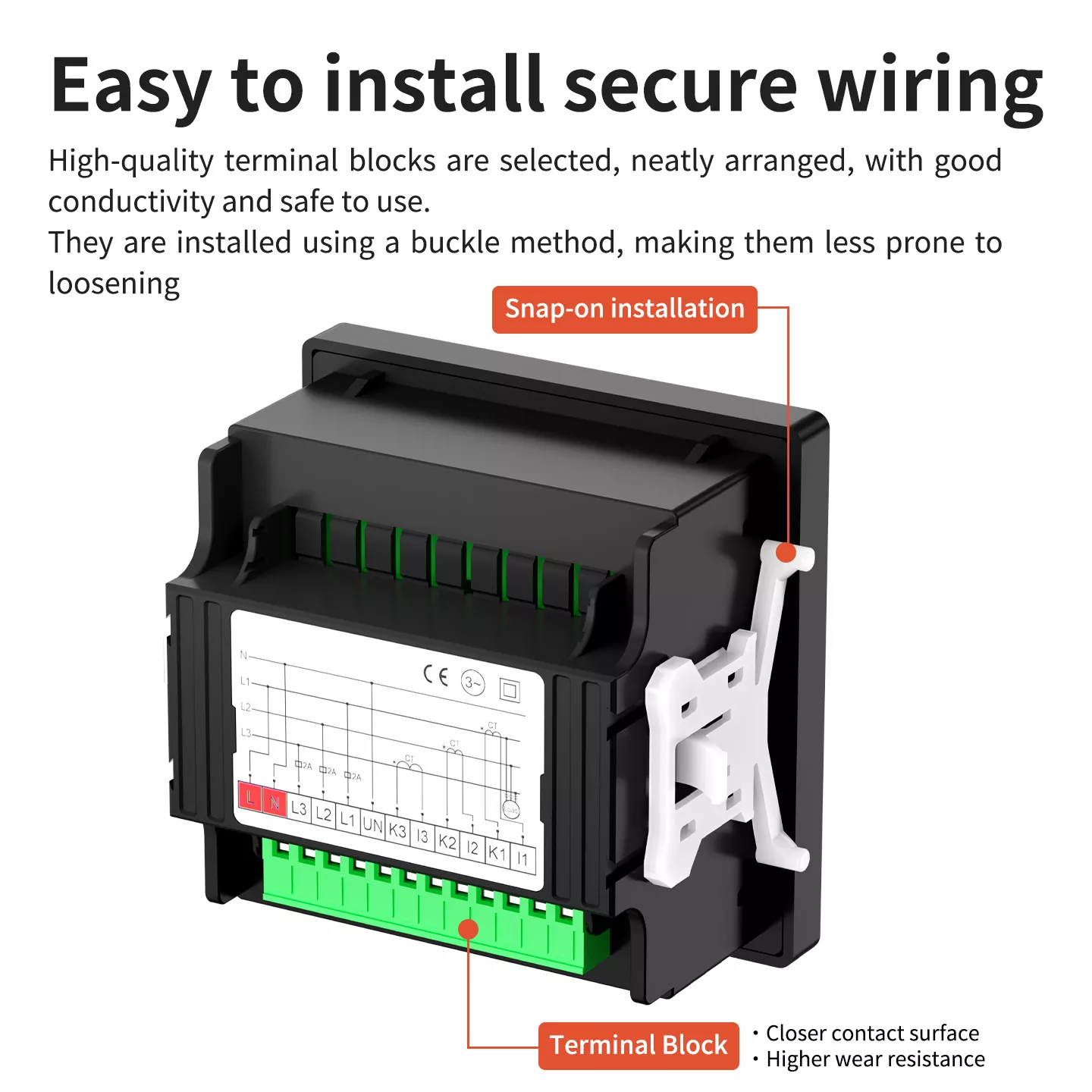

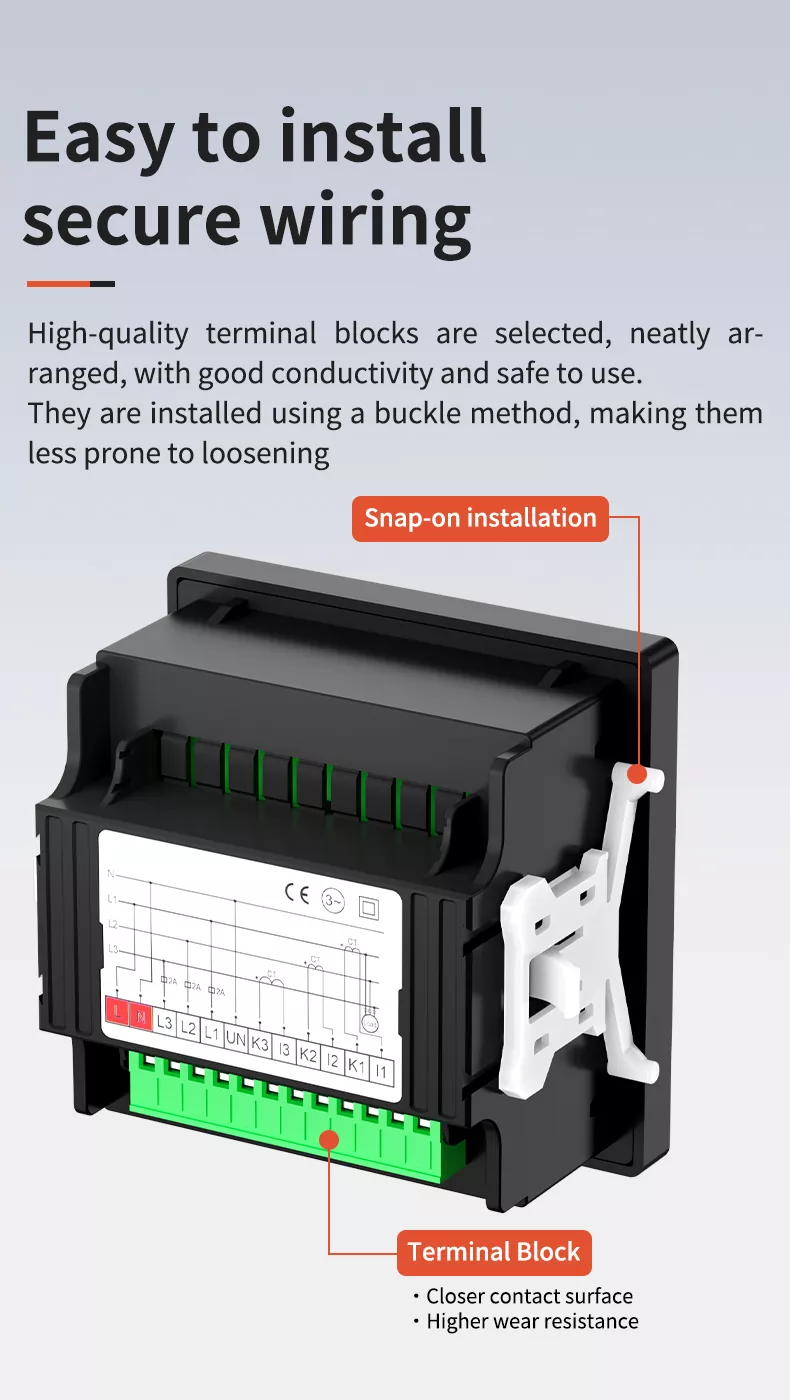

Câblage facile à installer et sécurisé

Le compteur combiné multifonctionnel SEM 06 adopte une méthode d'installation par encliquetage, efficace et pratique : insérez simplement le compteur par l'avant du panneau et fixez-le avec le clip d'installation intégré, pas compliqué outils nécessaires. Le bornier arrière est en cuivre de haute qualité, soigneusement disposé avec des marquages de câblage clairs, assurant une bonne conductivité et une faible résistance de contact. La conception de la borne fixe de type boucle empêche le desserrage dû à Fonctionnement ou vibration à long terme, évitant les défauts de câblage tels qu'un mauvais contact et des courts-circuits, et assurant la sécurité et un fonctionnement stable de l'équipement.

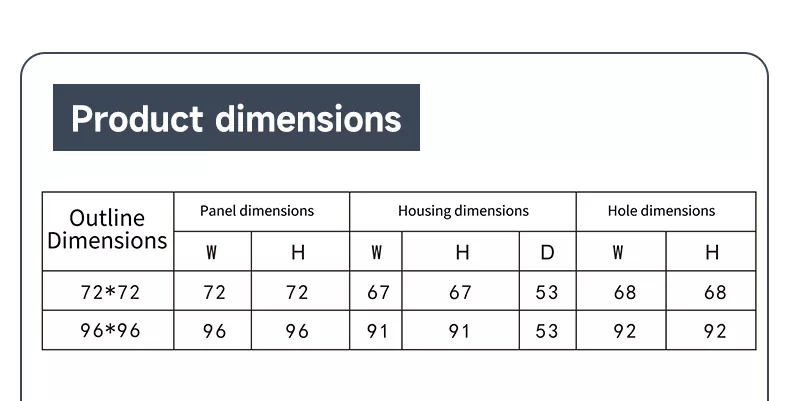

Dimensions du produit

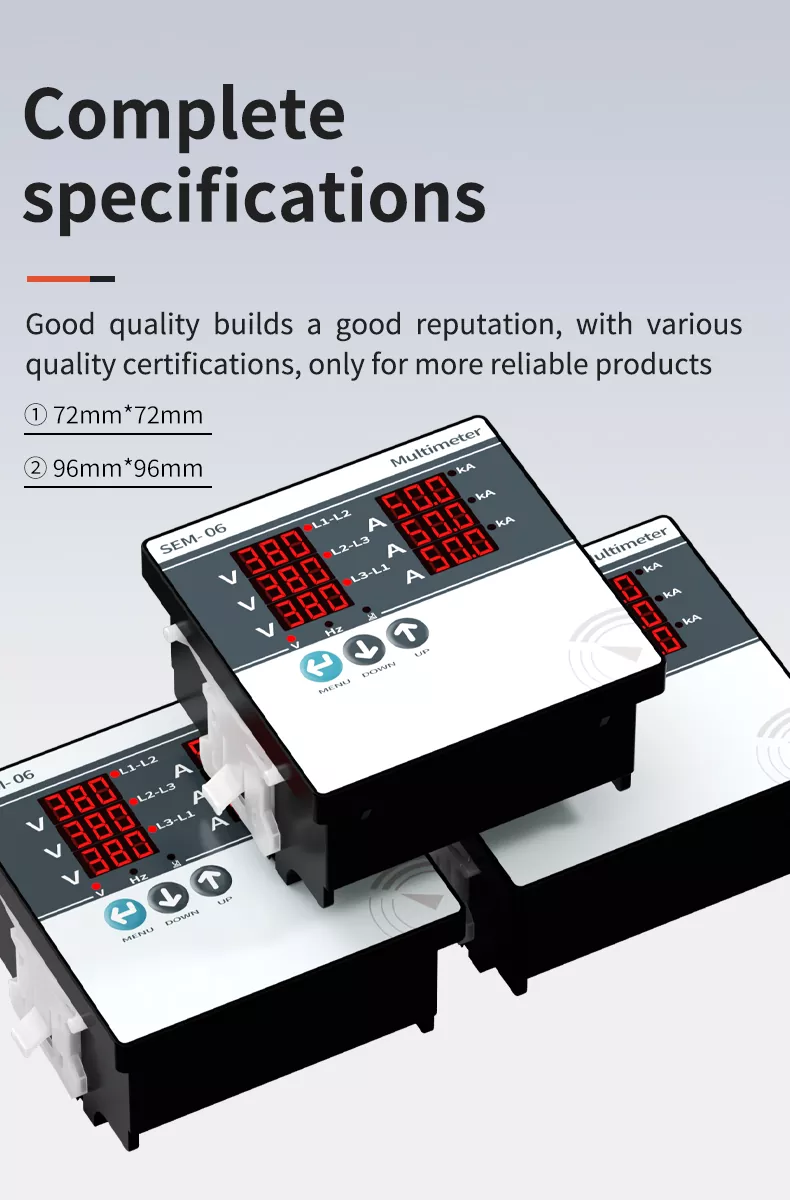

Spécifications complètes

Une bonne qualité construit une bonne réputation. Le compteur combiné multifonctionnel SEM 06 a passé le test professionnel multipartite inspections et obtenu des certifications de qualité faisant autorité. Il est disponible en deux tailles standards : 72 × 72 mm et 96 × 96 mm : compatible avec les spécifications d'installation de panneaux les plus courantes de l'industrie. Que ce soit pour les petits et Armoires de distribution de taille moyenne ou grands équipements d'automatisation industrielle, il existe un modèle approprié pour correspondre, entièrement répondant aux divers besoins des différents projets et clients.

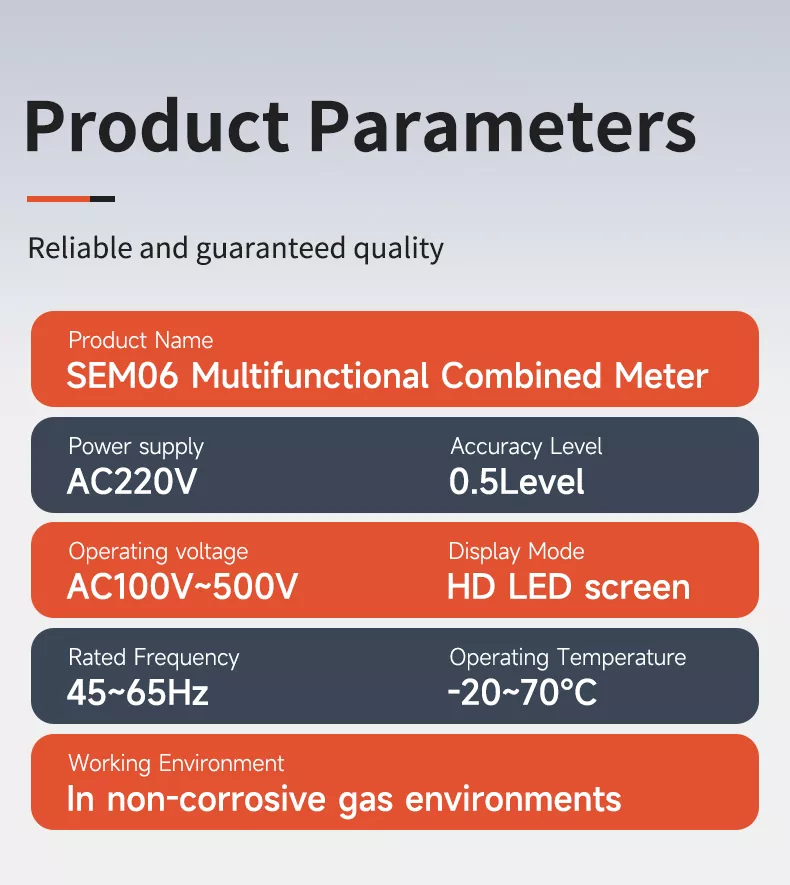

Paramètres du produit

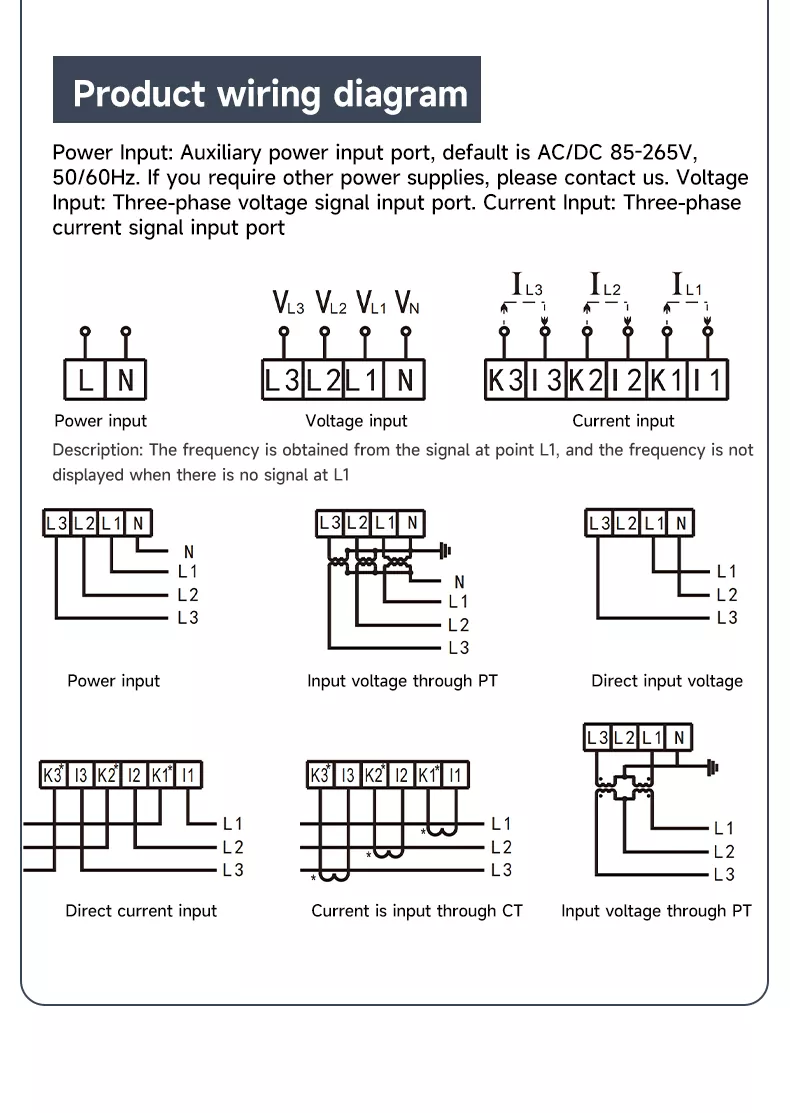

Schéma de câblage du produit

• Entrée d'alimentation: Port d'entrée d'alimentation auxiliaire (AC/DC par défaut 85-265 V, 50/60 Hz) ; le signal de fréquence est obtenu du port L1 (la fréquence ne s'affichera pas si L1 n'a pas de signal).

• Entrée de tension: Port d'entrée de signal de tension triphasé, prenant en charge l'entrée de tension continue ou l'entrée via PT (transformateur de potentiel).

• Entrée actuelle: Port d'entrée de signal de courant triphasé, prenant en charge l'entrée de courant continu ou l'entrée via CT (transformateur de courant).

Des marquages de câblage clairs et plusieurs modes de câblage rendent le compteur adaptable à diverses configurations de systèmes électriques, avec Câblage simple et sans erreur pour une installation rapide sur site.

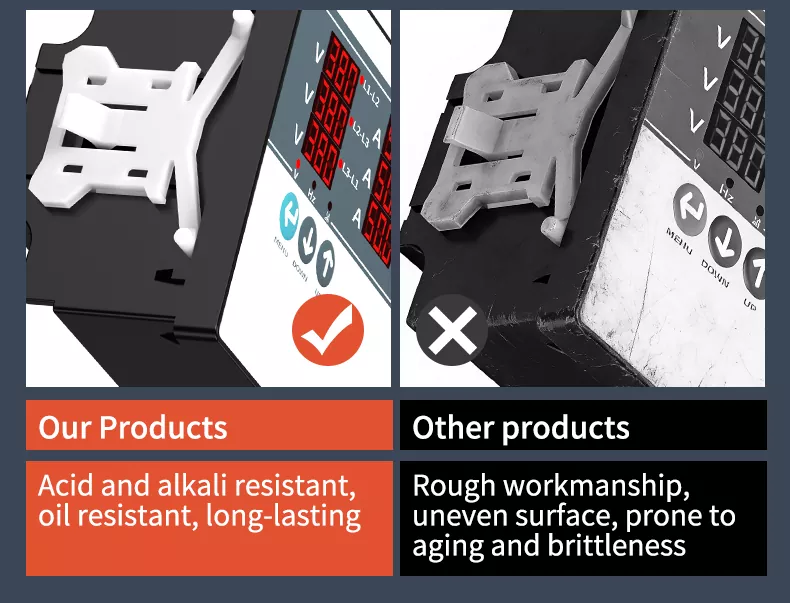

Nos produits par rapport à d'autres produits

Certification faisant autorité

Le compteur combiné multifonctionnel SEM 06 a passé avec succès des inspections professionnelles multipartites, y compris des tests effectués par le Institut de métrologie du Jiangsu et obtenu des certifications faisant autorité telles que MA et CNAS. Contrôle de qualité strict est mis en œuvre tout au long du processus de production, de l'approvisionnement en matières premières à la livraison du produit fini, pour garantir chaque compteur répond aux normes nationales et internationales de qualité et de sécurité. Ce système de certification de qualité fiable fournit une garantie solide pour les achats en gros et la coopération à long terme avec les clients mondiaux.

Largement utilisé

Le compteur combiné multifonctionnel SEM 06 est largement utilisé dans divers domaines nécessitant un paramètre de puissance triphasé. surveillance :

• Sous-station: Surveillance en temps réel des paramètres du réseau électrique pour assurer une transmission et une distribution d'énergie stables.

• Équipement d'automatisation: Surveillance de l'état de l'alimentation des robots industriels, des machines CNC et d'autres équipements automatisés pour éviter les pannes.

• Production en flux: Suivi de la consommation électrique et de l'état de fonctionnement des lignes de production pour optimiser l'efficacité de la production.

• Armoire de distribution: Composant de surveillance de base pour les systèmes de distribution basse tension dans les usines et les bâtiments.

• Immeuble résidentiel: Surveillance de l'alimentation électrique triphasée des communautés résidentielles pour garantir une utilisation stable de l'électricité pour les résidents.

• Grand magasin: Sauvegarder le système électrique des centres commerciaux, assurer le fonctionnement normal des ascenseurs, de l'éclairage et matériel électrique.

FAQ

1. Quels paramètres le compteur combiné multifonctionnel SEM 06 peut-il mesurer ?

Il peut mesurer en temps réeltension triphasée, courant triphasé et fréquence industrielle avec une haute précision de niveau 0,5, répondant aux besoins de surveillance des systèmes électriques triphasés.

2. Quels modes d'alimentation le compteur prend-il en charge ?

L'alimentation standard est de 220 V CA et prend également en charge l'entrée d'alimentation auxiliaire en option de 85 à 265 V CA/CC, s'adaptant aux différentes conditions d'alimentation électrique sur site.

3. Quelles tailles d'installation sont disponibles pour le SEM 06 ?

Il est disponible en deux tailles standards :72 × 72 mm et 96 × 96 mm, qui sont compatibles avec la plupart des spécifications d'installation de panneaux industriels.

4. Le compteur est-il adapté aux environnements industriels difficiles ?

Oui. Son boîtier est fabriqué en matériau ABS ignifuge avec résistance aux acides et aux alcalis, résistance à l'huile et aux chocs Résistance, et il peut fonctionner de manière stable dans des environnements avec des températures allant de -20°C à 70°C (à court terme jusqu'à 75°C).

5. Comment utiliser le SEM 06 pour changer les paramètres de mesure ?

Vous pouvez utiliser les trois boutons de commande (MENU, DOWN, UP) sur le panneau avant pour basculer entre la tension, le courant et interfaces de mesure de fréquence, avec un fonctionnement simple et intuitif.

6. Le compteur prend-il en charge l'accès PT/CT pour les mesures haute tension ou courant élevé ?

Oui. Le schéma de câblage prend en charge l'entrée de tension via PT et l'entrée de courant via CT, ce qui le rend approprié pour scénarios de surveillance des systèmes électriques à haute tension et à courant élevé.
