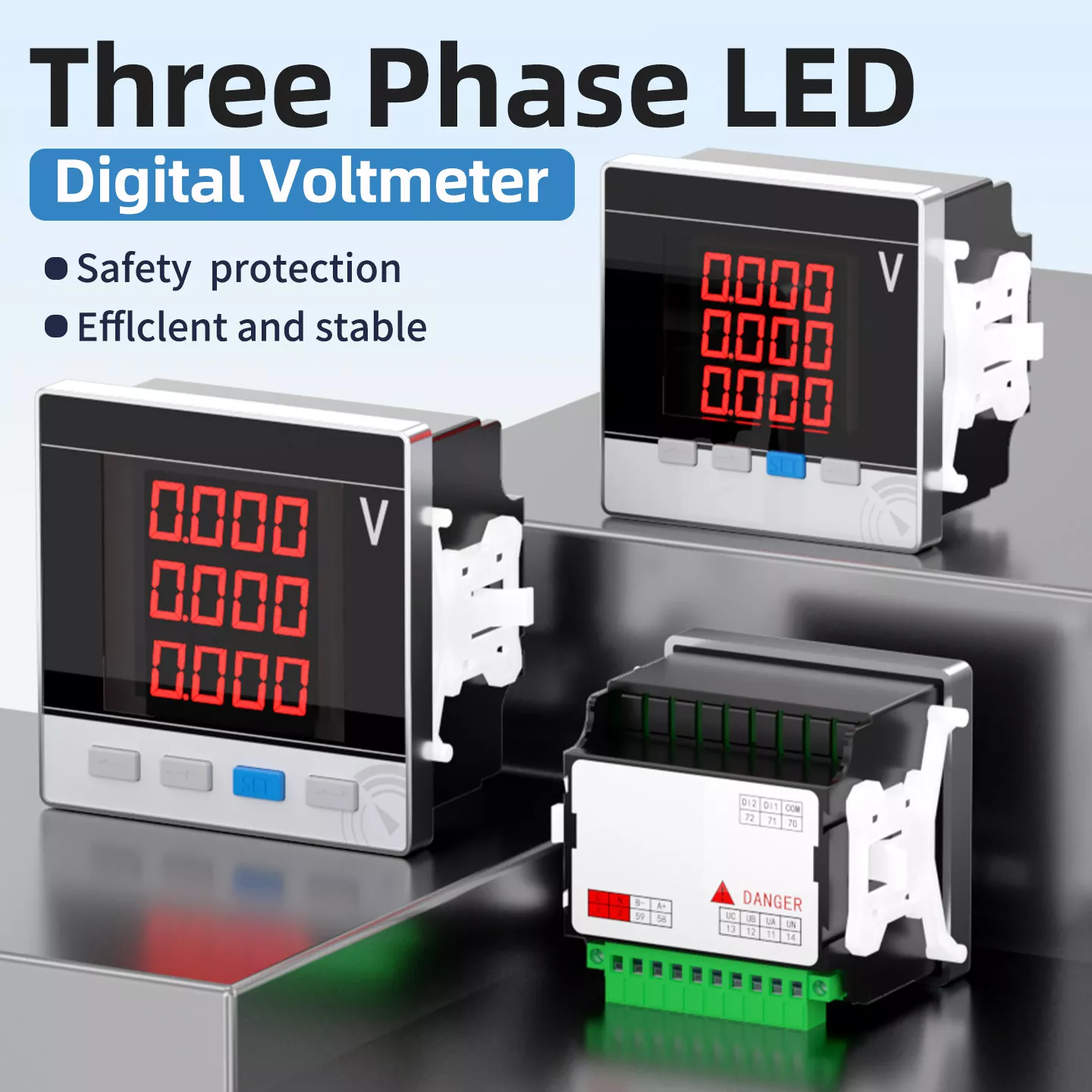

Voltmètre numérique triphasé à LED

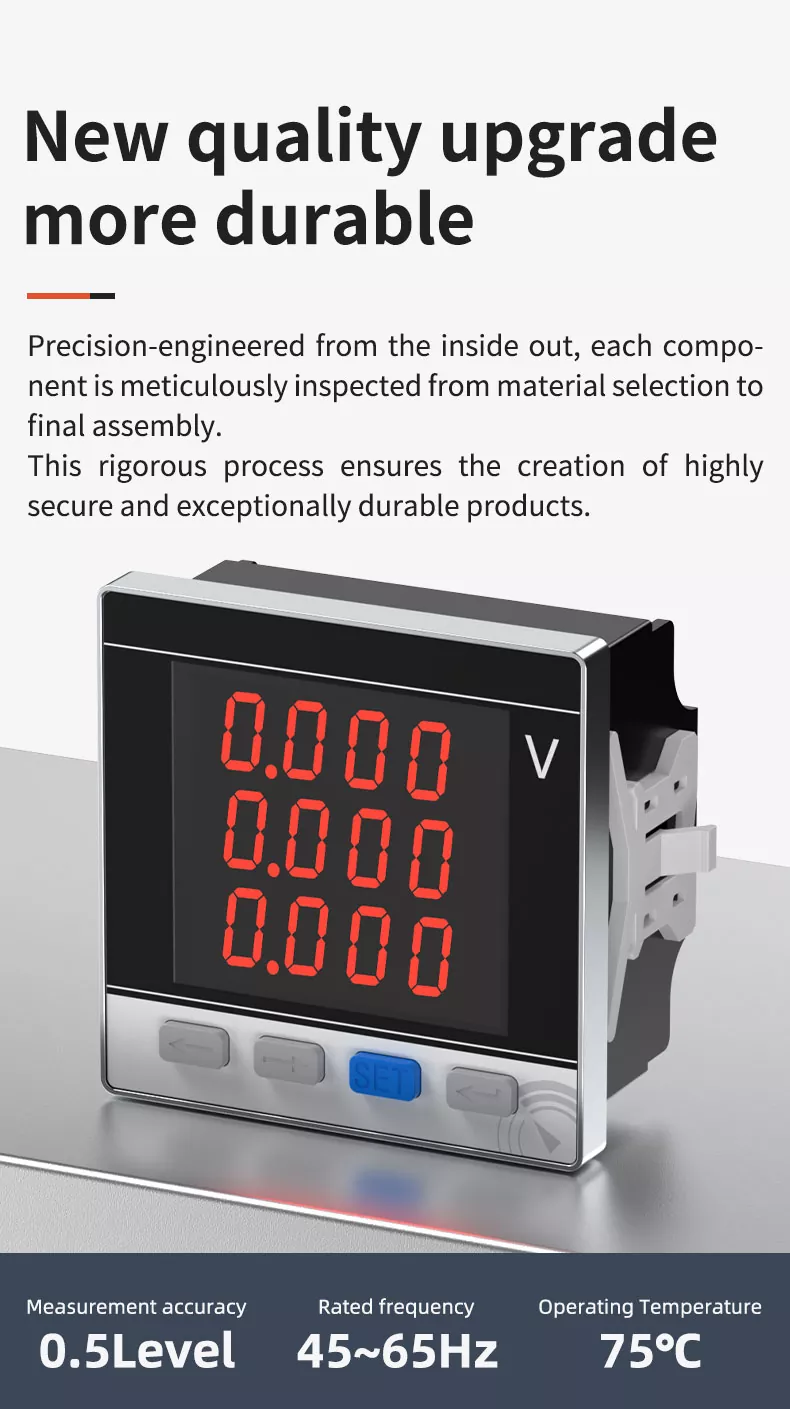

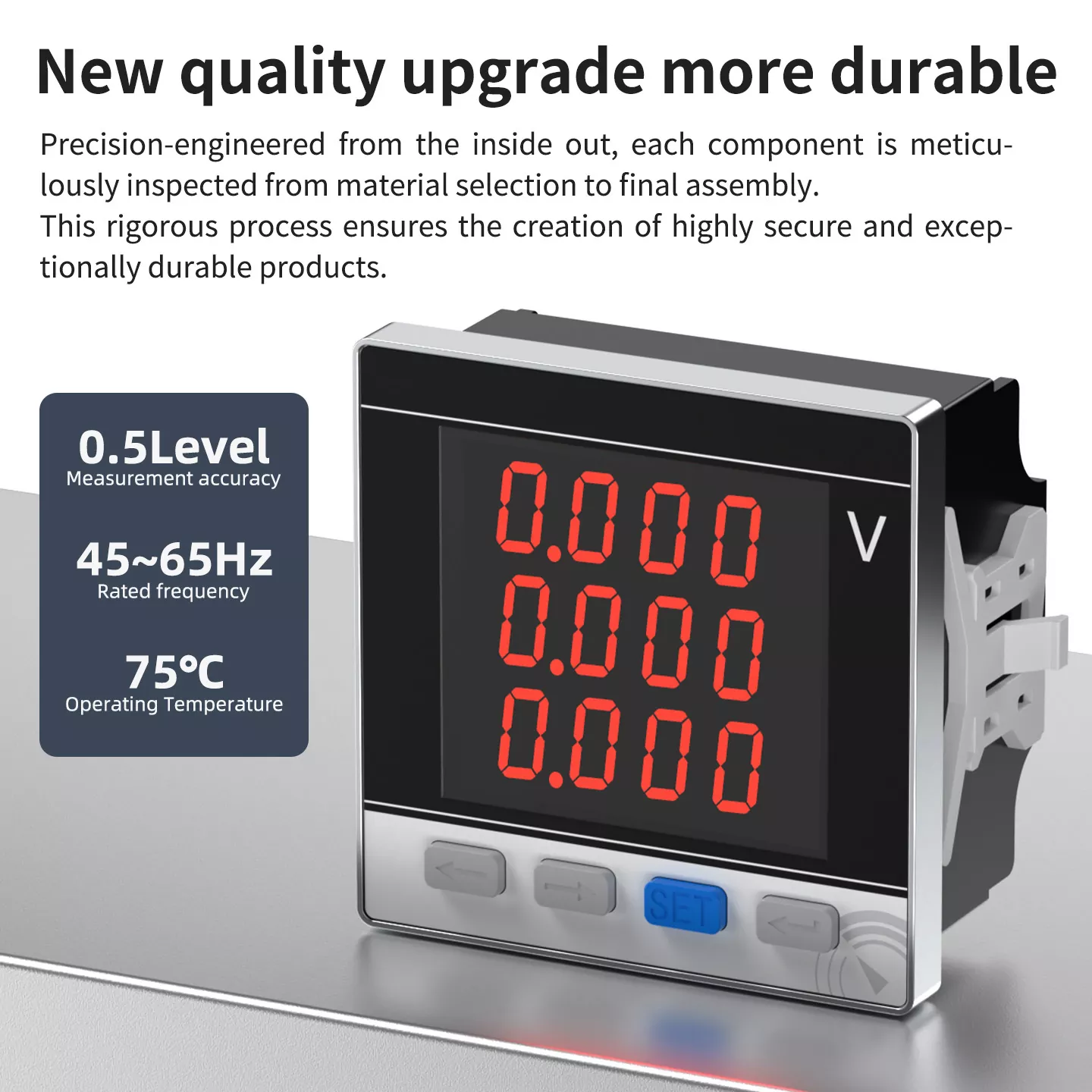

NOUVELLE MISE À NIVEAU DE QUALITÉ ET PLUS DURABLE

Notre voltmètre triphasé a subi une mise à niveau complète de qualité. Conçu avec précision de l’intérieur vers l’extérieur, chaque composant est méticuleusement inspecté depuis la sélection des matériaux jusqu’à l’assemblage final. Nous utilisons des puces importées de haute qualité et une technologie de soudage intégrée pour garantir un traitement rapide du noyau et des performances stables. La coque est fabriquée en matériau ABS ignifuge à haute résistance, résistant aux acides et aux alcalis, à l'huile, au vieillissement et aux chocs. Chaque produit est soumis à des tests de vieillissement stricts, à un étalonnage de précision et à un test de tension de tenue avant de quitter l'usine, garantissant ainsi des performances hautement sécurisées et exceptionnellement durables.

• Précision des mesures : niveau 0,5

• Fréquence nominale : 45 ~ 65 Hz

• Température de fonctionnement : jusqu'à 75 °C

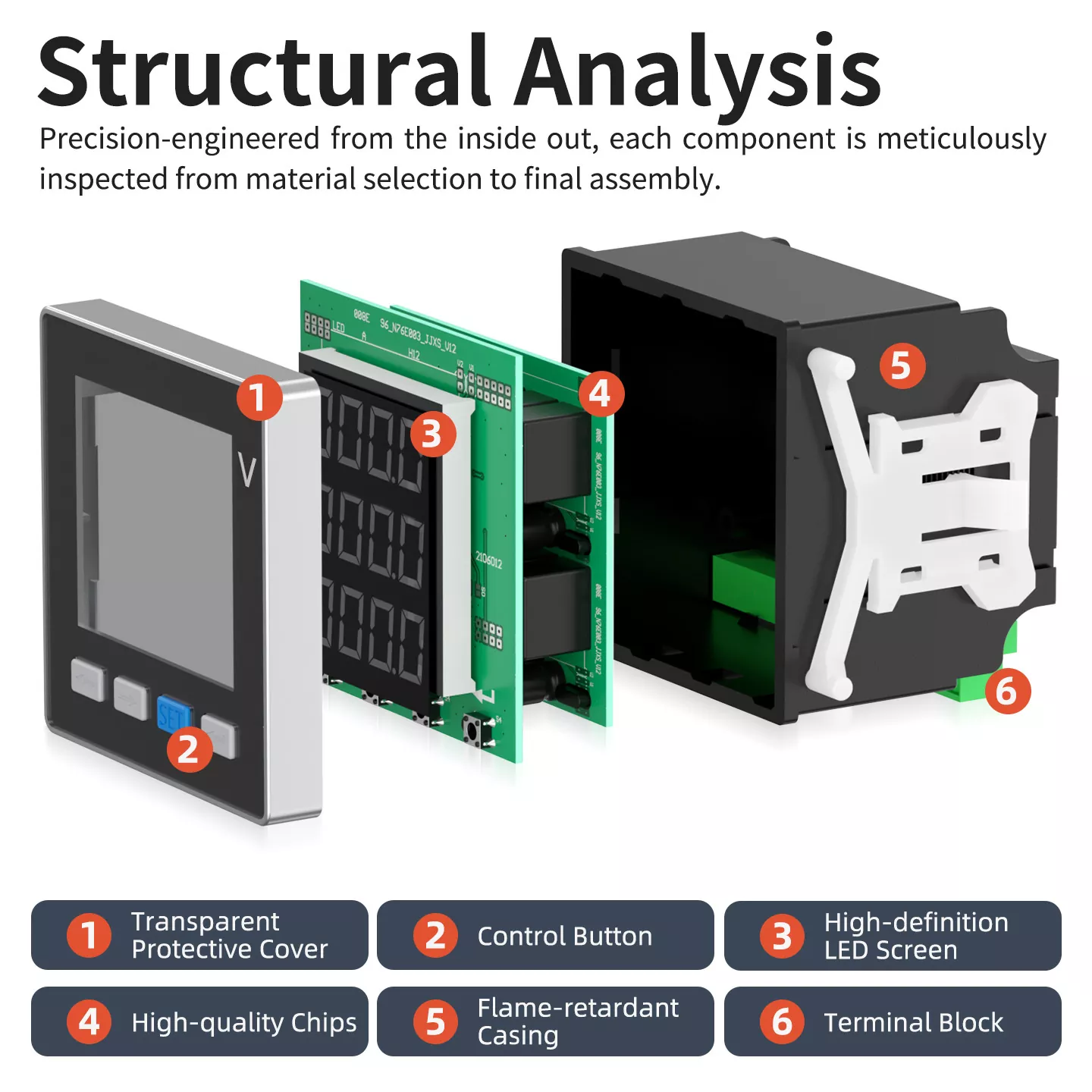

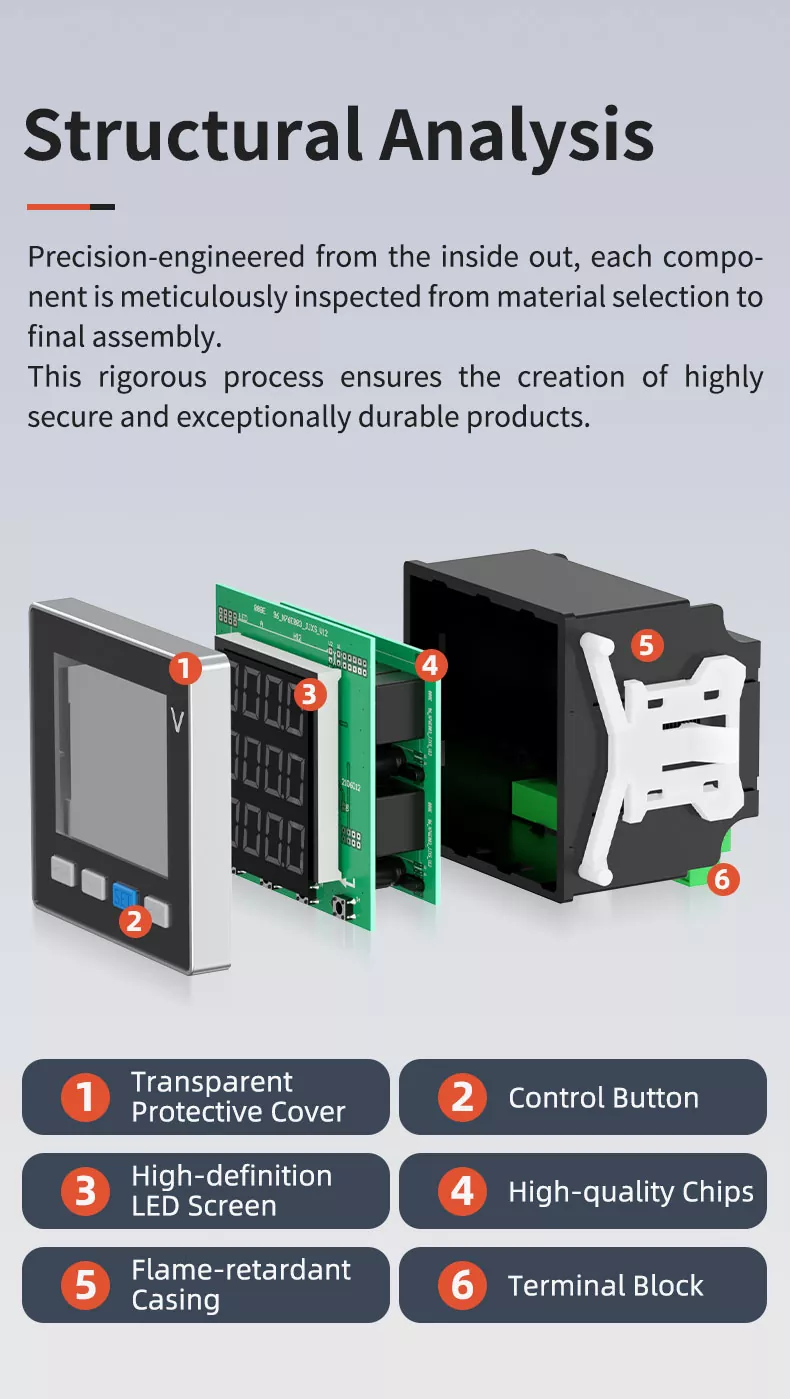

ANALYSE STRUCTURELLE

Le voltmètre adopte une structure compacte et scientifique, comprenant 6 composants principaux :

1. COUVERTURE DE PROTECTION TRANSPARENTE : Protège l’écran des rayures et de la poussière, garantissant un affichage clair à long terme.

2. BOUTON DE COMMANDE : sensible et réactif, prenant en charge le réglage des paramètres, la requête de données et le changement de mode.

3. ÉCRAN LED HAUTE DÉFINITION : Grand écran à caractères avec une forte capacité anti-interférence, rendant les données claires en un coup d'œil.

4. PUCES DE HAUTE QUALITÉ : Puces importées avec soudure intégrée, garantissant une précision de mesure de 0,5 niveau et des performances stables.

5. BOÎTIER IGNIFUGE: Plastique technique à haute résistance, anti-vieillissement, résistant à la corrosion, offrant une protection de sécurité fiable.

6. BORNIERS : Bornes en cuivre de haute qualité avec une surface de contact plus étroite et une résistance à l'usure plus élevée, garantissant un câblage sécurisé.

AVANTAGES PRINCIPAUX

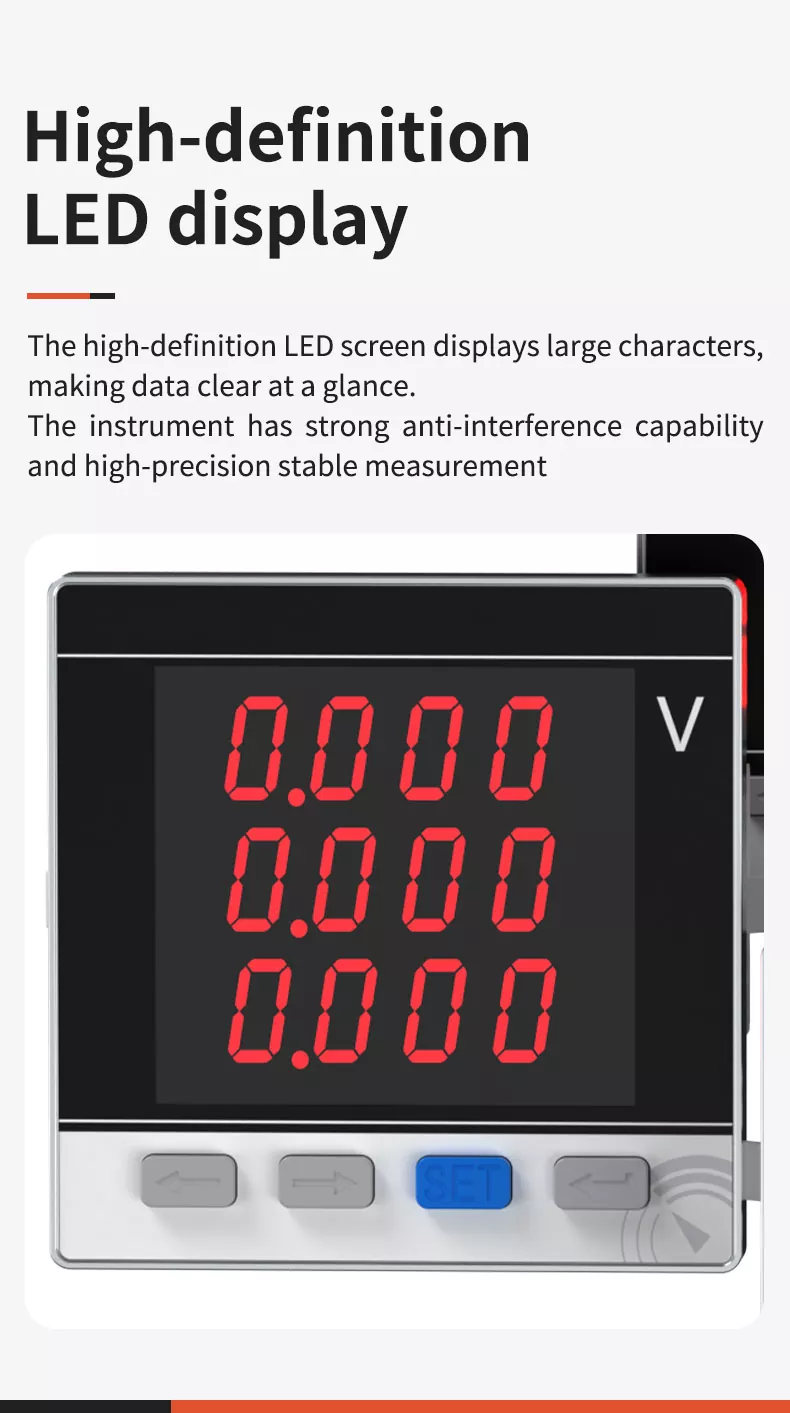

1. AFFICHAGE LED HAUTE DÉFINITION

Le produit est équipé d'un affichage numérique LED haute luminosité, qui présente les caractéristiques d'une grande clarté, d'un contraste élevé et d'un grand angle de vision. L'affichage des données est clair en un coup d'œil, même dans des environnements sombres, il peut être lu facilement. L'écran a des performances stables, sans scintillement, sans flou et peut maintenir un bon état de fonctionnement pendant une longue période, offrant aux utilisateurs une expérience de surveillance de tension pratique et intuitive. L'instrument a une forte capacité anti-interférence et une mesure stable de haute précision.

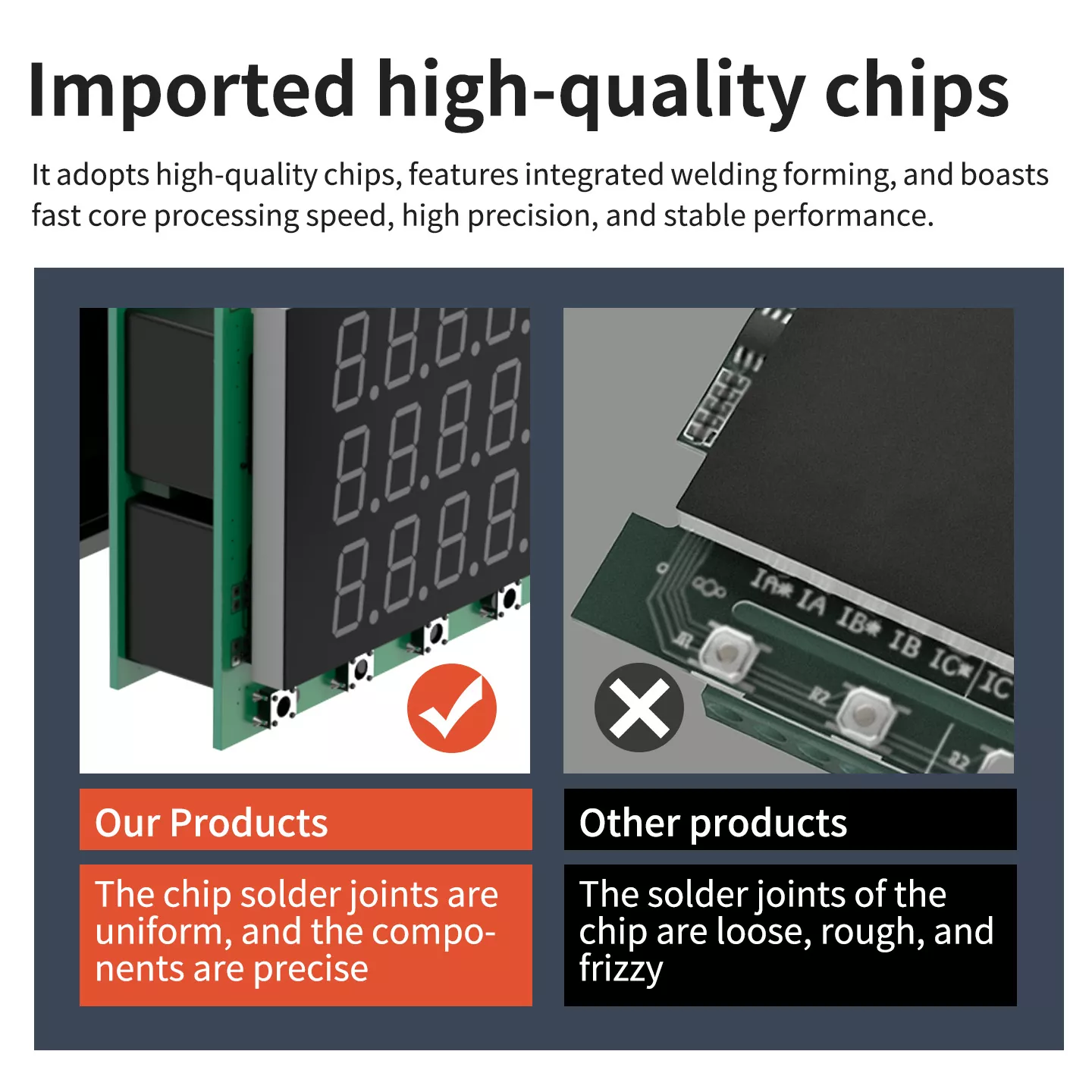

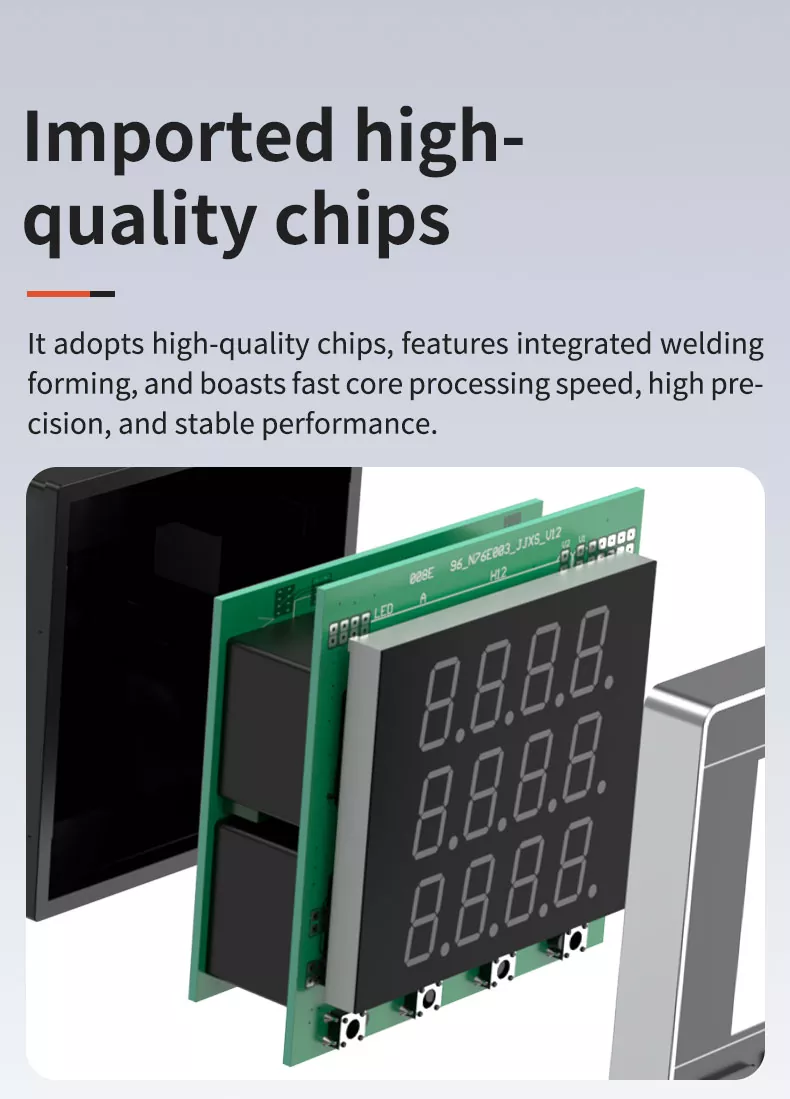

2. PUCES IMPORTÉES DE HAUTE QUALITÉ

Il adopte des puces importées de haute qualité, dispose d'un formage par soudage intégré et offre une vitesse de traitement rapide du noyau, une haute précision et des performances stables. Les joints de soudure des copeaux sont uniformes et les composants sont précis, garantissant un fonctionnement fiable et une longue durée de vie.

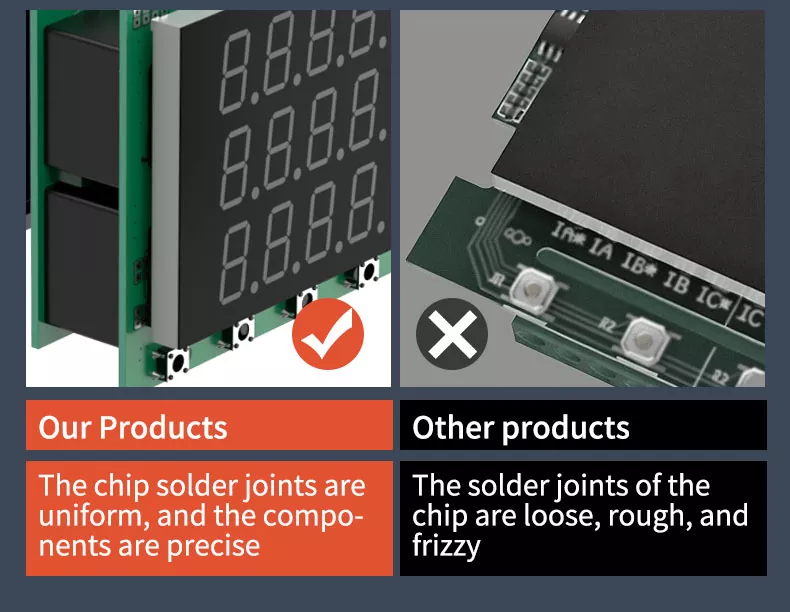

3．NOS PRODUITS VS. AUTRES PRODUITS

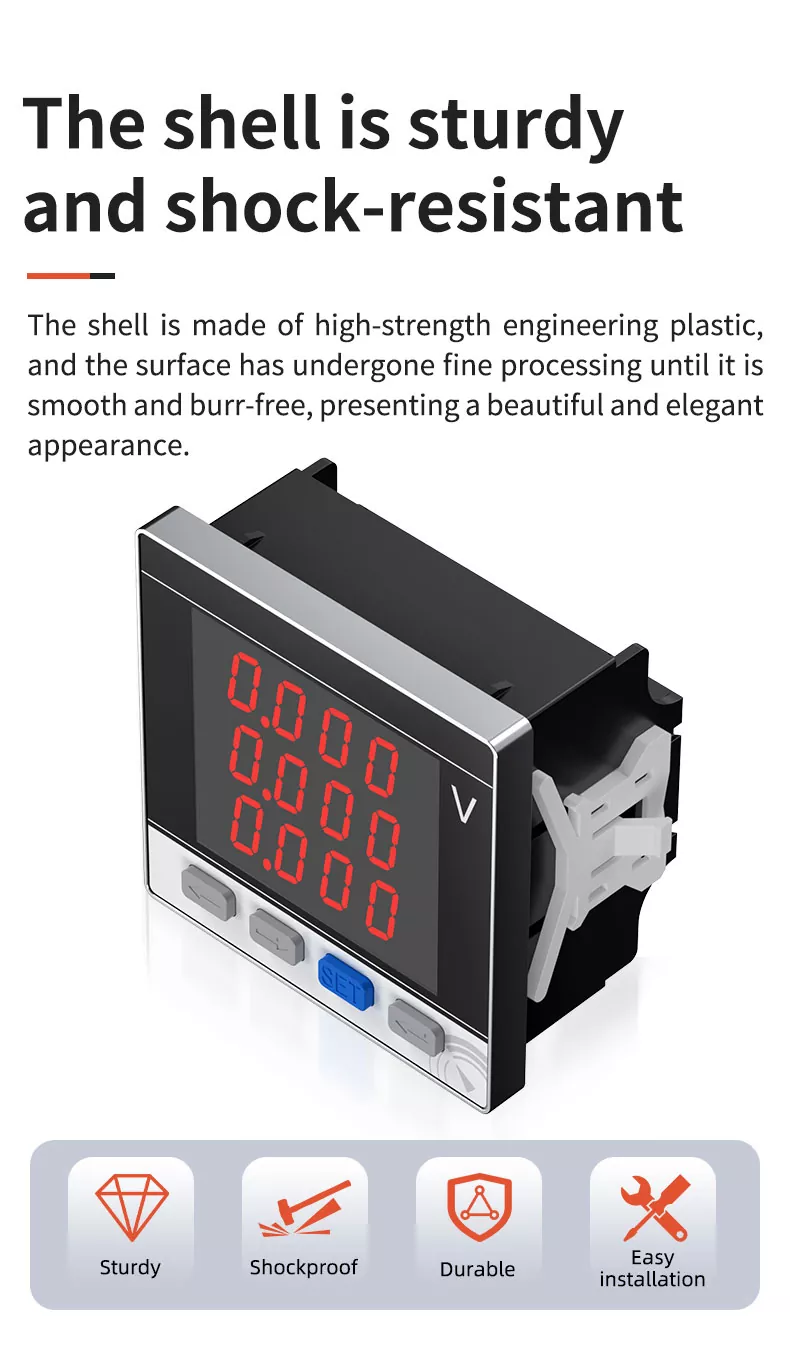

4. COQUE ROBUSTE ET RÉSISTANTE AUX CHOCS

La coque est fabriquée en plastique technique à haute résistance et la surface a subi un traitement fin jusqu'à ce qu'elle soit lisse et sans bavures, présentant une apparence belle et élégante. Il a une excellente résistance aux chocs et à la compression, peut résister aux collisions quotidiennes et aux vibrations mécaniques, et ne se déformera pas et ne s'endommagera pas. Le matériau est anticorrosion et anti-vieillissement, adapté à une utilisation stable à long terme dans divers environnements industriels complexes, avec les avantages d'une installation robuste, antichoc, durable et facile.

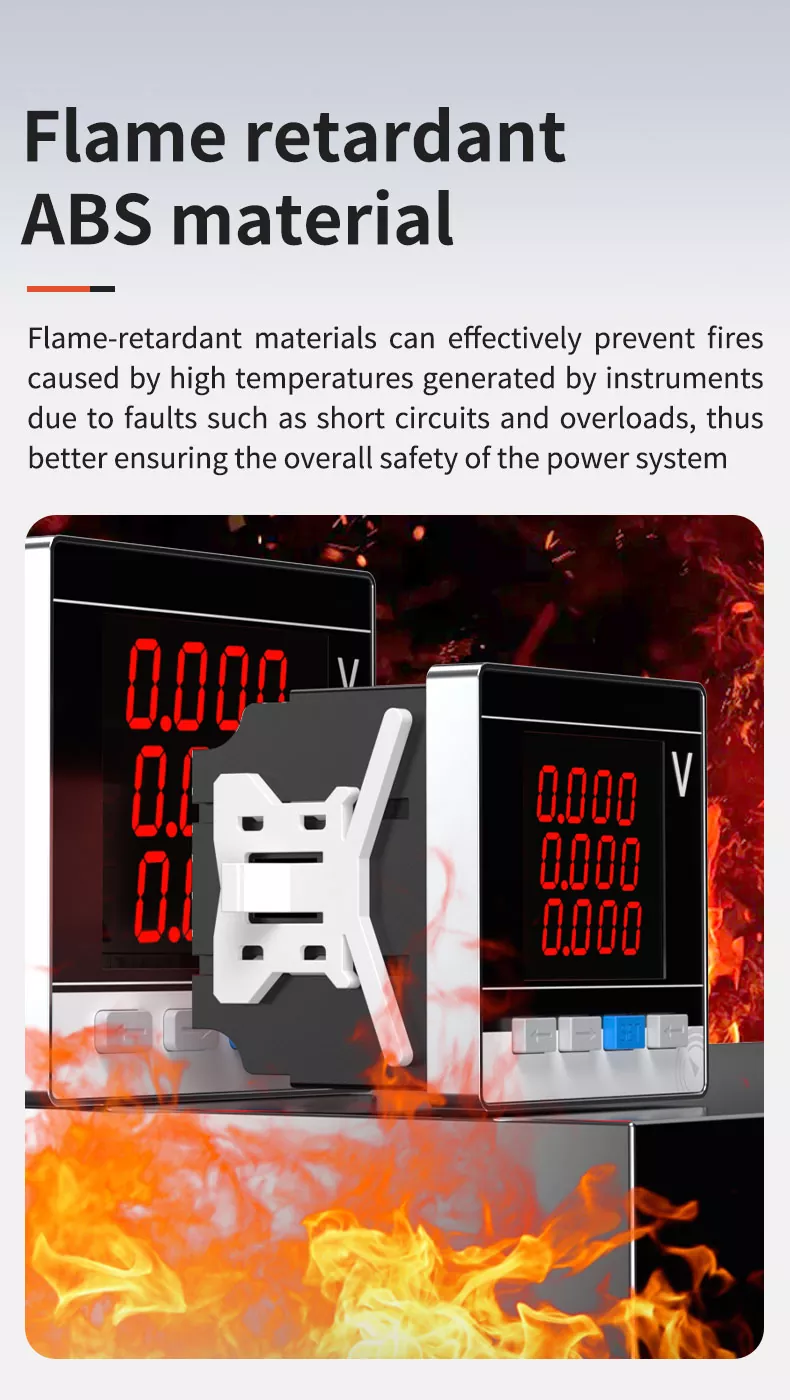

MATÉRIAU ABS IGNIFUGE

La coque adopte un plastique technique ABS ignifuge haute performance avec d'excellentes propriétés ignifuges et isolantes. Il peut inhiber efficacement la combustion et prévenir les incendies causés par les températures élevées générées par les instruments en raison de défauts tels que les courts-circuits et les surcharges, garantissant ainsi mieux la sécurité globale du système électrique. Le matériau est également résistant aux acides et aux alcalis, à l’huile et au vieillissement, avec une longue durée de vie.

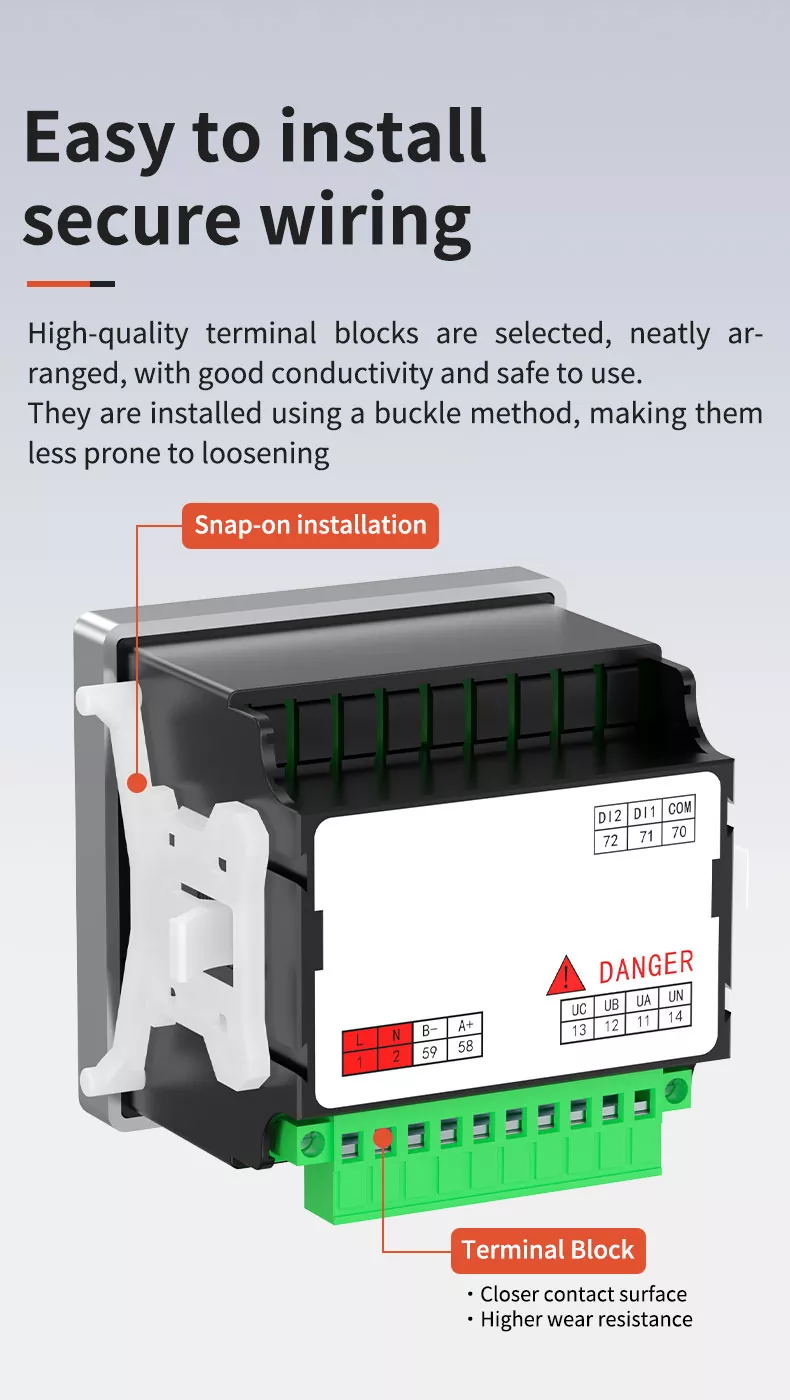

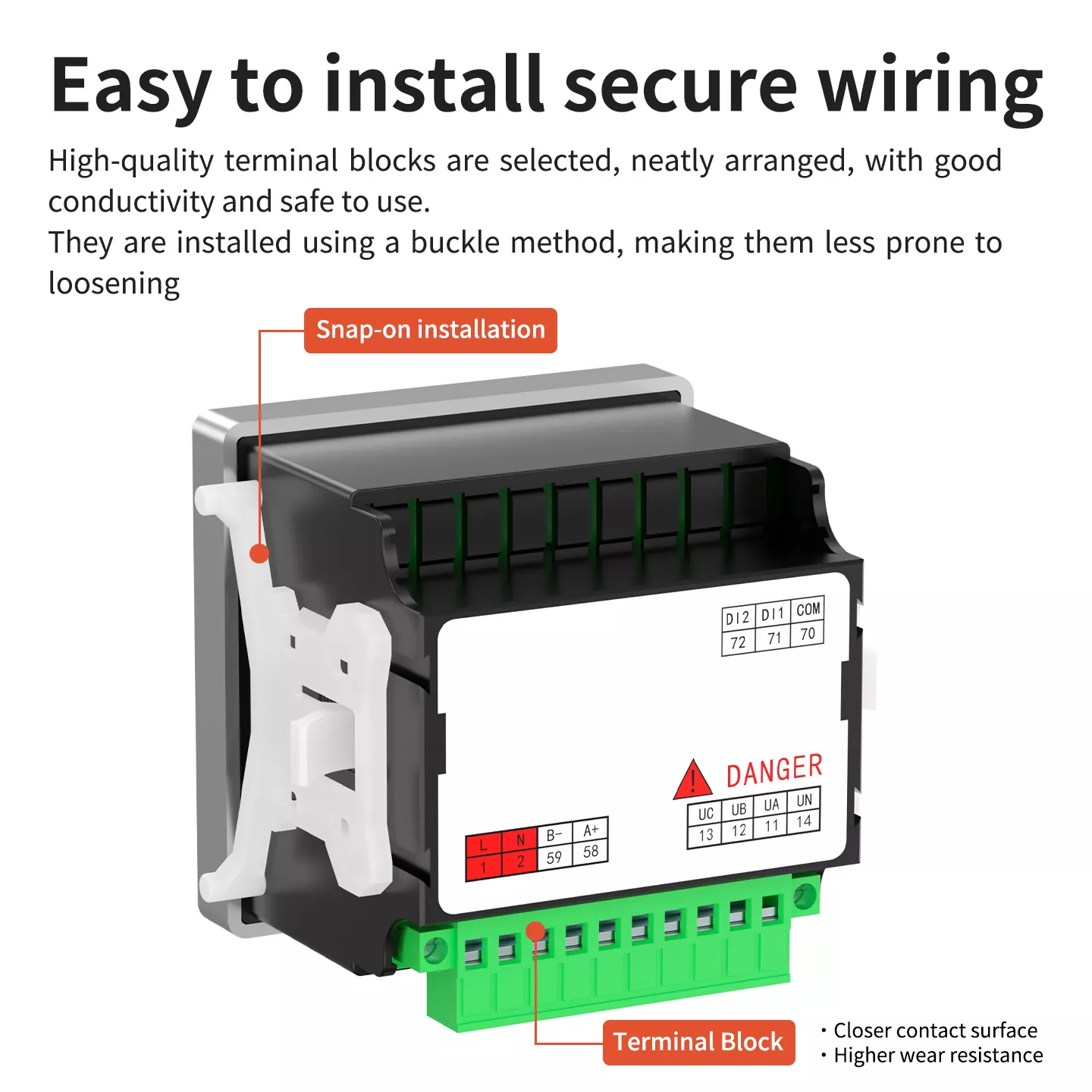

CÂBLAGE FACILE À INSTALLER ET SÉCURISÉ

Des borniers de haute qualité sont sélectionnés, soigneusement disposés, avec une bonne conductivité et sûrs à utiliser. Ils sont installés à l'aide d'une méthode de boucle (encliquetable), ce qui les rend moins susceptibles de se desserrer. Le bornier présente une surface de contact plus étroite et une résistance à l'usure plus élevée, garantissant un câblage sûr et fiable. La conception d'installation par encliquetage permet une installation et un démontage rapides, sans avoir besoin d'outils compliqués, adaptés à divers scénarios de montage de panneaux.

MÉTHODE D'INSTALLATION

1. Alignez le voltmètre avec le trou de montage sur le panneau depuis l'avant.

2. Insérez le voltmètre dans le trou de montage jusqu'à ce qu'il affleure le panneau.

3. Installez les clips à clipser par l'arrière pour fixer fermement le voltmètre sur le panneau.

4. Connectez le câblage conformément au schéma de disposition des bornes et aux instructions de câblage.

DIMENSIONS DU PRODUIT

Nous proposons une gamme complète de modèles de voltmètres numériques LED triphasés, comprenant trois tailles courantes :

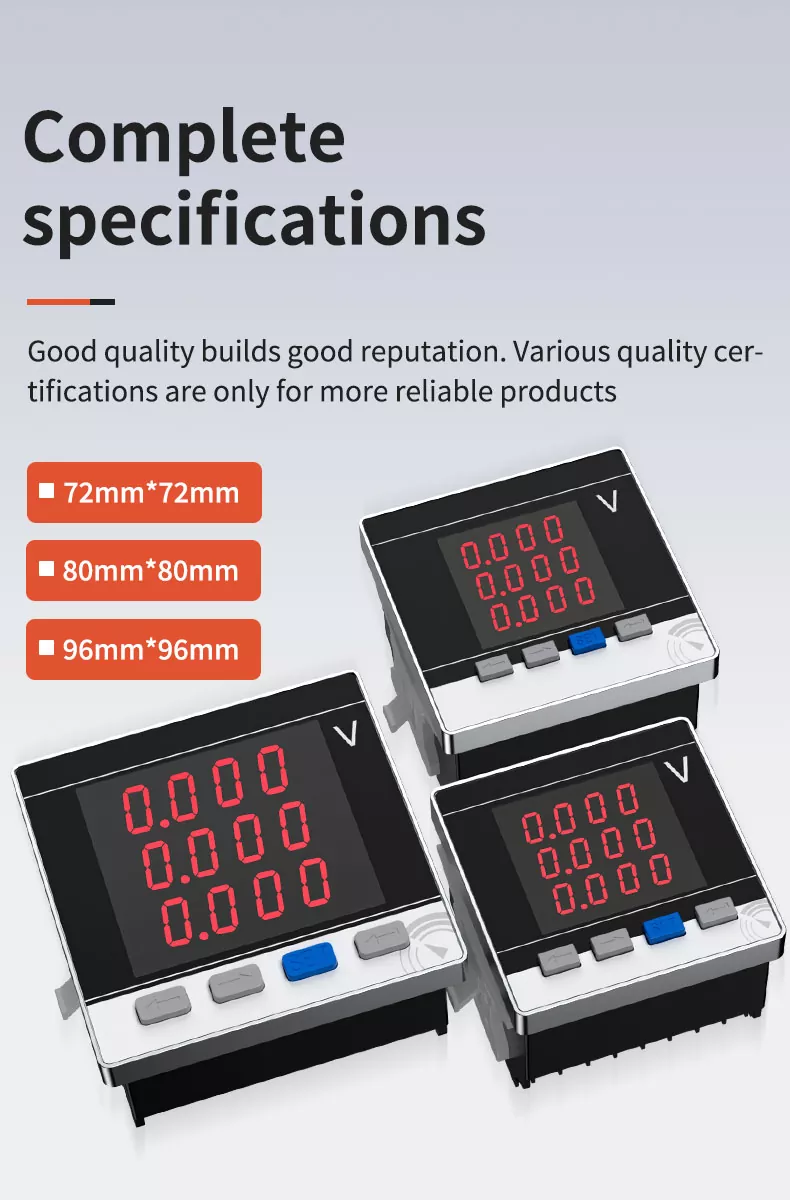

SPÉCIFICATIONS COMPLÈTES

Une bonne qualité construit une bonne réputation. Diverses certifications de qualité concernent uniquement des produits plus fiables. Plusieurs modèles au choix :

• 72 mm × 72 mm

• 80 mm × 80 mm

• 96 mm × 96 mm

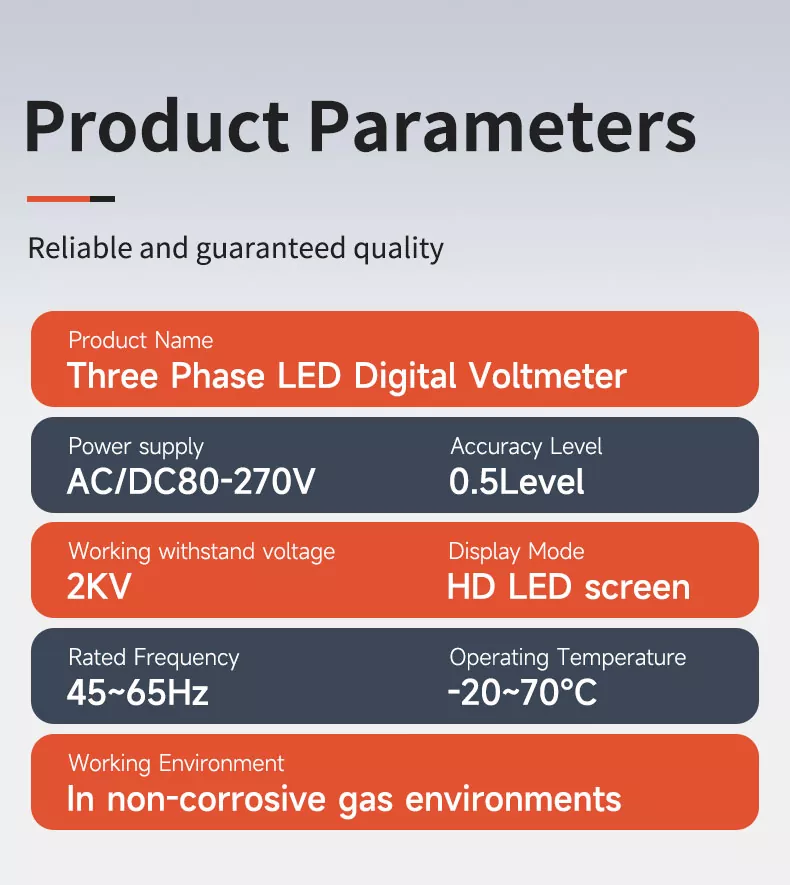

PARAMÈTRES DU PRODUIT

CÂBLAGE ET DISPOSITION DES BORNES

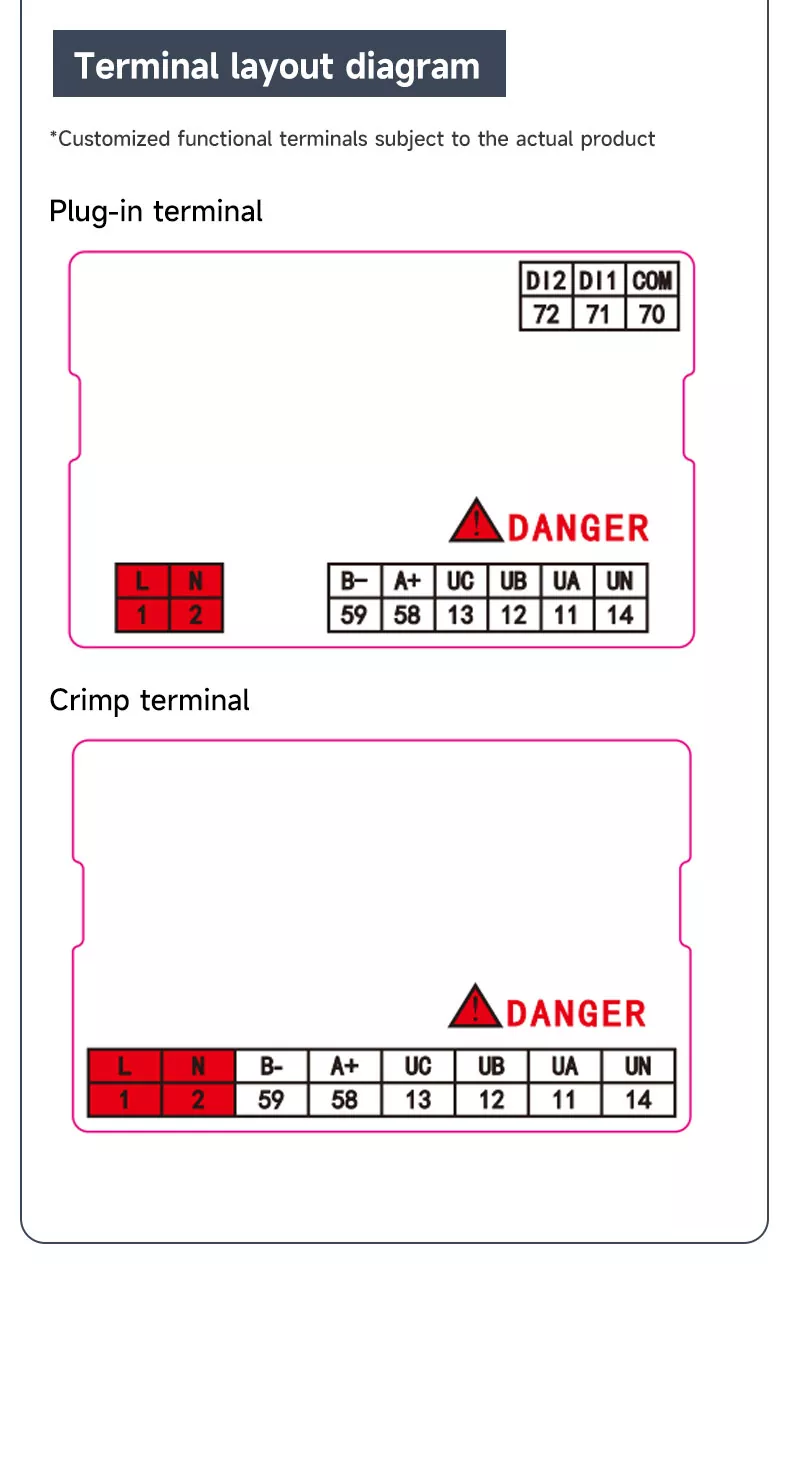

SCHÉMA DE DISPOSITION DES TERMINAUX

• Borne enfichable : comprend les bornes d'alimentation auxiliaire (L/N), de communication (A+/B) et d'entrée de tension (UA/UB/UC/UN).

• Borne à sertir : disposition simplifiée pour la mesure de tension de base et l'alimentation électrique, adaptée aux applications standard.

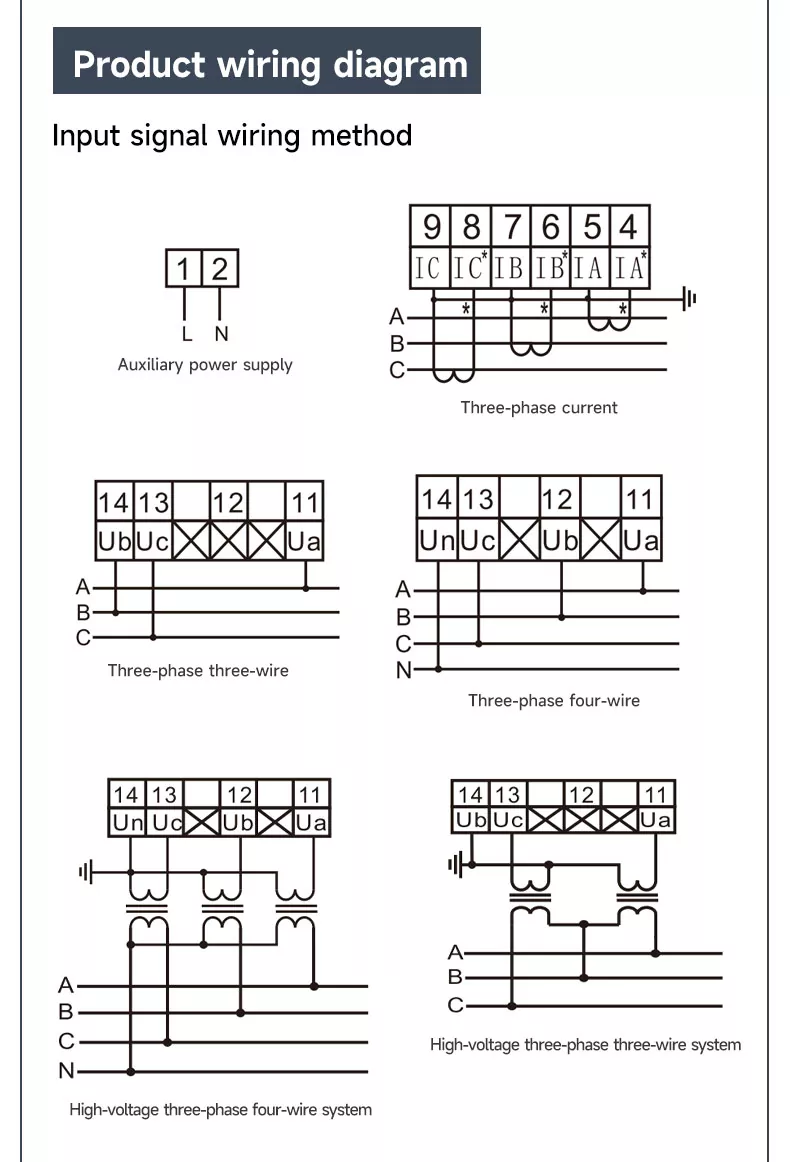

SCHÉMA DE CÂBLAGE DU PRODUIT

Prend en charge plusieurs modes de câblage :

• Système triphasé à trois fils (avec/sans transformateur de tension)

• Système triphasé à quatre fils (avec/sans transformateur de tension)

• Système triphasé haute tension à trois fils/quatre fils (avec transformateur de tension)

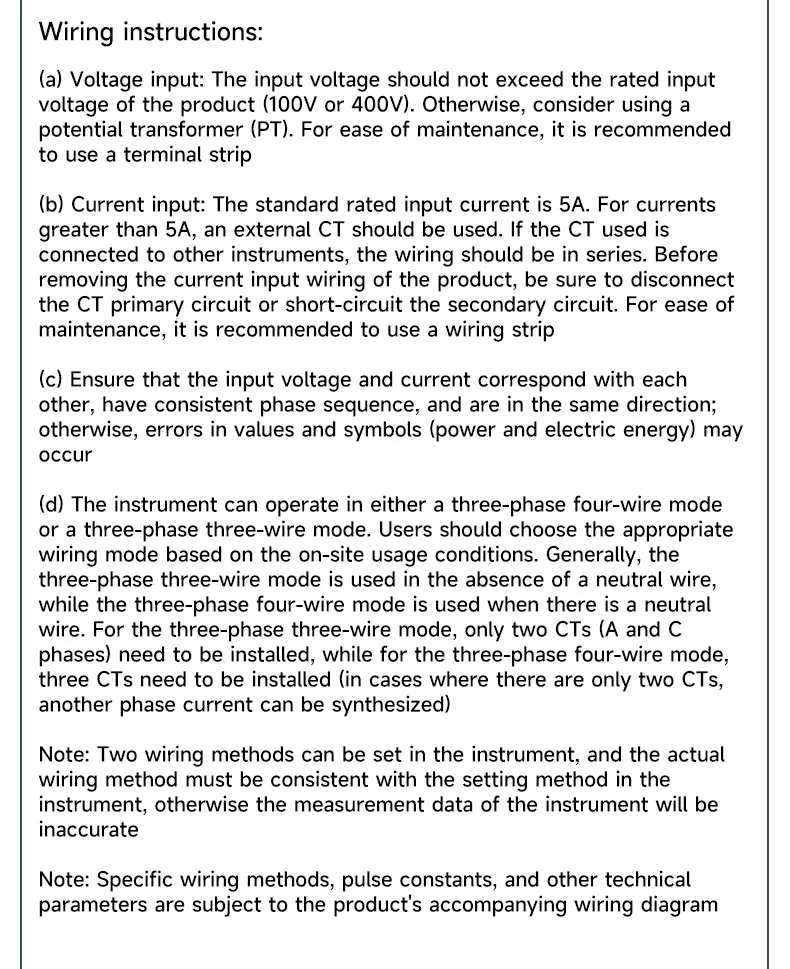

INSTRUCTIONS DE CÂBLAGE

Entrée de tension : la tension d'entrée ne doit pas dépasser la tension d'entrée nominale du produit (100 V ou 400 V). Sinon, pensez à utiliser un transformateur de potentiel (PT). Pour faciliter l'entretien, il est recommandé d'utiliser un bornier.

Entrée de courant : le courant d'entrée nominal standard est de 5 A. Pour les courants supérieurs à 5A, un TC externe doit être utilisé. Si le TC utilisé est connecté à d'autres instruments, le câblage doit être en série. Avant de retirer le câblage d'entrée de courant du produit, assurez-vous de déconnecter le circuit primaire du CT ou de court-circuiter le circuit secondaire.

Séquence de phases : assurez-vous que la tension et le courant d'entrée correspondent les uns aux autres, ont une séquence de phases cohérente et sont dans la même direction ; sinon, des erreurs dans les valeurs et les symboles peuvent survenir.

Mode de câblage : L'instrument peut fonctionner soit en mode triphasé à quatre fils, soit en mode triphasé à trois fils. Les utilisateurs doivent choisir le mode de câblage approprié en fonction des conditions d'utilisation sur site.

CERTIFICATION AUTORITATIVE

Notre voltmètre numérique LED triphasé a passé les tests et la certification en laboratoire professionnel, conformément aux normes industrielles nationales et internationales. L'ensemble du processus de production met en œuvre un contrôle de qualité strict, y compris l'étalonnage de la précision, le test de tension de tenue, le test de vieillissement et d'autres liens, garantissant la précision, la sécurité et la stabilité de chaque produit. Une certification faisant autorité offre une garantie solide pour les achats en gros et la coopération à long terme des clients mondiaux.

LARGEMENT UTILISÉ

Notre voltmètre numérique LED triphasé est largement utilisé dans :

• SOUS-STATION : surveillance de puissance et mesure de tension

• ÉQUIPEMENT D'AUTOMATISATION : Contrôle des processus industriels et surveillance de la tension

• FLUX DE PRODUCTION : Suivi et statistiques de consommation d'énergie des usines

• ARMOIRE DE DISTRIBUTION : Mesure et protection de la tension du système de distribution d'énergie

• BÂTIMENT RÉSIDENTIEL : comptage d'énergie intelligent et gestion de l'énergie domestique

• GRAND MAGASIN : Statistiques et analyses de consommation d'énergie des bâtiments commerciaux

FAQ

1. QUELLE EST LA FONCTION PRINCIPALE DE CE PRODUIT ?

Il est principalement utilisé pour mesurer et surveiller la tension triphasée dans les systèmes d'alimentation CA, avec des fonctions de mesure programmable, d'affichage LED et de communication numérique.

2. QUEL EST LE NIVEAU DE PRÉCISION ?

Il adopte une haute précision de niveau 0,5, qui répond aux normes de mesure industrielles, garantissant une acquisition précise des données de tension.

3. QUELLES TAILLES SONT DISPONIBLES ?

Nous proposons trois tailles courantes : 72 mm × 72 mm, 80 mm × 80 mm et 96 mm × 96 mm, pour répondre aux différents besoins d'installation.

4.QUELLE EST LA MÉTHODE D'INSTALLATION ?

Il adopte un montage sur panneau à clipser, simple et ferme, adapté à diverses armoires de distribution et équipements électriques.

5. EST-CE QUE CELA PREND EN CHARGE LA COMMUNICATION NUMÉRIQUE ?

Oui, il prend en charge les fonctions de communication numérique, qui peuvent réaliser le téléchargement de données et la surveillance à distance, adaptées aux systèmes intelligents de gestion de l'énergie.

6. QUELLE EST LA PLAGE DE TEMPÉRATURE DE FONCTIONNEMENT ?

La température de fonctionnement standard est de  20 à 70 ° C et les modèles améliorés peuvent résister jusqu'à 75 ° C, adaptés à divers environnements industriels.

QUATRE POINTS DE VENTE PRINCIPAUX

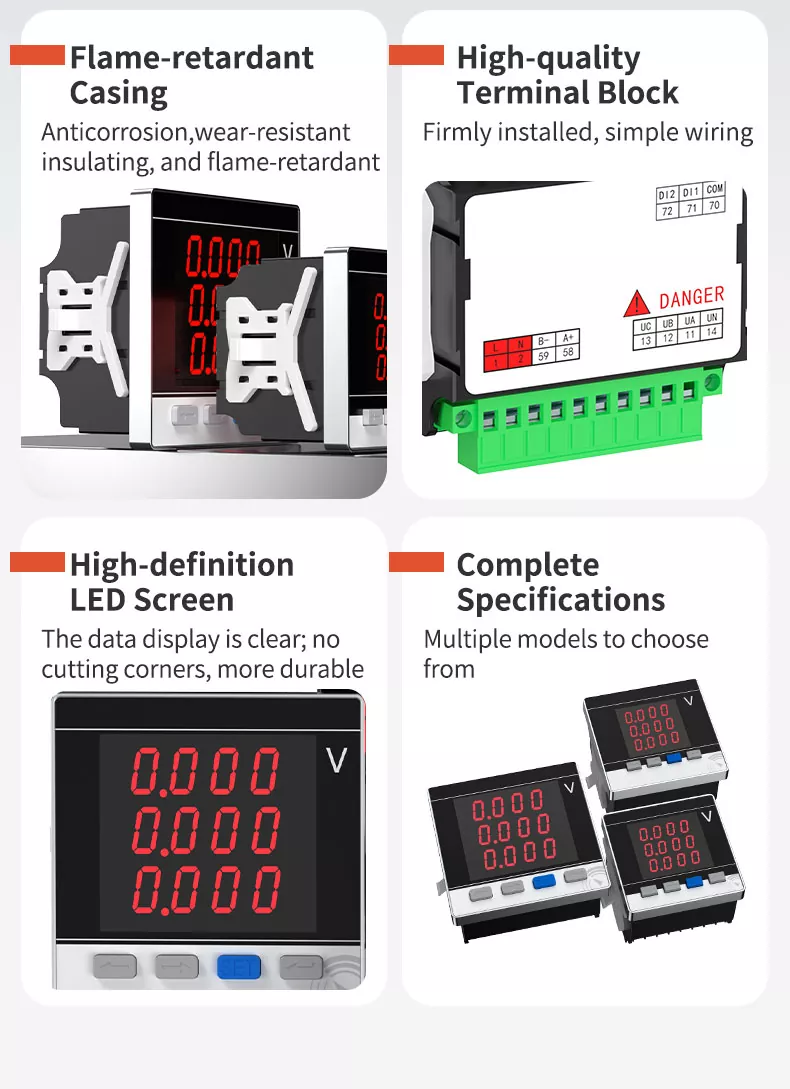

• BOÎTIER IGNIFUGE : Anticorrosion, résistant à l'usure, isolant et ignifuge, garantissant une utilisation sûre à long terme.

• BORNIERS DE HAUTE QUALITÉ : Câblage simple et solidement installé, avec un contact plus étroit et une résistance à l'usure plus élevée.

• ÉCRAN LED HAUTE DÉFINITION : Affichage clair des données, sans coins coupés, plus durable et facile à lire.

• SPÉCIFICATIONS COMPLÈTES : Plusieurs modèles (72/80/96 mm) au choix, adaptés à divers scénarios d'installation.

RÉSUMÉ DES AVANTAGES

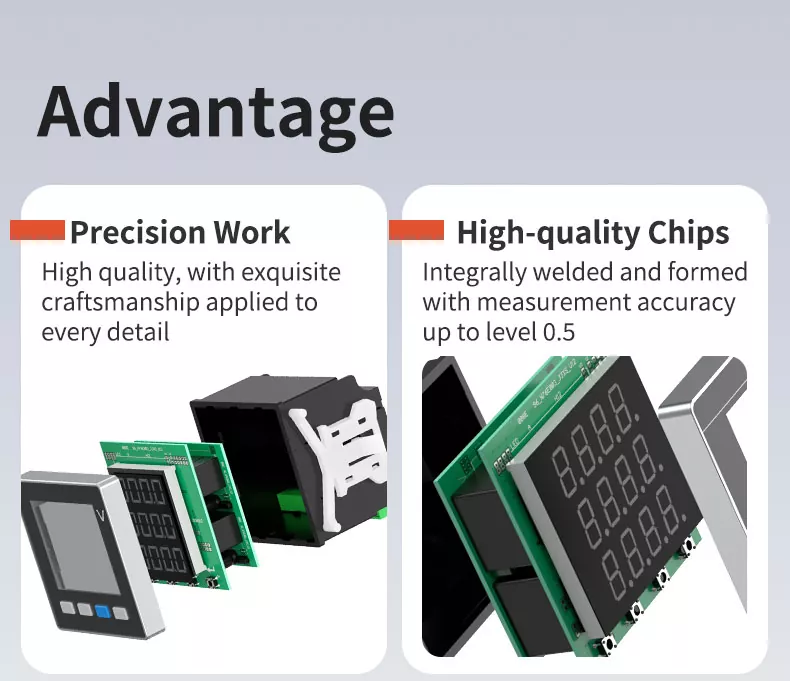

• TRAVAIL DE PRÉCISION : Haute qualité, avec un savoir-faire exquis appliqué à chaque détail.

• PUCES DE HAUTE QUALITÉ : Intégralement soudées et formées avec une précision de mesure jusqu'au niveau 0,5.
