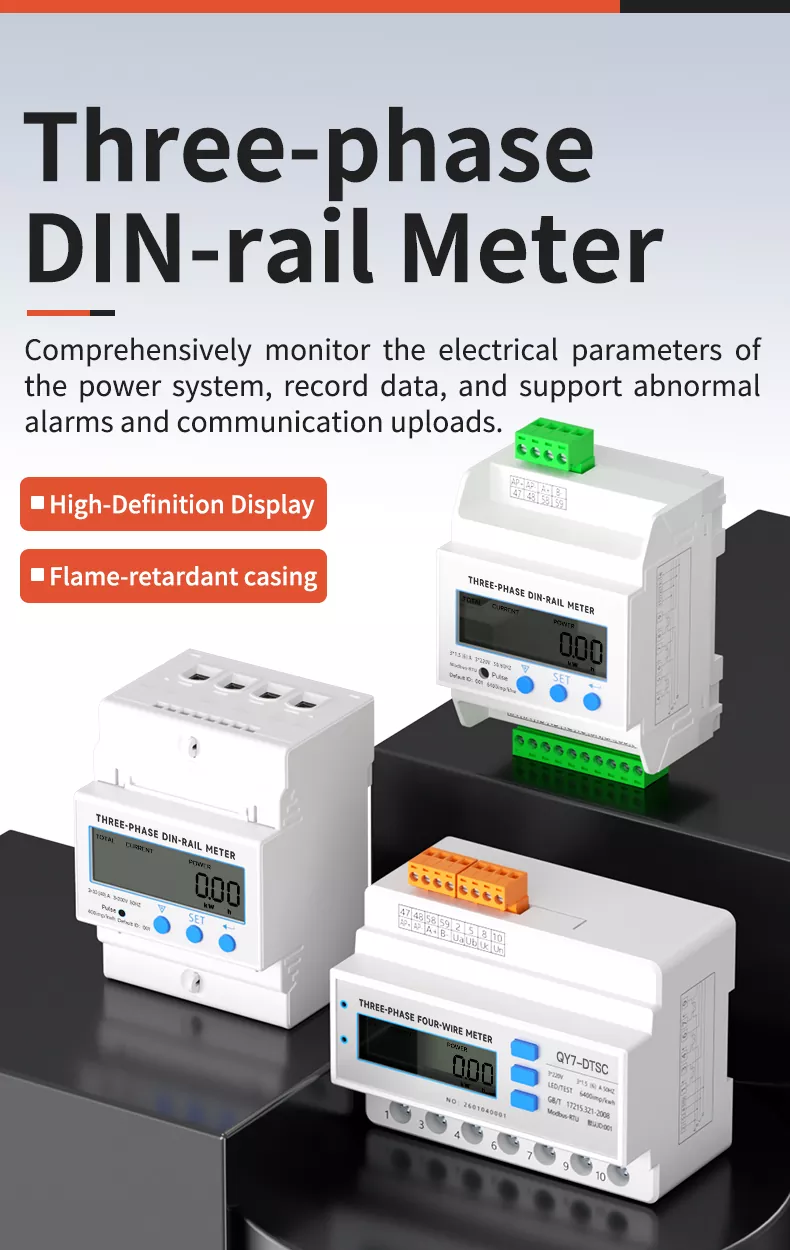

Compteur multifonction triphasé de transformateur de rail Din 4p

Notre compteur multifonction triphasé pour transformateur sur rail DIN 4P est un compteur d'énergie intelligent de haute précision conçu pour une surveillance complète des paramètres électriques du système électrique. Il prend en charge l'enregistrement de données en temps réel, les notifications d'alarme anormales et les téléchargements de communication Modbus RTU. Adoptant des circuits intégrés et la technologie des puces SMT, il garantit une mesure précise avec une précision de 0,5 niveau. Le boîtier ABS ignifuge est résistant aux acides et aux alcalis, à l'huile et durable. Il est largement utilisé dans l'automatisation industrielle, la distribution d'énergie, la gestion de l'énergie et d'autres scénarios, fournissant un support de données fiable pour un fonctionnement électrique sûr et efficace.

PRÉSENTATION DE LA SOCIÉTÉ

Engagé à fournir des services complets pour le contrôle de l’automatisation industrielle. Répondez aux besoins de tous les aspects du système électrique avec des produits de distribution d’énergie intelligents précis, fiables, économes en énergie et respectueux de l’environnement. Nous adhérons à un contrôle de qualité strict depuis la R&D jusqu'à la production, garantissant que chaque produit répond aux normes internationales, et nous nous efforçons d'être un partenaire de confiance pour les clients mondiaux du secteur des équipements de mesure électrique.

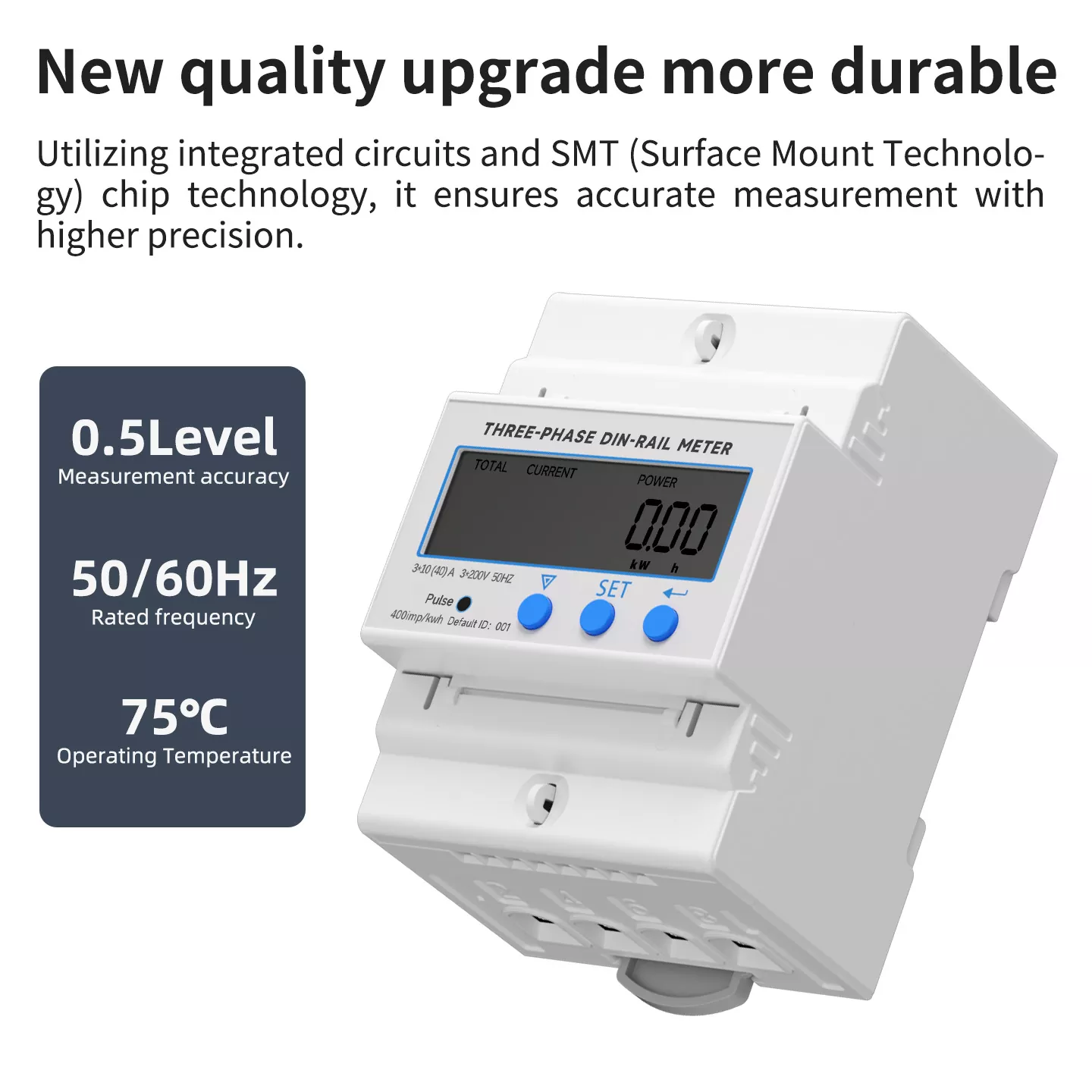

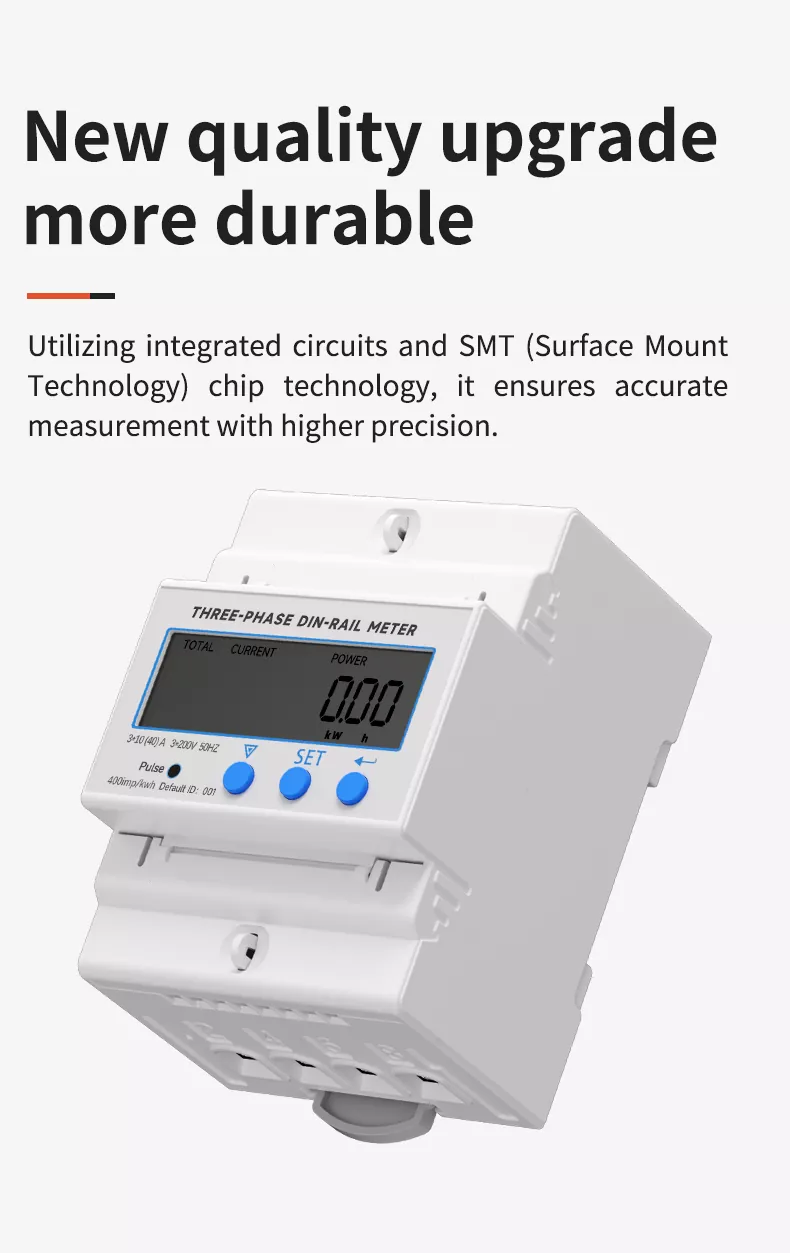

NOUVELLE MISE À NIVEAU DE QUALITÉ ET PLUS DURABLE

Notre compteur triphasé sur rail DIN a subi une mise à niveau complète de la qualité. Nous utilisons des circuits intégrés et la technologie des puces SMT pour garantir une précision et une stabilité des mesures plus élevées. La coque est fabriquée en matériau ABS ignifuge à haute résistance, résistant aux acides et aux alcalis, à l'huile, au vieillissement et aux chocs. Chaque produit est soumis à des tests de vieillissement stricts, à un étalonnage de précision et à un test de tension de tenue avant de quitter l'usine. Il peut fonctionner de manière stable pendant longtemps dans des environnements industriels difficiles, avec des performances de sécurité plus élevées et une durée de vie plus longue.

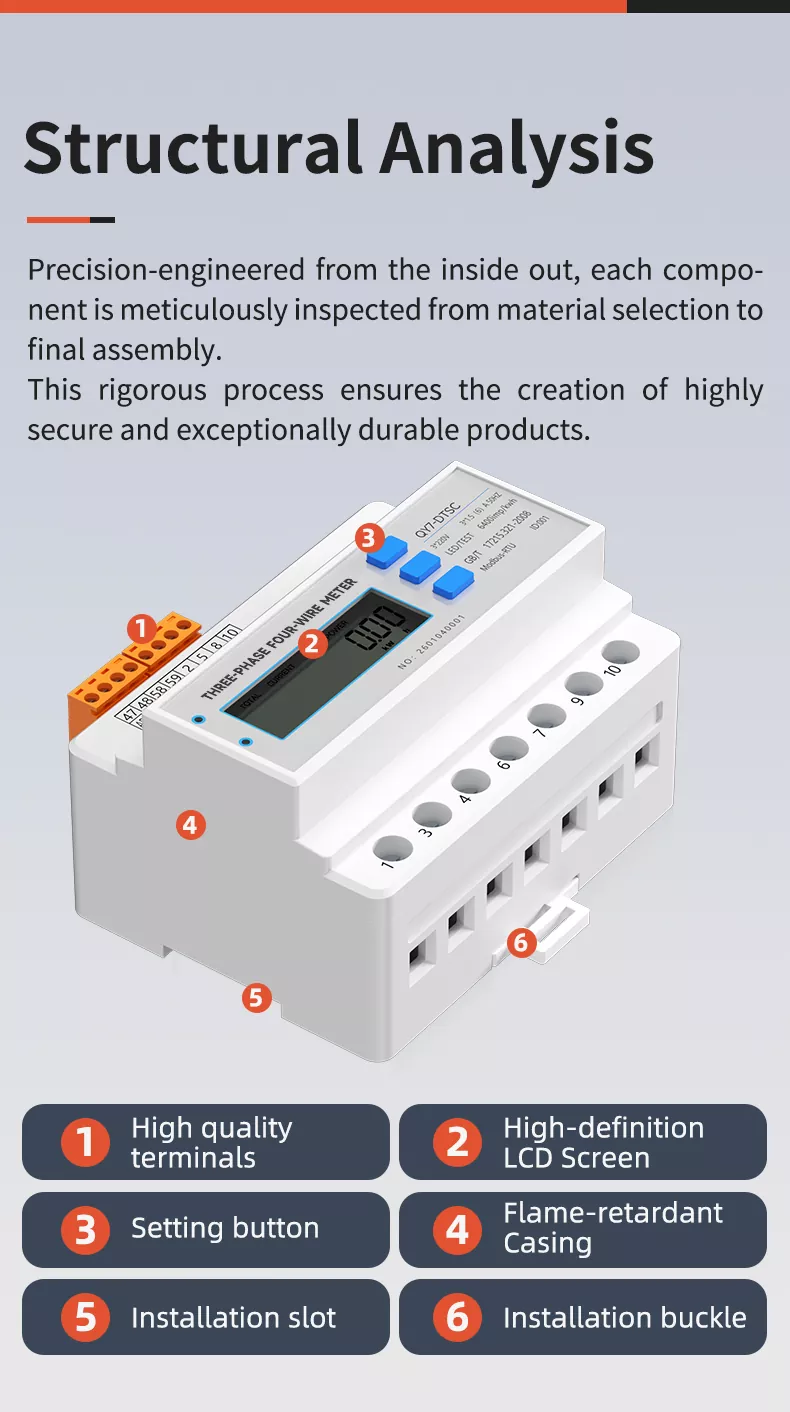

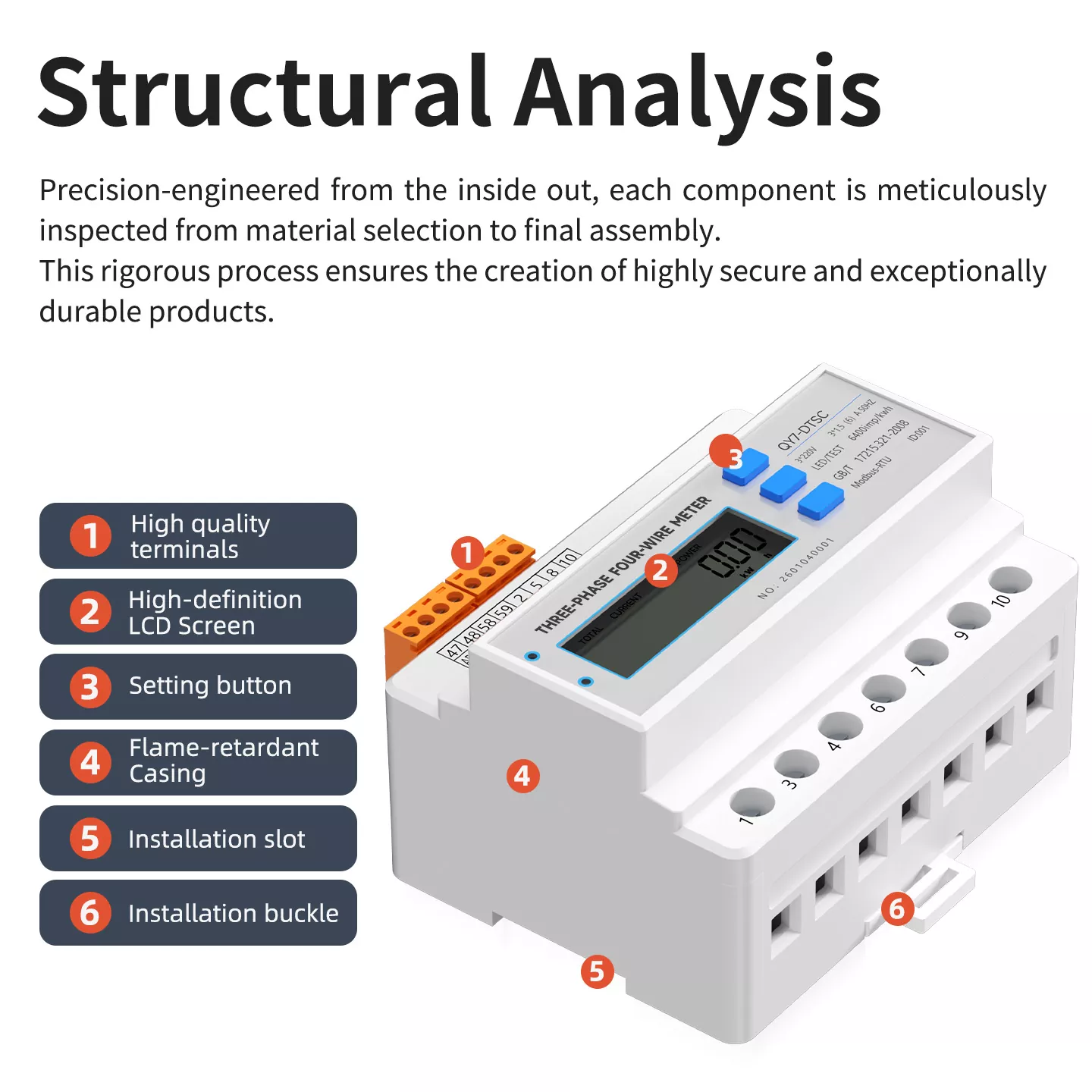

ANALYSE STRUCTURELLE

Le compteur adopte une structure compacte et scientifique, comprenant 6 composants principaux :

1. BORNES DE HAUTE QUALITÉ: Fabriquées en cuivre à haute conductivité, garantissant une sortie rapide et une faible perte, avec une forte résistance aux surcharges.

2. ÉCRAN LCD HAUTE DÉFINITION : champ de vision complet de 178°, affichage de grands caractères, pas d'angle mort pour la lecture, présentation claire des données.

3. BOUTONS DE RÉGLAGE : sensibles et réactifs, faciles à utiliser, prenant en charge le réglage des paramètres et la requête de données.

4. BOÎTIER IGNIFUGE: Plastique technique à haute résistance, anti-vieillissement, résistant à la corrosion, offrant une protection de sécurité fiable.

5. Emplacement d'installation : conception de rail standard DIN 35 mm, compatible avec diverses armoires de distribution, facile pour une installation rapide.

6. BOUCLE D'INSTALLATION : Ferme et stable, garantissant que le compteur est solidement fixé sur le rail de guidage, pas facile à desserrer sous l'effet des vibrations.

MESURE DE HAUTE PRÉCISION ET PERFORMANCES STABLES

Notre compteur adopte des circuits intégrés avancés et une technologie de puce SMT, avec une précision de mesure de 0,5 niveau, qui peut mesurer avec précision la tension, le courant, la puissance, l'énergie et d'autres paramètres électriques. Le noyau à haute perméabilité et la technologie d'enroulement précise garantissent une faible perte de puissance et une forte capacité anti-interférence. Il peut maintenir une sortie de données stable même dans des environnements électromagnétiques complexes, répondant pleinement aux exigences de mesure et de comptage de qualité industrielle. La coque est robuste et résistante aux chocs, avec un traitement de surface fin, lisse et sans bavure, présentant une apparence belle et élégante.

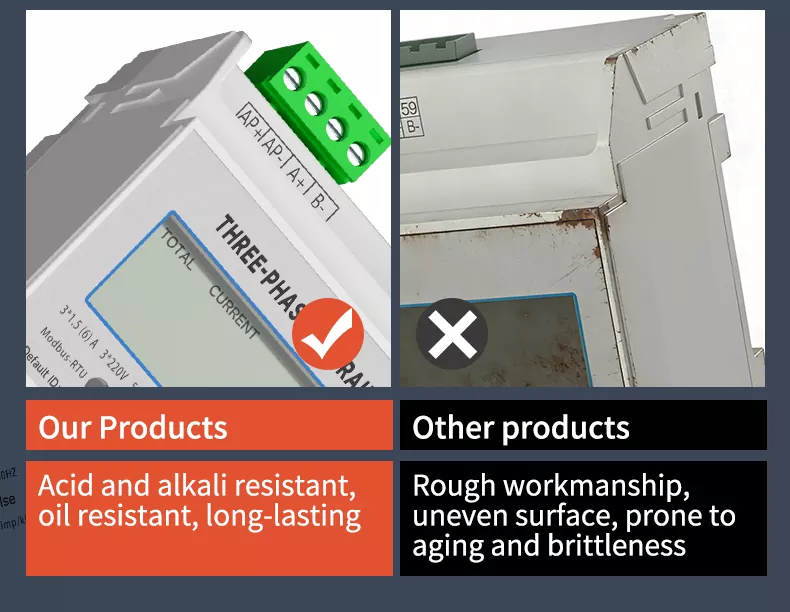

NOS PRODUITS VS. AUTRES PRODUITS

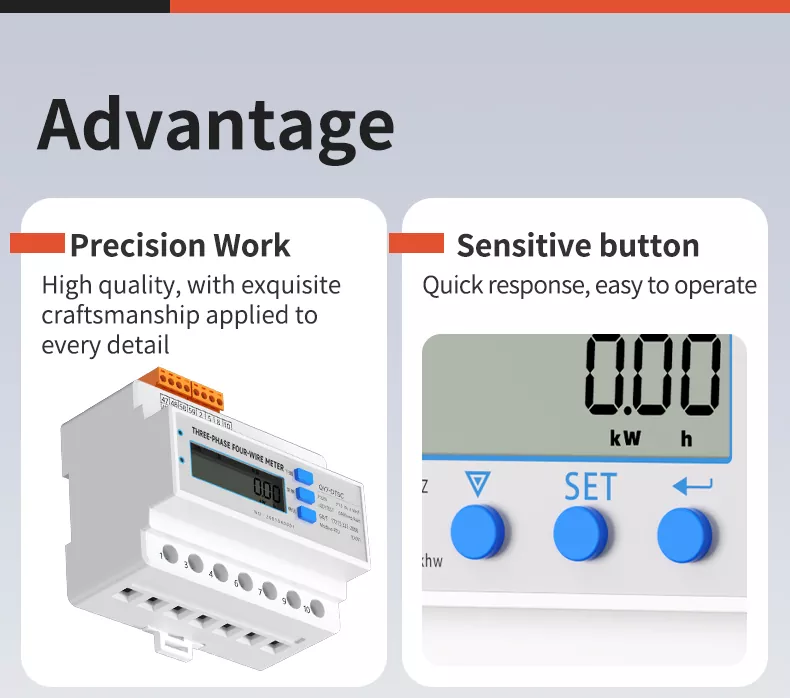

AVANTAGE PRINCIPAL

HAUTE PRÉCISION : précision de mesure de 0,5 niveau, garantissant une mesure précise de l'énergie et une surveillance des données.

BOÎTIER IGNIFUGE: Matériau ABS haute résistance, empêchant efficacement les incendies causés par les courts-circuits et les surcharges.

INSTALLATION FACILE : montage sur rail standard DIN35 mm, câblage simple « haut vers l'intérieur, vers l'extérieur », déploiement rapide.

FORTE COMPATIBILITÉ: Prend en charge la connexion directe et par transformateur, compatible avec les systèmes triphasés à trois fils et à quatre fils.

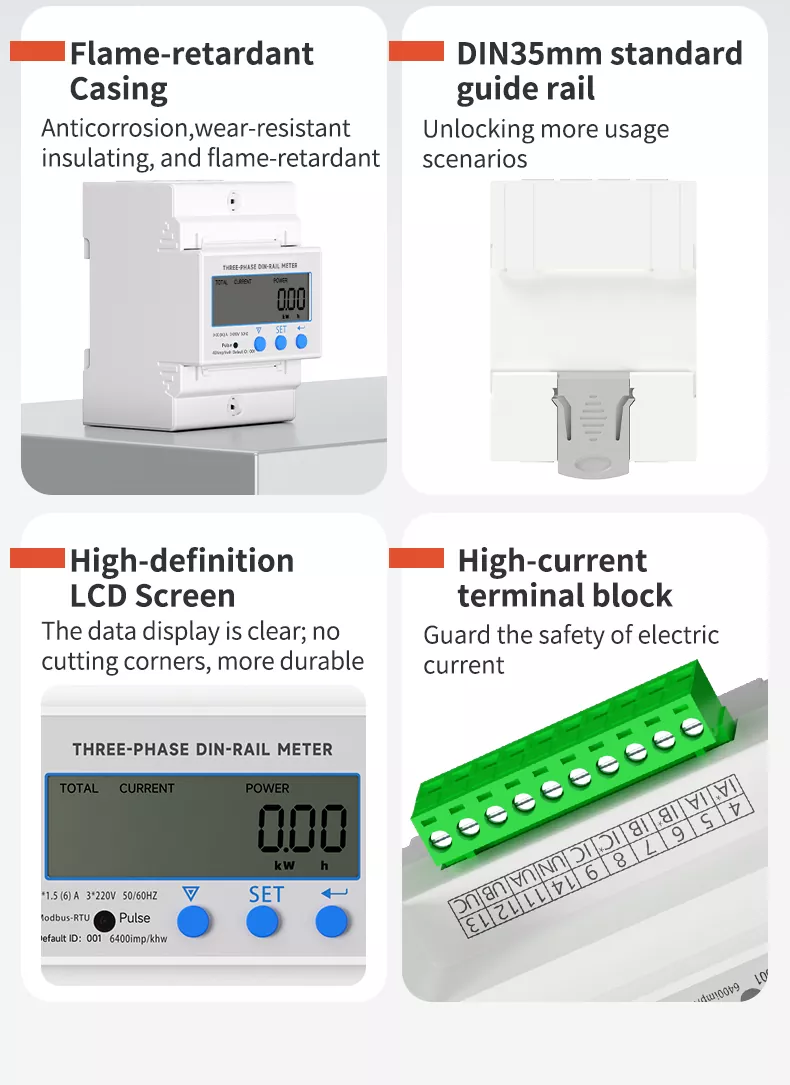

QUATRE POINTS DE VENTE PRINCIPAUX

• BOÎTIER IGNIFUGE : Anticorrosion, résistant à l'usure, isolant et ignifuge, garantissant une utilisation sûre à long terme.

• RAIL DE GUIDAGE STANDARD DIN35MM : Déverrouillage de plus de scénarios d'utilisation, compatible avec diverses armoires de distribution et équipements électriques.

• ÉCRAN LCD HAUTE DÉFINITION : champ de vision complet de 178°, affichage clair des données, pas d'angle mort pour la lecture.

• BORNIERS À COURANT ÉLEVÉ : Fabriqué en cuivre à haute conductivité, garantissant la sécurité du courant électrique, avec de faibles pertes et une sortie rapide.

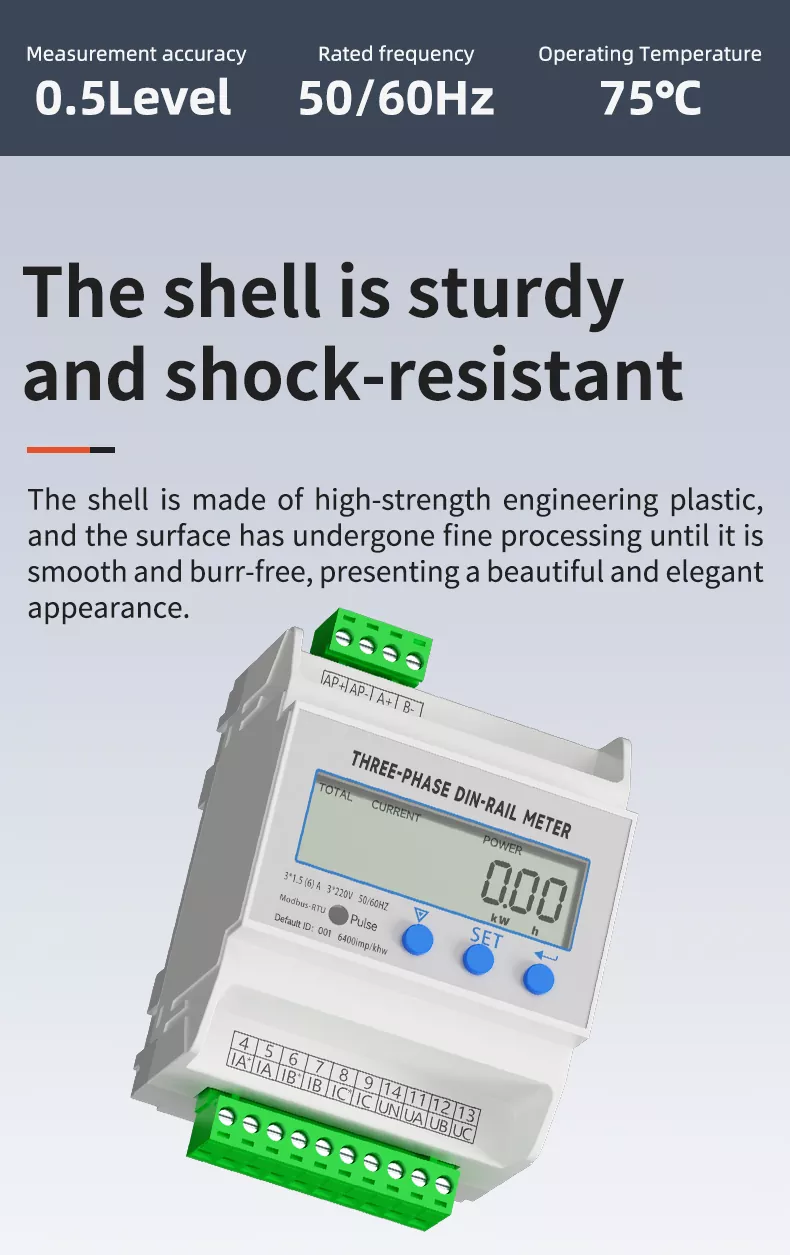

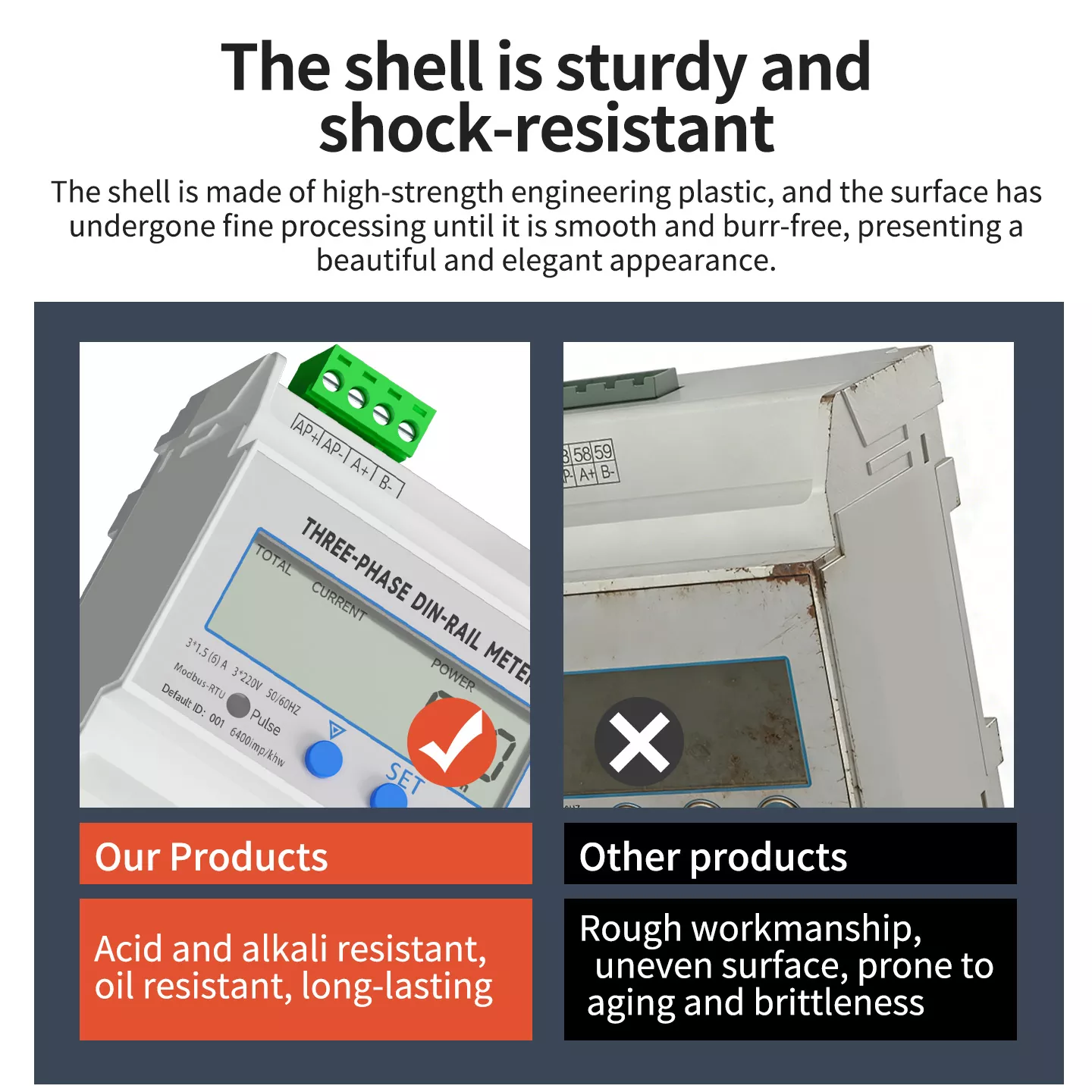

LA COQUE EST ROBUSTE ET RÉSISTANTE AUX CHOCS

La coque est fabriquée en plastique technique à haute résistance et la surface a subi un traitement fin jusqu'à ce qu'elle soit lisse et sans bavures, présentant une apparence belle et élégante. Il a une excellente résistance aux chocs et à la compression, peut résister aux collisions quotidiennes et aux vibrations mécaniques, et ne se déformera pas et ne s'endommagera pas. Le matériau est anticorrosion et anti-vieillissement, adapté à une utilisation stable à long terme dans divers environnements industriels complexes, avec une plage de température de fonctionnement de 20 à 70 °C (modèles améliorés jusqu'à 75 °C).

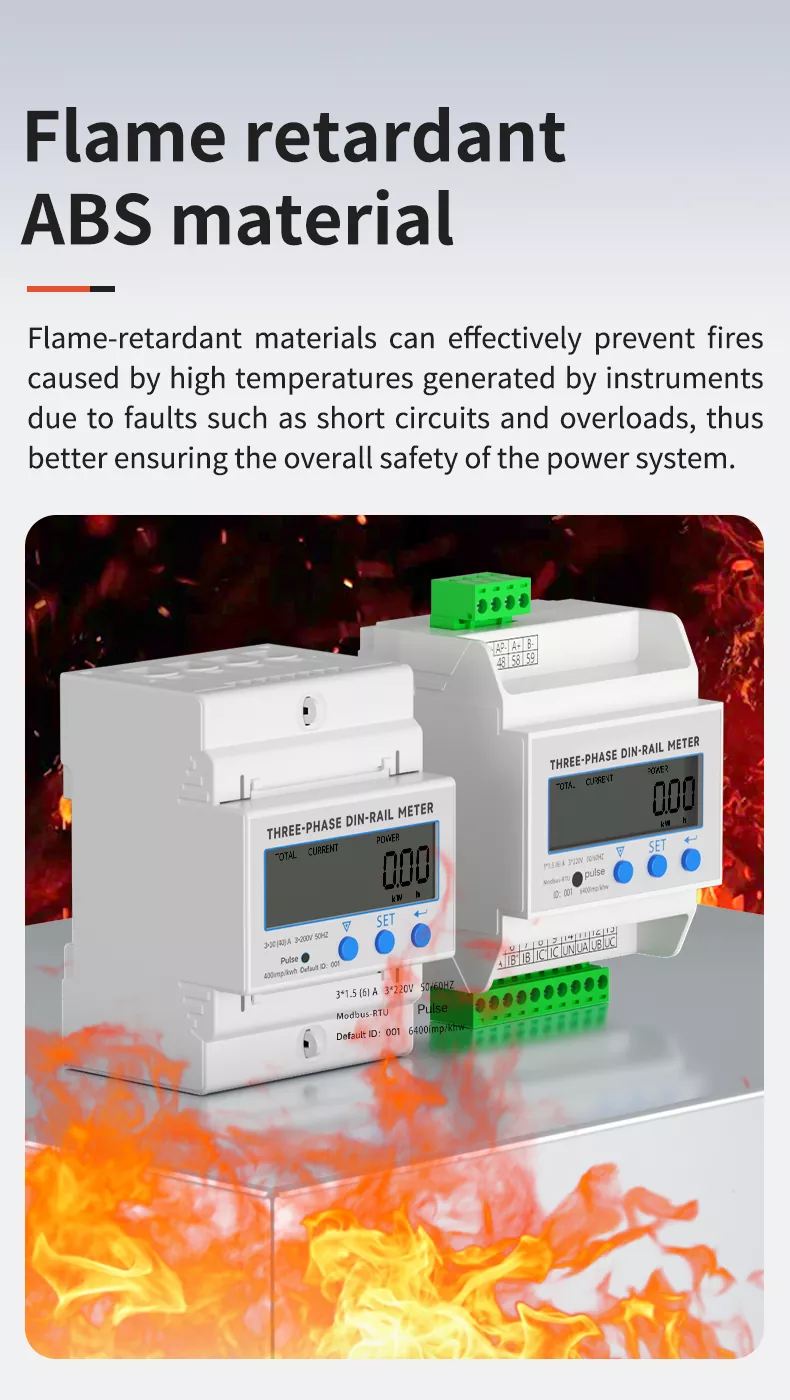

MATÉRIAU ABS IGNIFUGE

La coque adopte un plastique technique ABS ignifuge haute performance avec d'excellentes propriétés ignifuges et isolantes. Il peut inhiber efficacement la combustion et prévenir les incendies causés par les températures élevées générées par les instruments en raison de défauts tels que les courts-circuits et les surcharges, garantissant ainsi mieux la sécurité globale du système électrique. Le matériau est également résistant aux acides et aux alcalis, à l’huile et au vieillissement, avec une longue durée de vie.

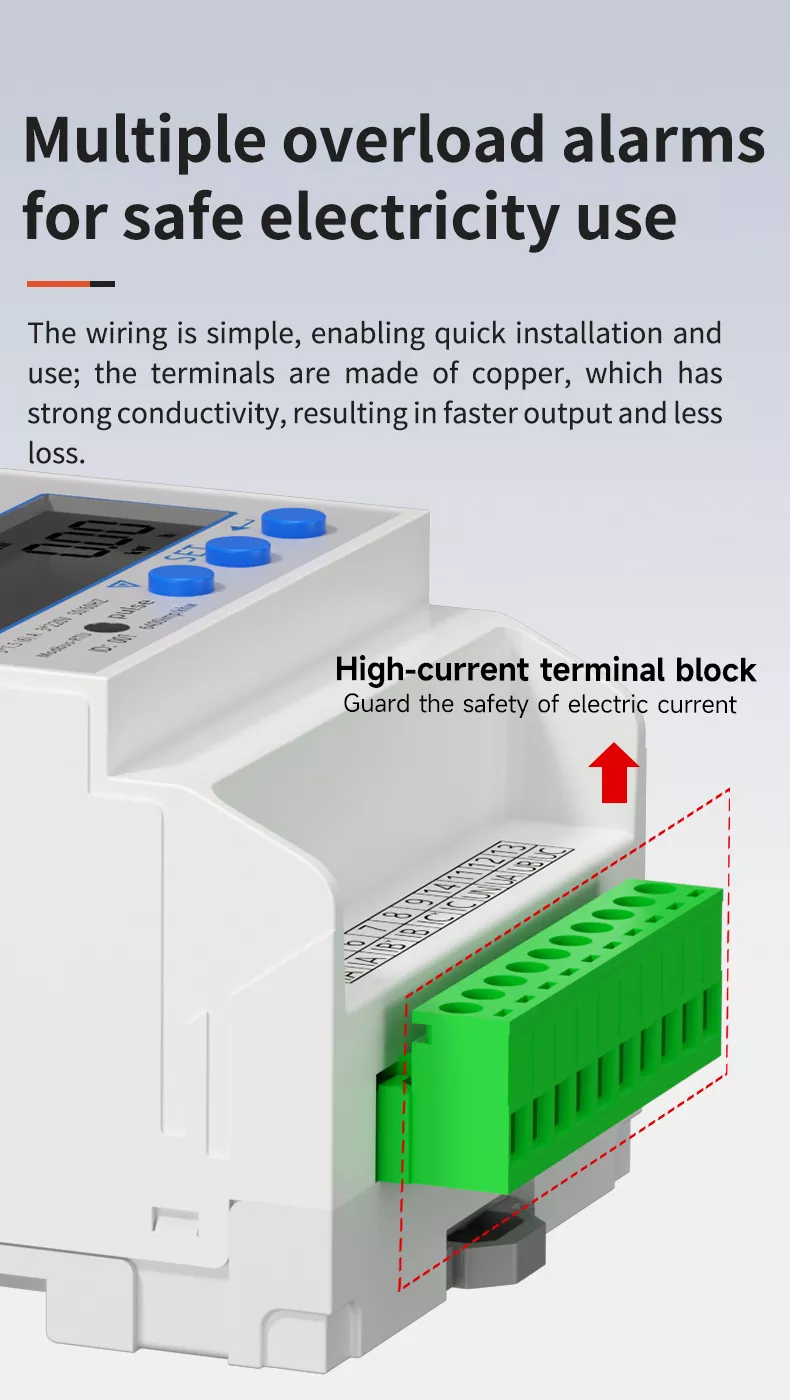

ALARMES DE SURCHARGE MULTIPLES POUR UNE UTILISATION SÉCURISÉE DE L'ÉLECTRICITÉ

Le câblage est simple, permettant une installation et une utilisation rapides ; les bornes sont en cuivre, qui présente une forte conductivité, ce qui entraîne une sortie plus rapide et moins de pertes. Le compteur est équipé de plusieurs fonctions d'alarme de surcharge, qui peuvent déclencher une alarme à temps lorsque le courant ou la puissance dépasse le seuil défini, rappelant aux utilisateurs de prendre des mesures pour éviter les dommages à l'équipement et les accidents de sécurité causés par une surcharge, protégeant ainsi efficacement la sécurité de l'utilisation de l'électricité.

CÂBLAGE FACILE À INSTALLER ET SÉCURISÉ

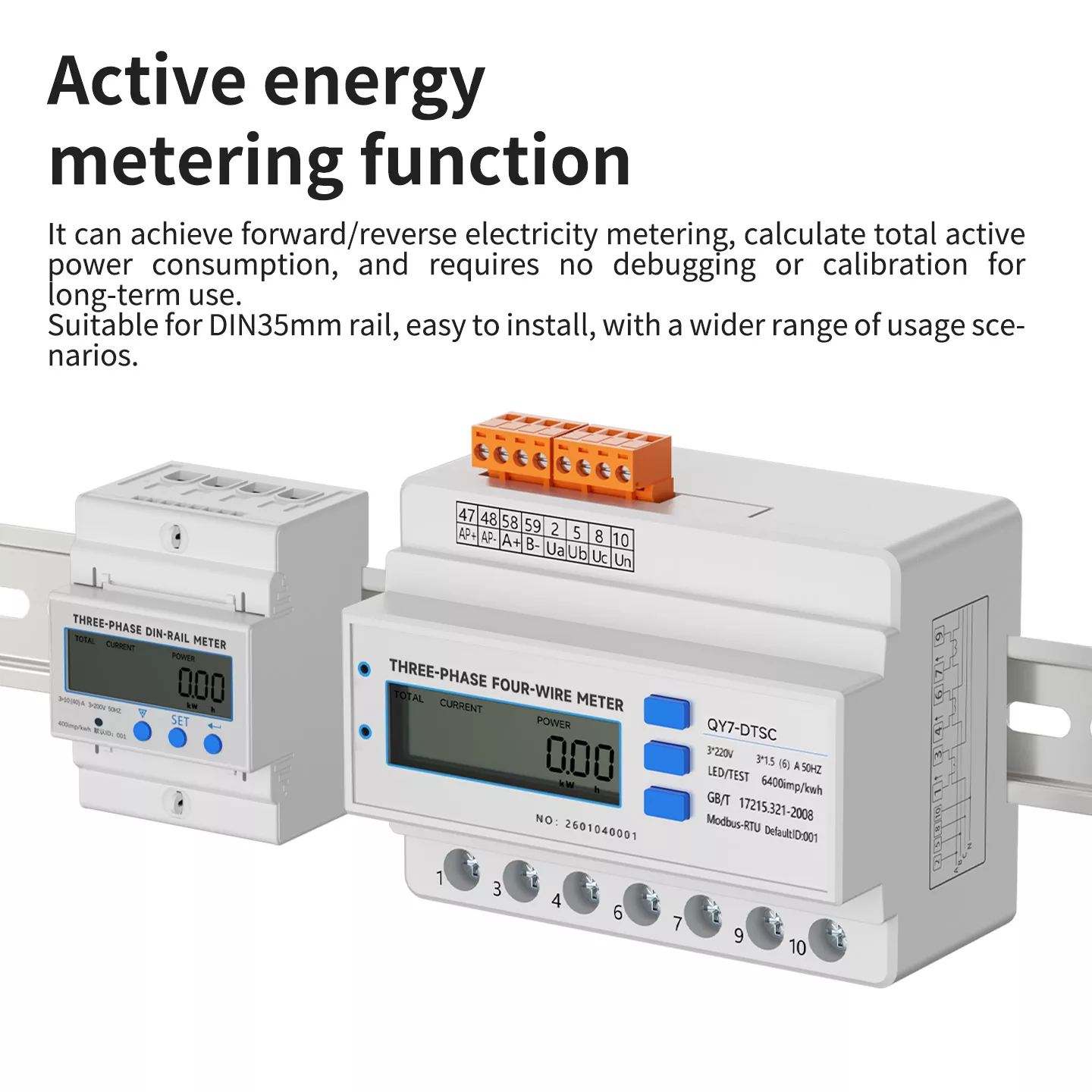

Le compteur est adapté au rail de guidage standard DIN35 mm, avec une installation et un démontage faciles, pas besoin d'outils compliqués. La méthode de câblage « de haut en bas » est claire et intuitive, avec un marquage clair des bornes, ce qui peut efficacement éviter un mauvais câblage. Les bornes en cuivre à courant élevé sont fermes et fiables, difficiles à desserrer sous des vibrations à long terme, garantissant un fonctionnement sûr et stable. Il peut réaliser une mesure d'électricité avant/arrière, calculer la consommation totale d'énergie active et ne nécessite aucun débogage ou étalonnage pour une utilisation à long terme.

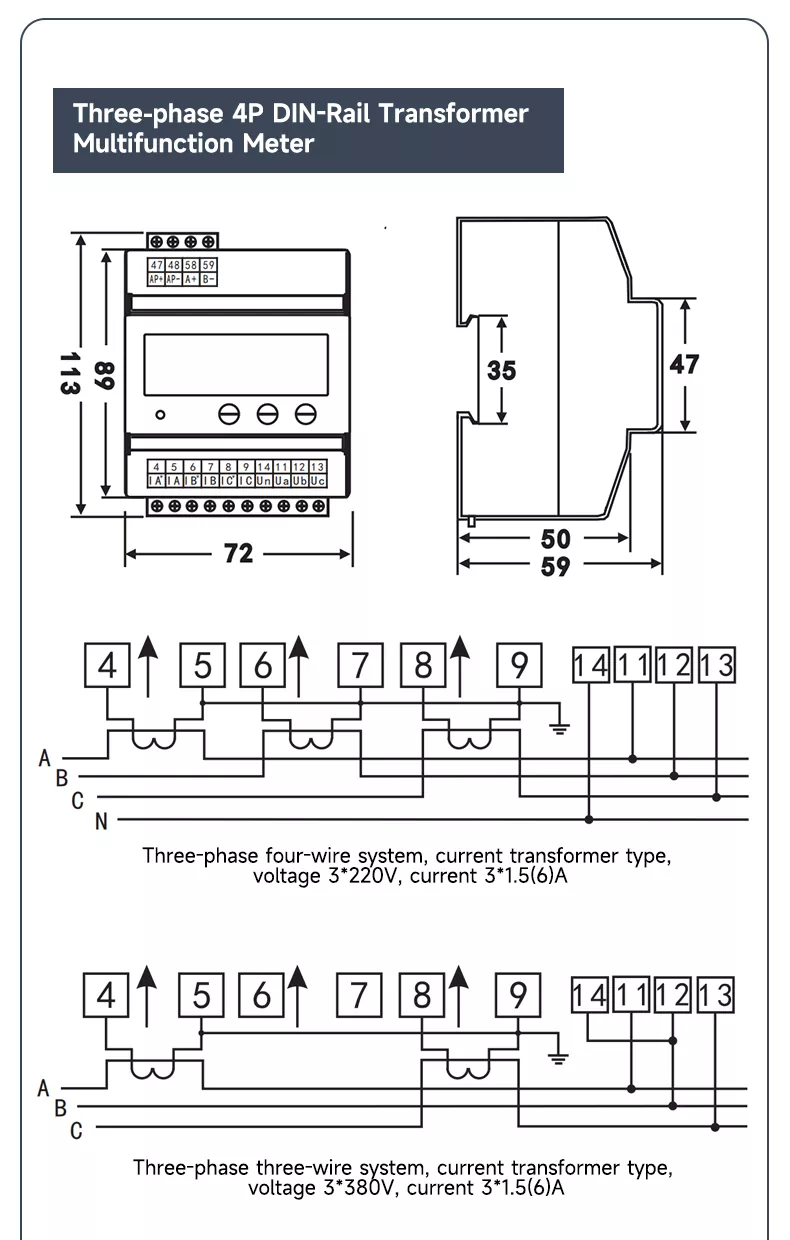

DIMENSIONS DU PRODUIT (SPÉCIFIQUE AU MODÈLE 4P)

• DIMENSIONS HORS TOUT : 72 mm (L) × 89 mm (H) × 59 mm (P)

• DIMENSIONS DE MONTAGE : Compatible avec le rail de guidage standard DIN35 mm

• DISPOSITION DES BORNES : 13 bornes pour l'entrée courant/tension et la communication

• DIMENSIONS ALTERNATIVES DU TYPE DIRECT 4P : 72 mm (L) × 66 mm (H) × 65 mm (P)

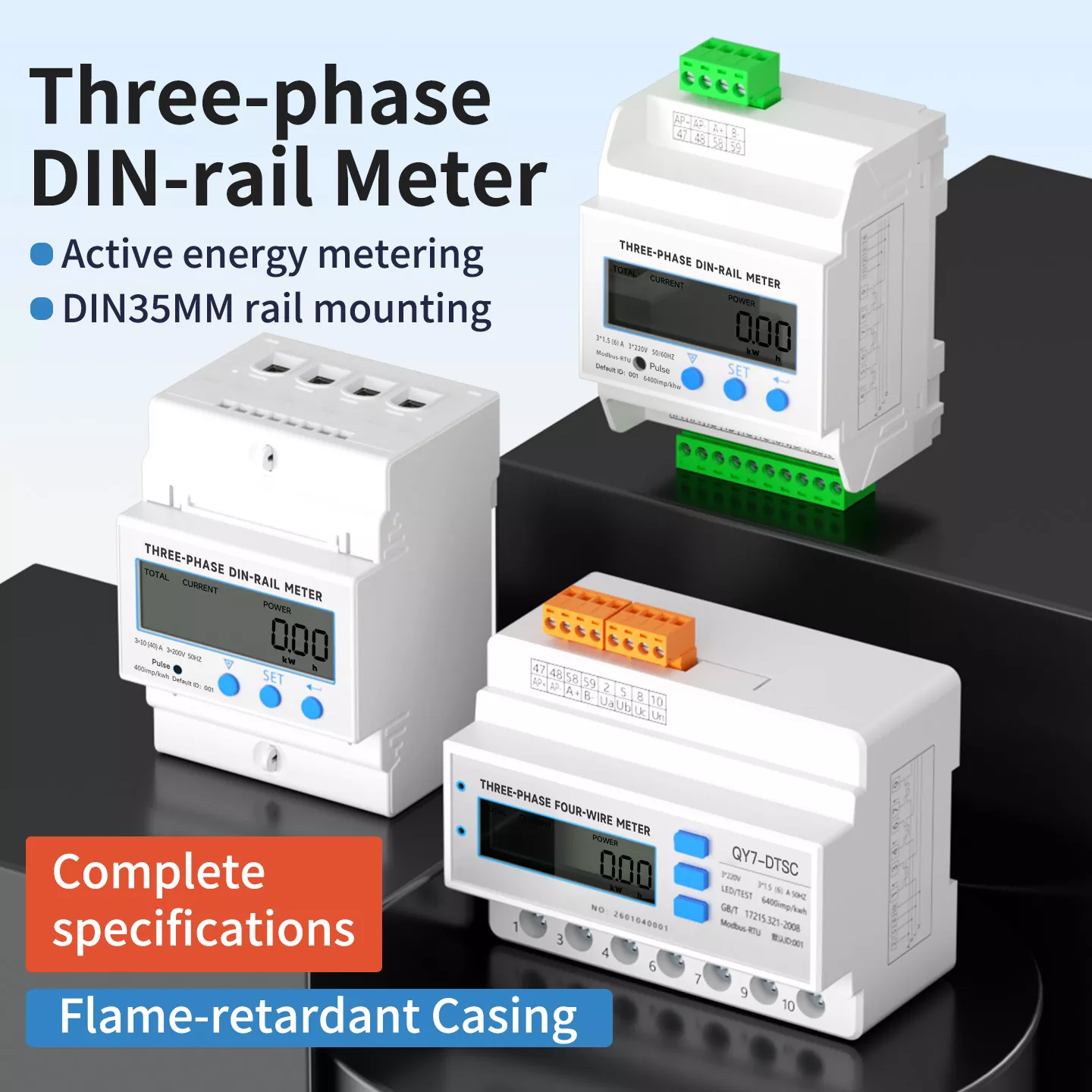

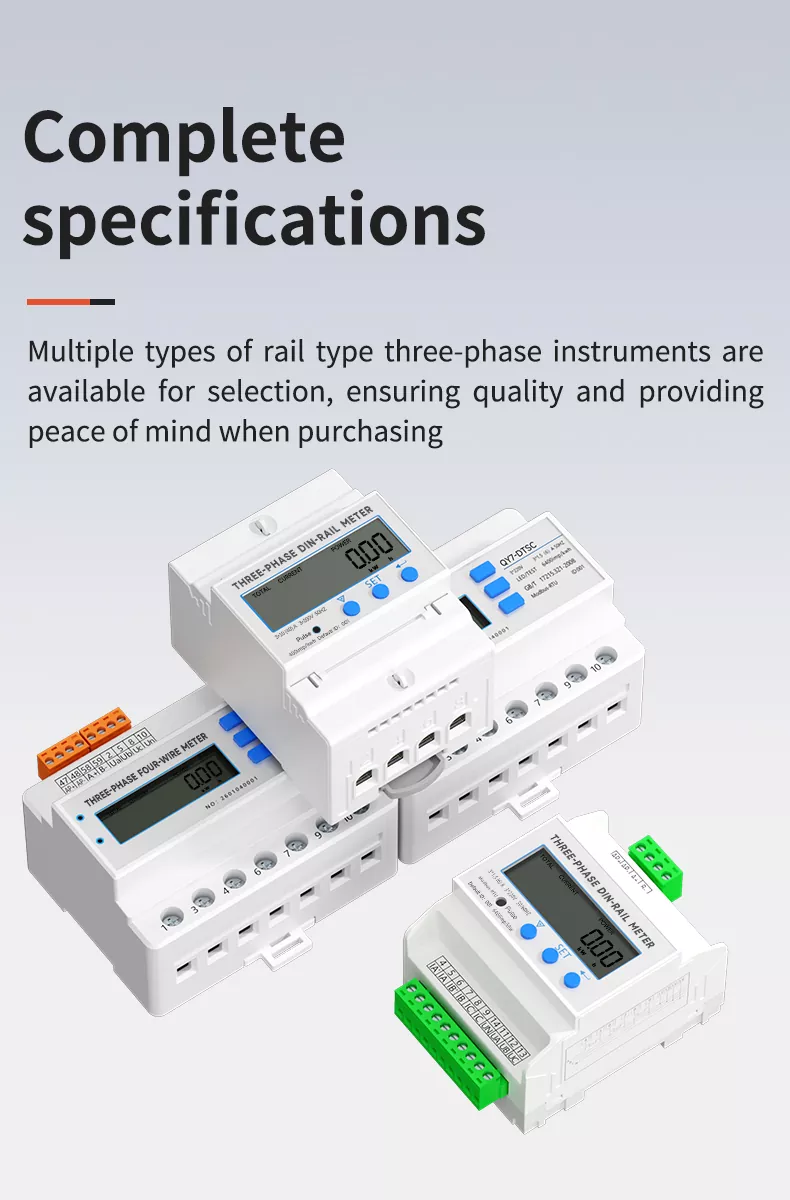

SPÉCIFICATIONS COMPLÈTES

Nous proposons une gamme complète de modèles de compteurs triphasés sur rail DIN, y compris le type direct et le type transformateur, 4P et autres spécifications, pour répondre aux besoins des différentes conditions de travail. Le produit prend en charge plusieurs spécifications de tension et de courant, compatible avec les systèmes triphasés à trois et quatre fils, et peut être largement utilisé dans la surveillance de l'alimentation, la mesure de l'énergie, l'automatisation industrielle et d'autres scénarios. Des modèles complets, une qualité fiable, offrant une tranquillité d'esprit lors de l'achat.

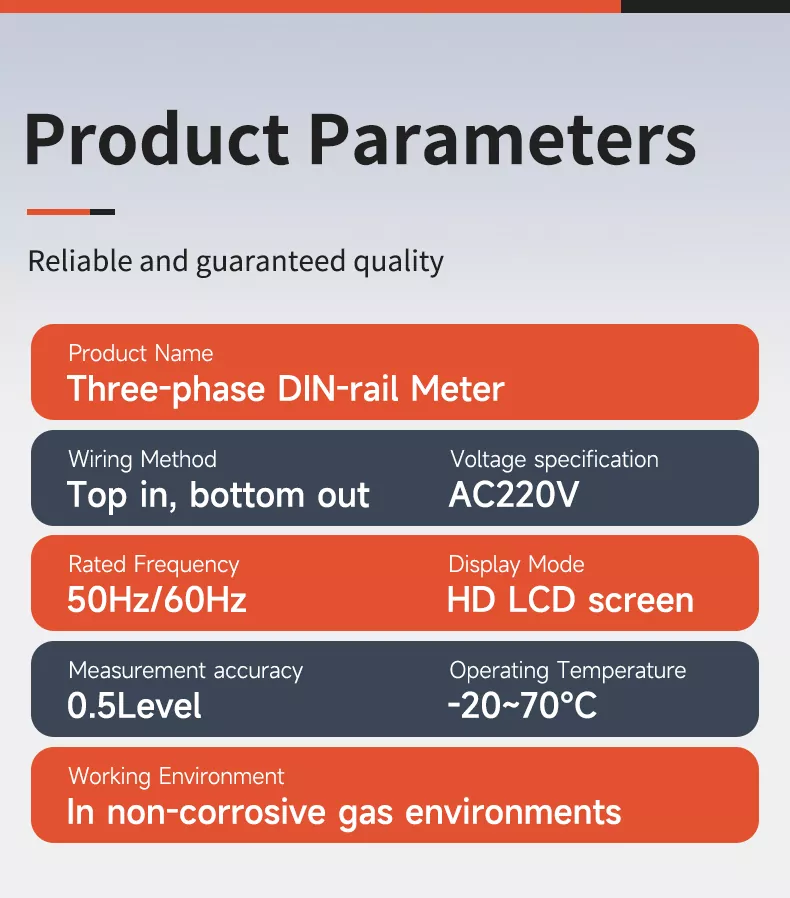

PARAMÈTRES DU PRODUIT

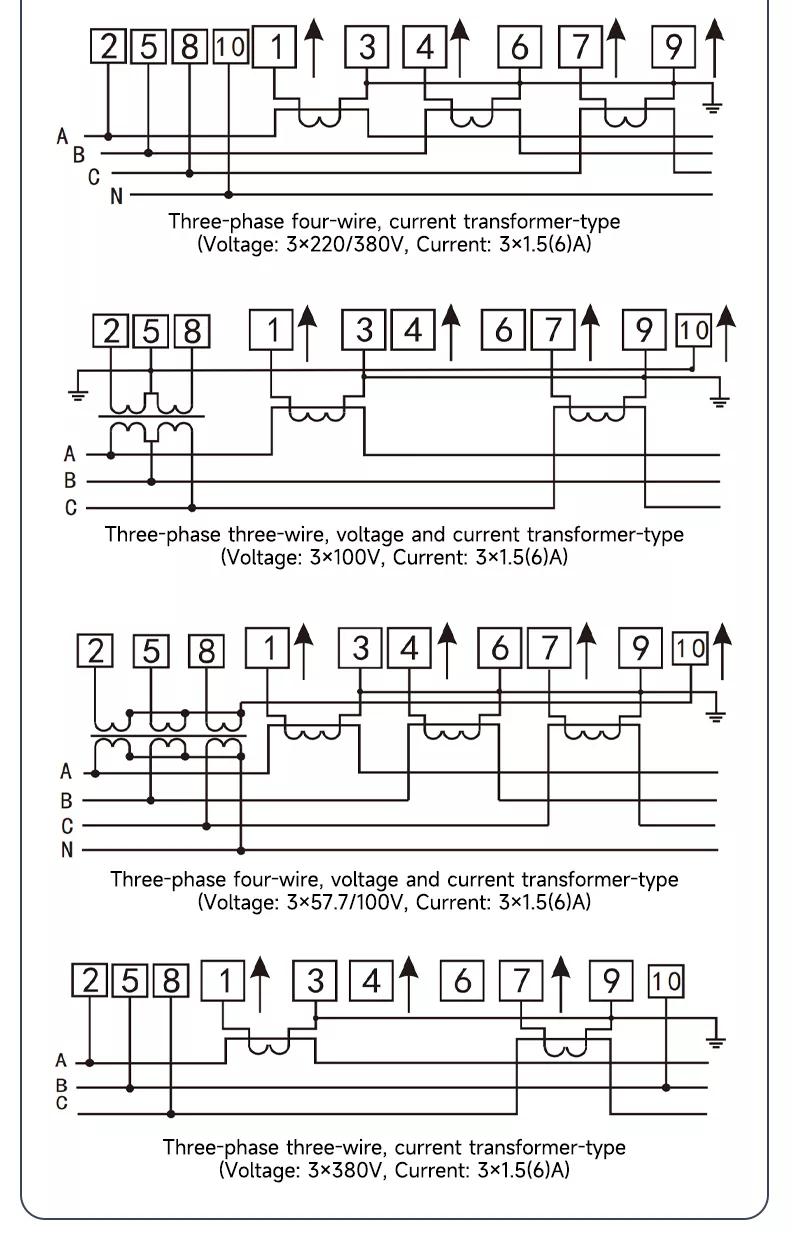

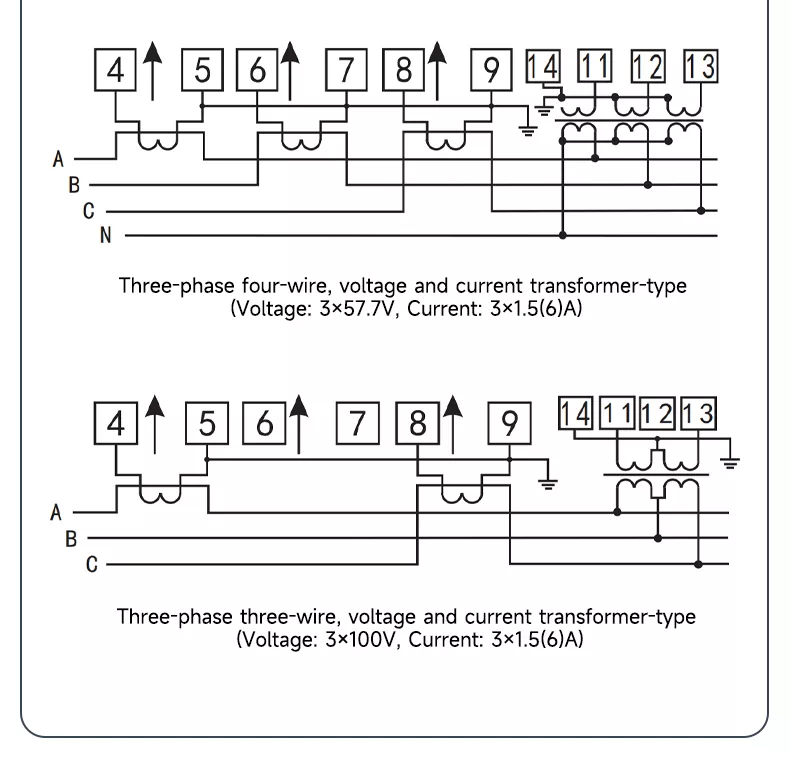

SCHÉMA DE CÂBLAGE (SPÉCIFIQUE AU MODÈLE 4P)

CÂBLAGE DE TYPE TRANSFORMATEUR

SYSTÈME TRIPHASÉ À QUATRE FILS : TENSION 3 × 220 V, COURANT 3 × 1,5 (6) A

SYSTÈME TRIPHASÉ À TROIS FILS : TENSION 3 × 380 V, COURANT 3 × 1,5 (6) A

TRIPHASÉ À QUATRE FILS (TRANSFORMATEUR DE TENSION ET DE COURANT) : TENSION 3 × 57,7 V, COURANT 3 × 1,5 (6) A

TRIPHASÉ À TROIS FILS (TRANSFORMATEUR DE TENSION ET DE COURANT) : TENSION 3 × 100 V, COURANT 3 × 1,5 (6) A

CÂBLAGE DE TYPE DIRECT (POUR RÉFÉRENCE)

• TYPE DIRECT TRIPHASÉ À QUATRE FILS : TENSION 3×220/380 V, COURANT ≥3×5(20)A

• TYPE DIRECT À TROIS FILS TRIPHASÉS : TENSION 3×380 V, COURANT ≥3×5(20)A

Un marquage clair des bornes et un câblage standardisé rendent l'installation plus sûre et plus efficace.

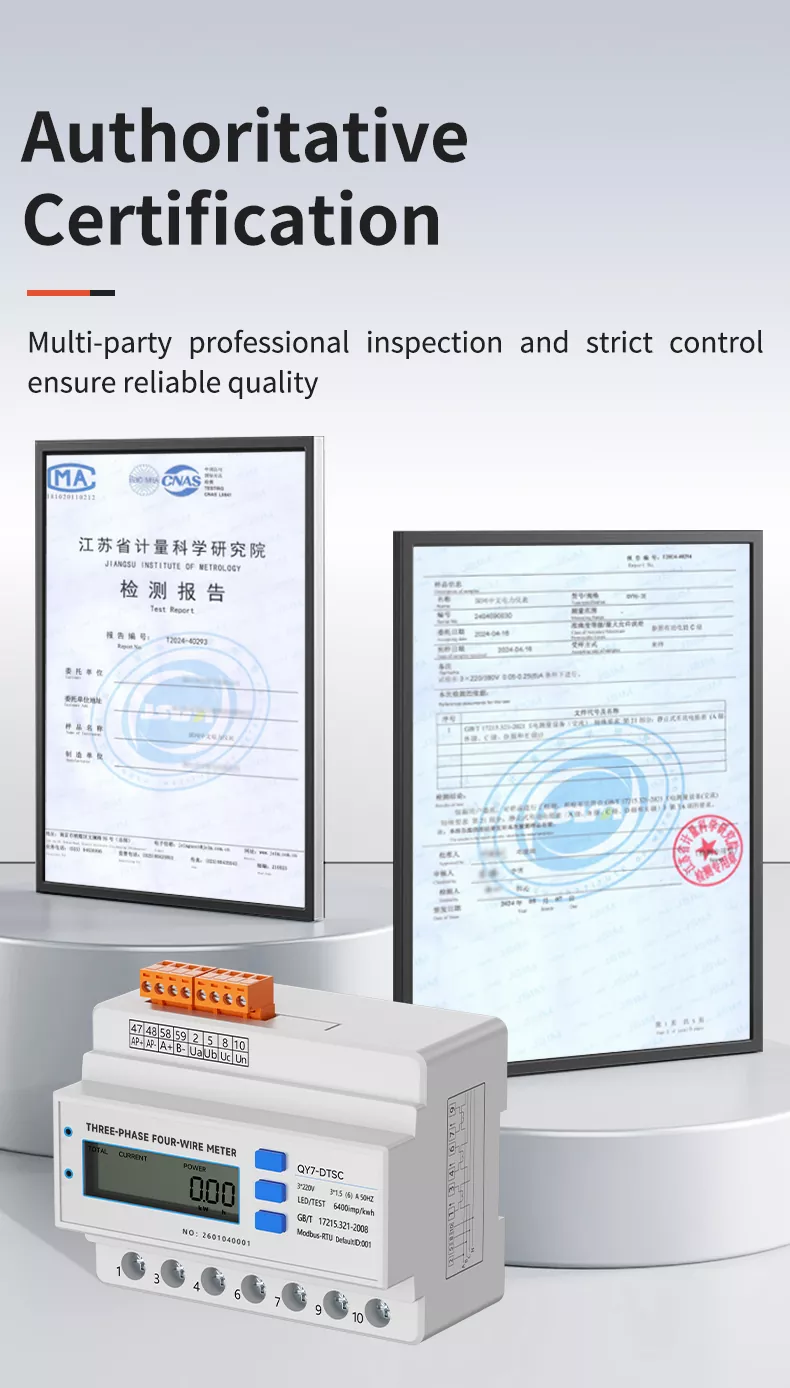

CERTIFICATION AUTORITATIVE

Notre compteur triphasé sur rail DIN a passé avec succès les tests et la certification en laboratoire professionnel, conformément aux normes industrielles nationales et internationales. L'ensemble du processus de production met en œuvre un contrôle de qualité strict, y compris l'étalonnage de la précision, le test de tension de tenue, le test de vieillissement et d'autres liens, garantissant la précision, la sécurité et la stabilité de chaque produit. Une certification faisant autorité offre une garantie solide pour les achats en gros et la coopération à long terme des clients mondiaux.

LARGEMENT UTILISÉ

Notre compteur triphasé sur rail DIN 4P est largement utilisé dans :

• SOUS-STATION : surveillance de l'alimentation et gestion de l'énergie

• ÉQUIPEMENT D'AUTOMATISATION : Contrôle de processus industriels et mesure de puissance

• FLUX DE PRODUCTION : Suivi et statistiques de consommation d'énergie des usines

• ARMOIRE DE DISTRIBUTION : surveillance et protection des paramètres du système de distribution d'énergie

• BÂTIMENT RÉSIDENTIEL : comptage d'énergie intelligent et gestion de l'énergie domestique

• GRAND MAGASIN : Statistiques et analyses de consommation d'énergie des bâtiments commerciaux

FAQ (6 ARTICLES)

1. QUELLE EST LA FONCTION PRINCIPALE DE CE PRODUIT ?

Il est principalement utilisé pour la surveillance complète des paramètres électriques (tension, courant, puissance, énergie, etc.), la mesure de l'énergie, les alarmes anormales et le téléchargement de communications dans les systèmes électriques triphasés, adaptés aux scénarios d'automatisation industrielle, de distribution d'énergie et de gestion de l'énergie.

2. QUEL EST LE NIVEAU DE PRÉCISION ?

Il adopte une haute précision de niveau 0,5, qui répond aux normes de mesure industrielle et de mesure légale, garantissant une acquisition de données et une mesure d'énergie précises.

3. QUELLES MÉTHODES DE CÂBLAGE PREND-IL EN CHARGE ?

Il prend en charge à la fois la connexion directe (pour un courant faible) et la connexion d'un transformateur (pour un courant/tension élevé), compatible avec les systèmes triphasés à trois et quatre fils, avec des options de câblage flexibles.

4. QUEL EST L'ANGLE DE VISION DE L'ÉCRAN LCD ?

L'écran dispose d'un champ de vision complet de 178°, permettant une lecture claire des données sous n'importe quel angle, sans angles morts.

5. A-T-IL UNE FONCTION DE COMMUNICATION ?

Oui, il prend en charge le protocole de communication Modbus RTU, qui peut réaliser le téléchargement de données et la surveillance à distance, adapté aux systèmes intelligents de gestion de l'alimentation.

6. QUELLE EST LA PLAGE DE TEMPÉRATURE DE FONCTIONNEMENT ?

La température de fonctionnement standard est de  20 à 70 ° C et les modèles améliorés peuvent résister jusqu'à 75 ° C, adaptés à divers environnements industriels.
