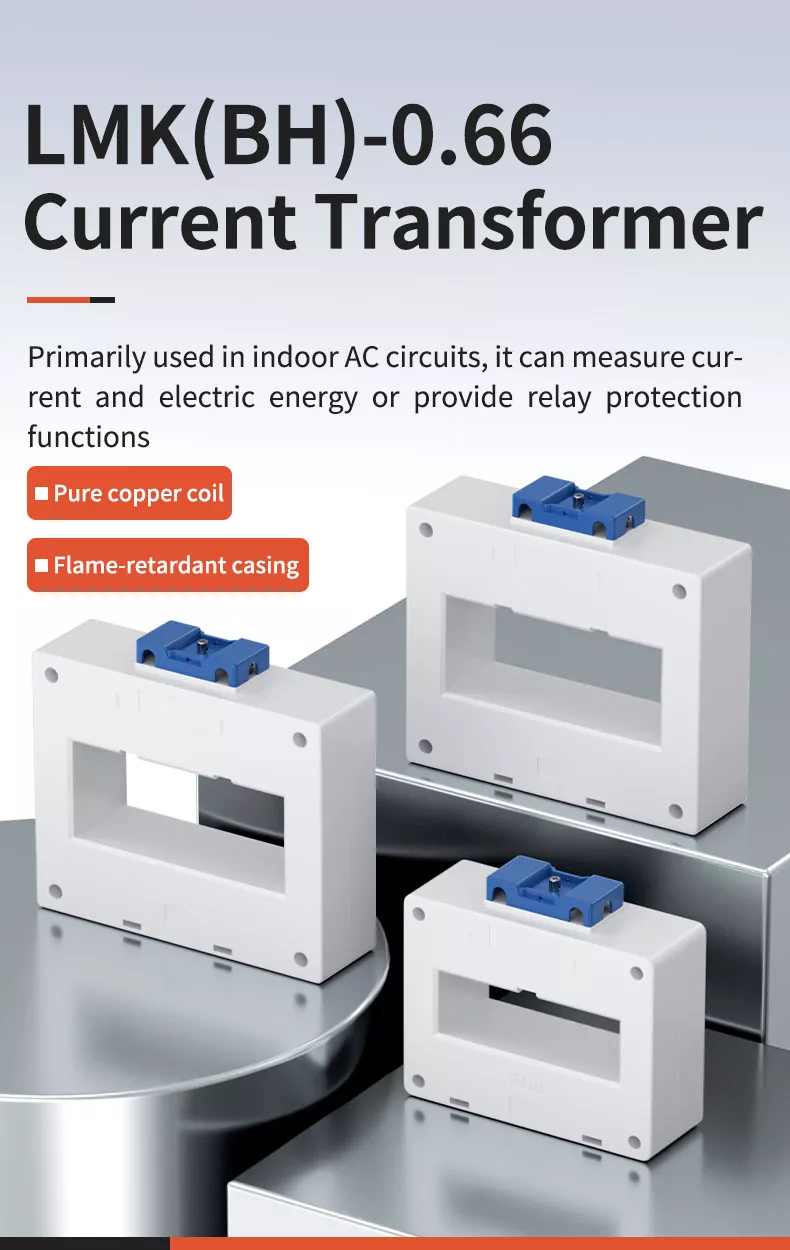

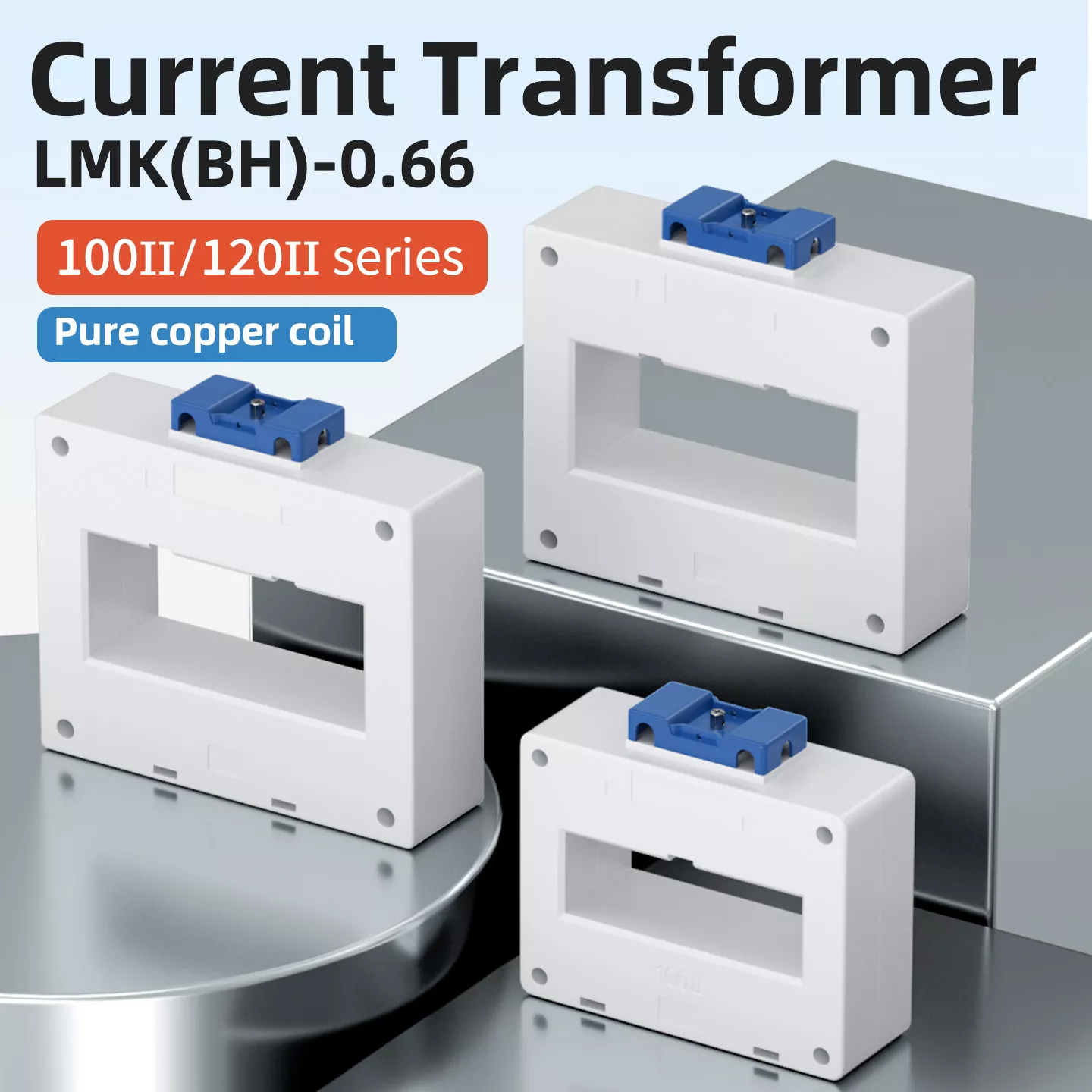

Transformateur de courant Lmk(BH) 0,66 100II/120II

Le transformateur de courant Lmk(BH) 0,66 100II/120II est un instrument de mesure haute performance spécialement conçu pour l'alimentation CA intérieure. systèmes de distribution. Il est principalement utilisé pour la mesure du courant, la mesure de l'énergie électrique et la protection des relais dans armoires de puissance, boîtes de distribution et équipements électriques industriels. Adopter un noyau de tôle d'acier au silicium de haute qualité et bobine de cuivre pur de haute pureté, il assure une conductivité magnétique stable et une faible perte de puissance. Avec ABS ignifuge coque, bonne isolation et fortes performances anti-interférences, il peut fonctionner en toute sécurité et de manière stable pendant une longue période sous conditions nominales. Il s'agit d'un composant essentiel pour une surveillance sûre et précise de l'alimentation.

Présentation de l'entreprise

Engagé à fournir des services complets pour le contrôle de l’automatisation industrielle. Satisfaire les besoins de tous les aspects de le système d'alimentation avec une distribution d'énergie intelligente précise, fiable, économe en énergie et respectueuse de l'environnement produits. Nous adhérons à un contrôle de qualité strict depuis la R&D jusqu'à la production, garantissant que chaque produit répond aux normes internationales. normes et nous nous efforçons d'être un partenaire de confiance pour les clients mondiaux du secteur des équipements de mesure électrique.

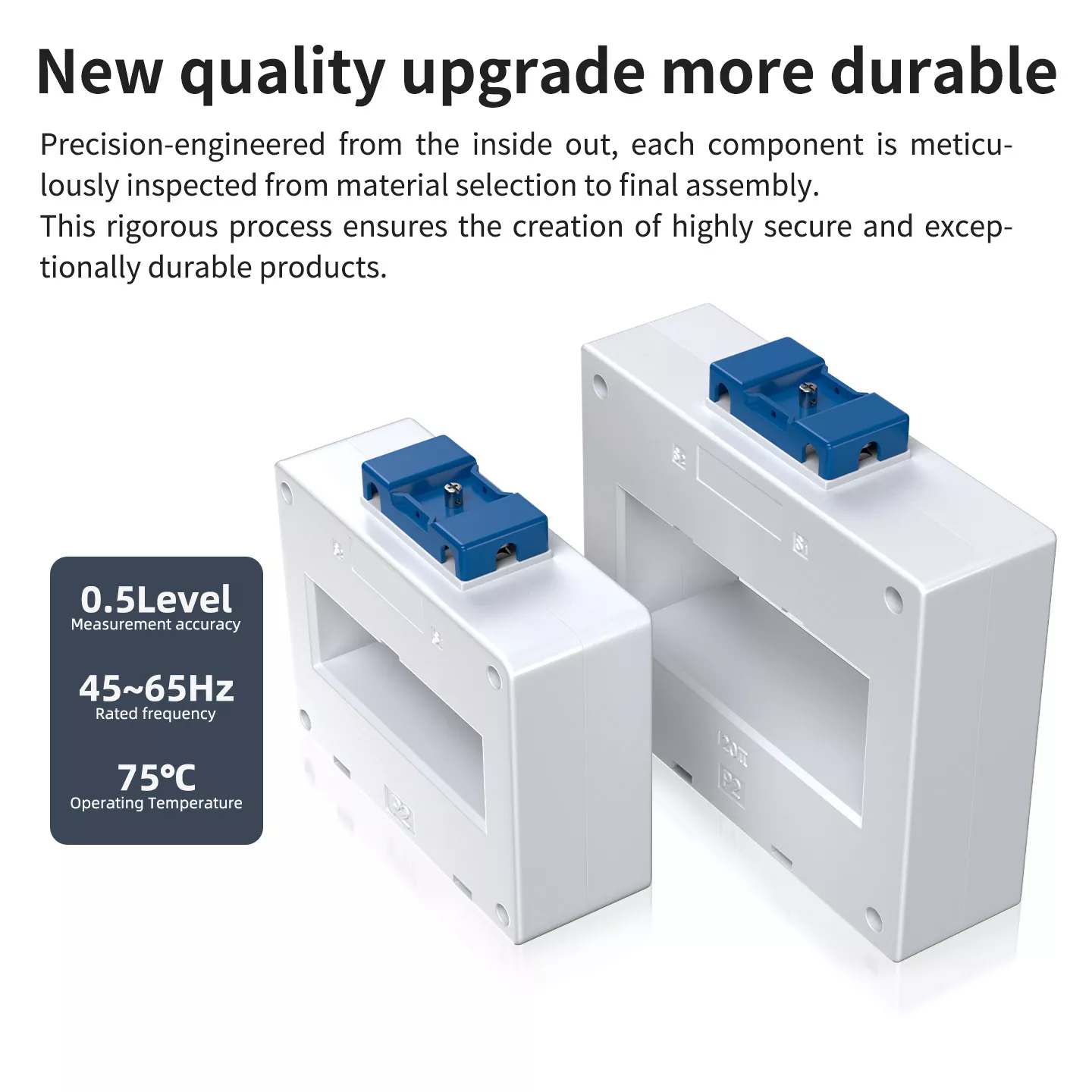

Nouvelle mise à niveau de qualité et plus durable

Notre transformateur de courant Lmk(BH) 0,66 100II/120II a subi une mise à niveau de qualité complète. Sélection stricte d'acier au silicium de haute qualité Le noyau en tôle de fer et le cuivre sans oxygène de haute pureté assurent une conductivité magnétique stable et une faible génération de chaleur. Le La coque ABS ignifuge est robuste, résistante à la corrosion et au vieillissement. Chaque produit passe un vieillissement professionnel Test, test de tension de tenue et calibrage de précision avant la livraison. Il peut fonctionner en continu pendant une longue période environnements industriels difficiles, avec une sécurité plus élevée et une durée de vie plus longue, et peuvent résister à des températures élevées à court terme température jusqu'à 75°C.

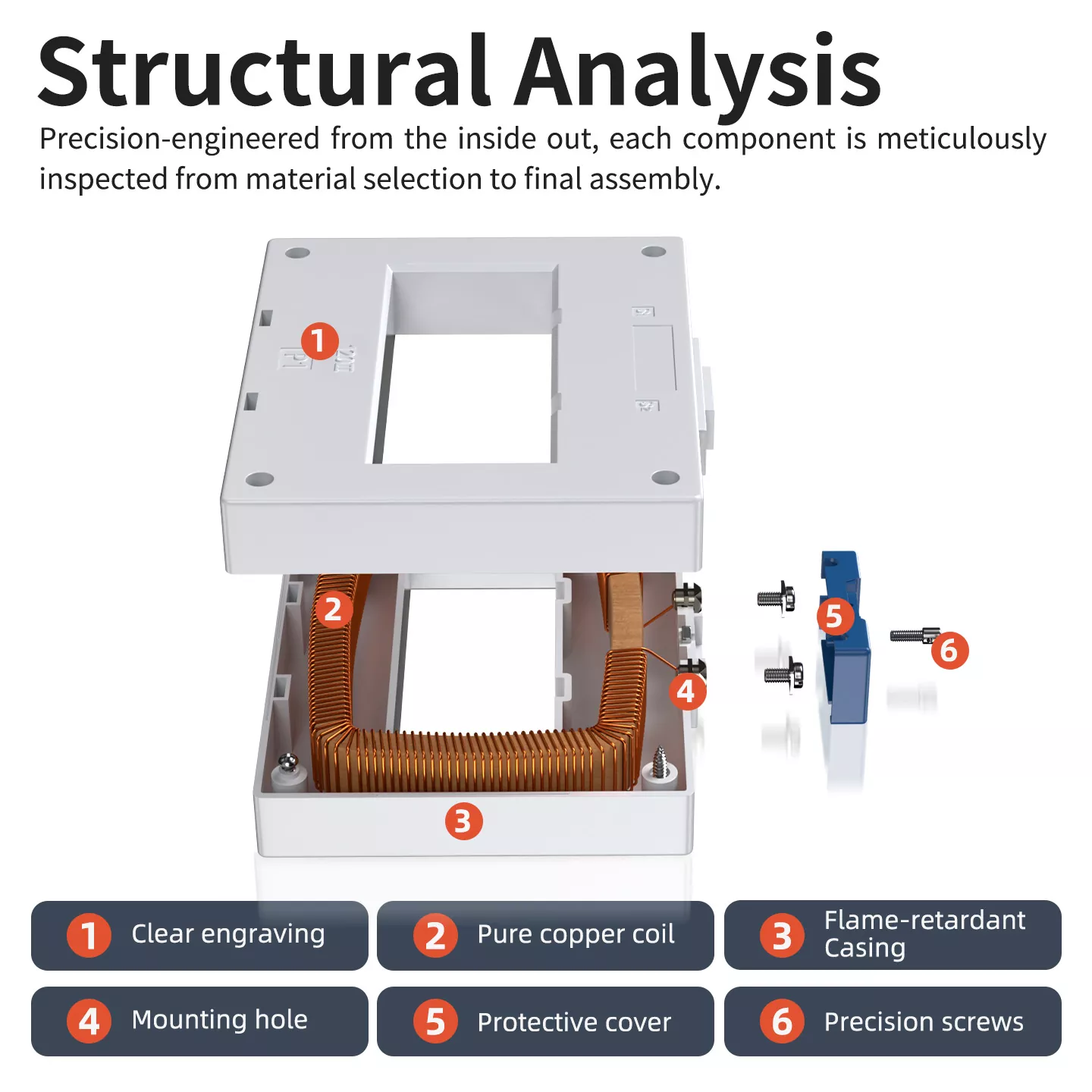

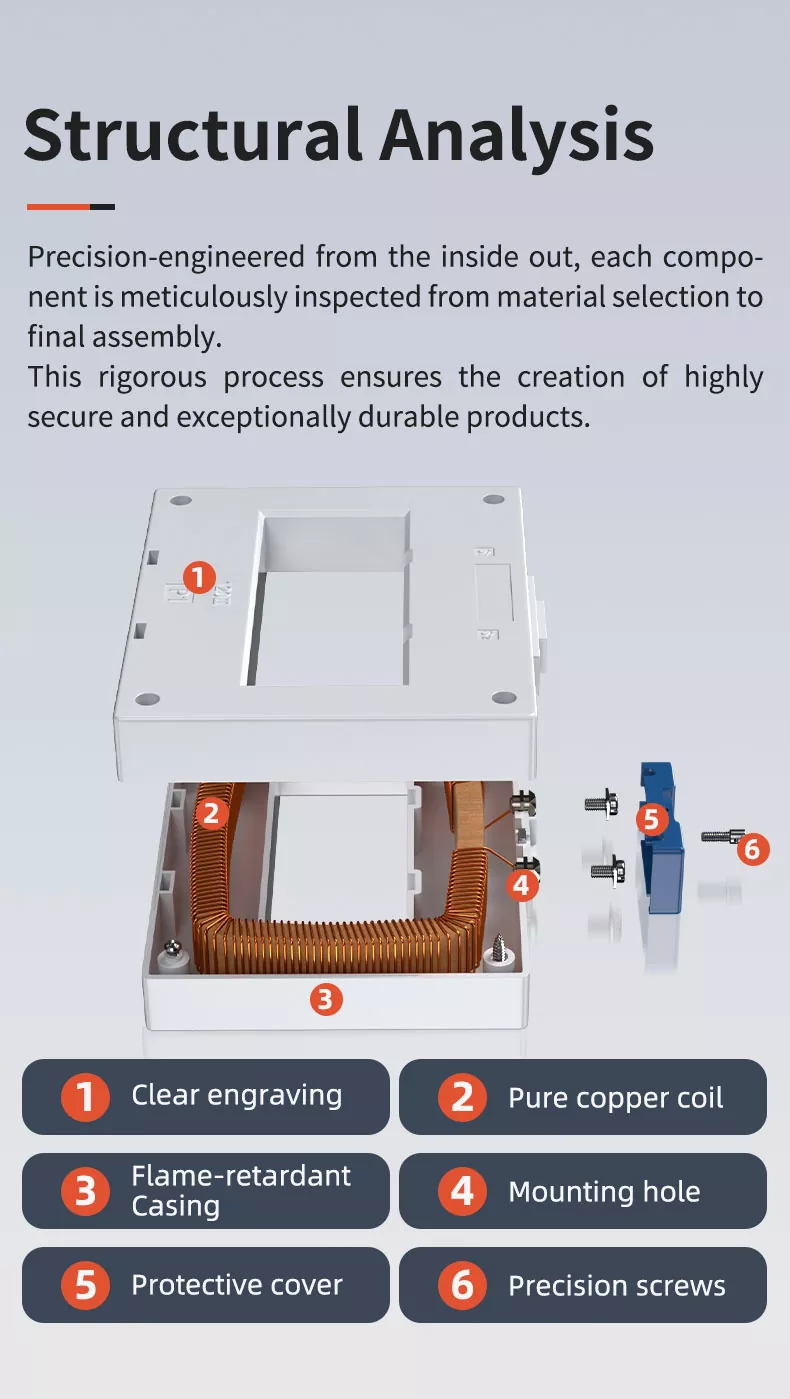

Analyse structurelle

Le transformateur de courant LMK(BH)0,66 adopte une structure compacte et raisonnable, composée de six composants principaux :

1. Gravure claire: Modèle et polarité clairement marqués pour une identification facile de l'installation.

2. Bobine de cuivre pur: Enroulement uniforme, faible résistance, haute conductivité et pas facile à brûler.

3. Boîtier ignifuge: Coque isolante haute résistance, sûre et anti-âge.

4. Trou de montage: Trous de montage standard, fixation du jeu de barres de support et fixation de la plaque de base.

5. Housse de protection: Protège les bornes de câblage, anti-poussière et anti-contact.

6. Vis de précision: Ferme et fiable, avec des trous de plombage pour une conception antivol.

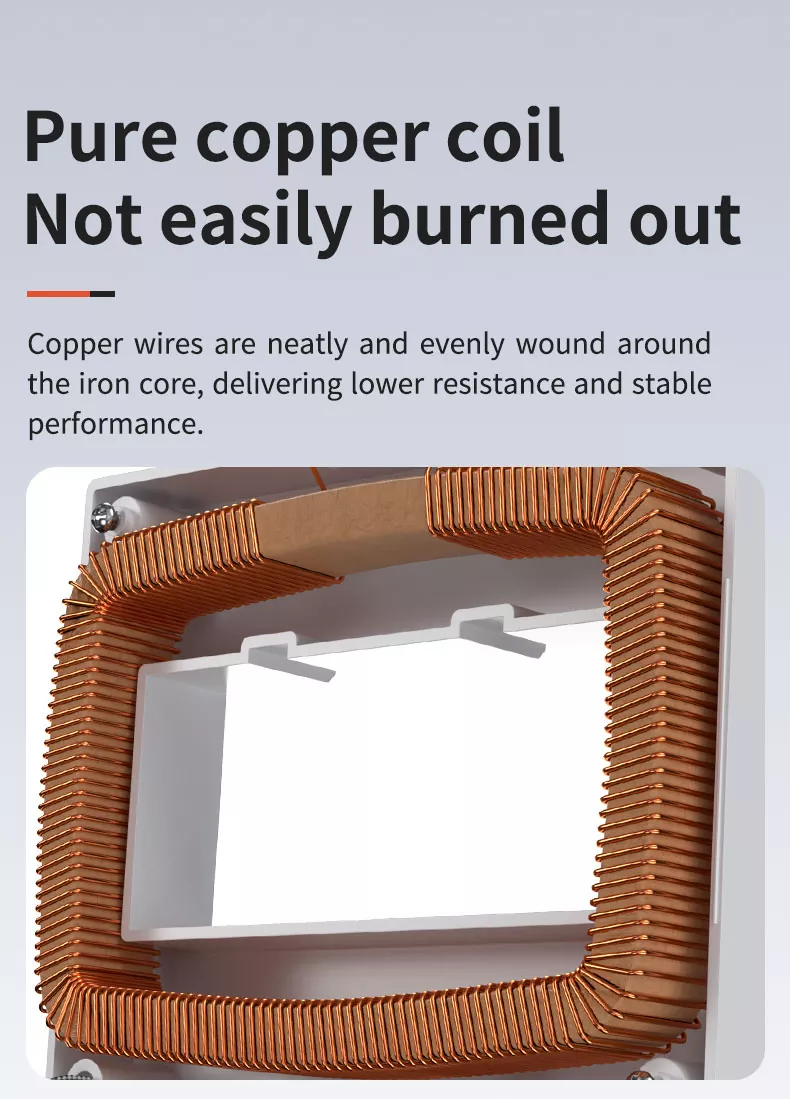

Bobines de haute qualité et mesure précise

Notre transformateur de courant utilise une bobine de cuivre pur de haute pureté et un noyau en tôle d'acier au silicium à haute perméabilité. Il dispose d'une technologie d'enroulement professionnelle, de tours uniformes, d'une inductance stable et d'une faible perte de puissance. Avec 0,5 niveau élevé Précision, il peut détecter et convertir avec précision le courant primaire en courant secondaire standard pour la mesure et comptage. Une forte capacité anti-interférence garantit une sortie stable même dans des environnements électromagnétiques complexes, répondant Exigences de mesure de qualité industrielle.

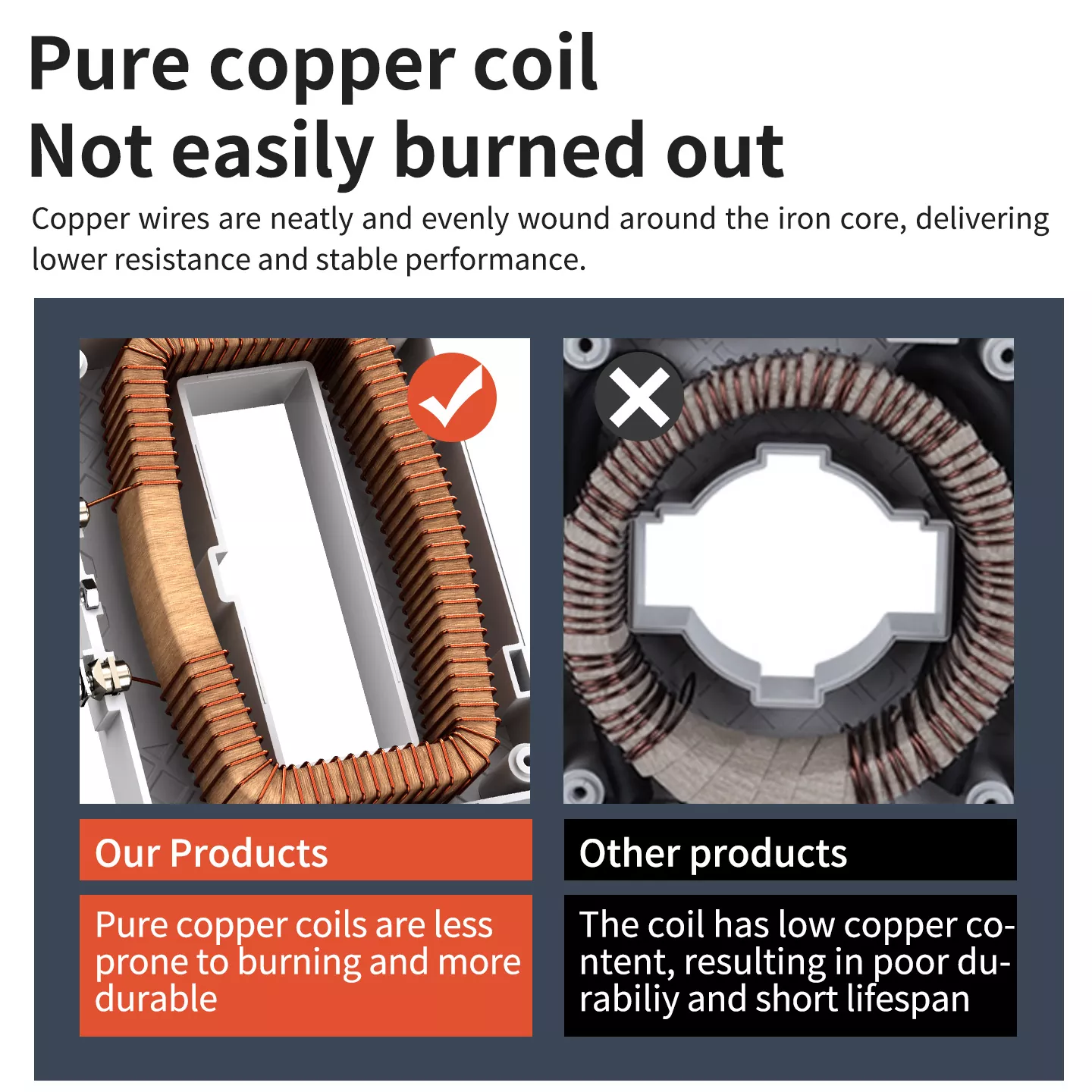

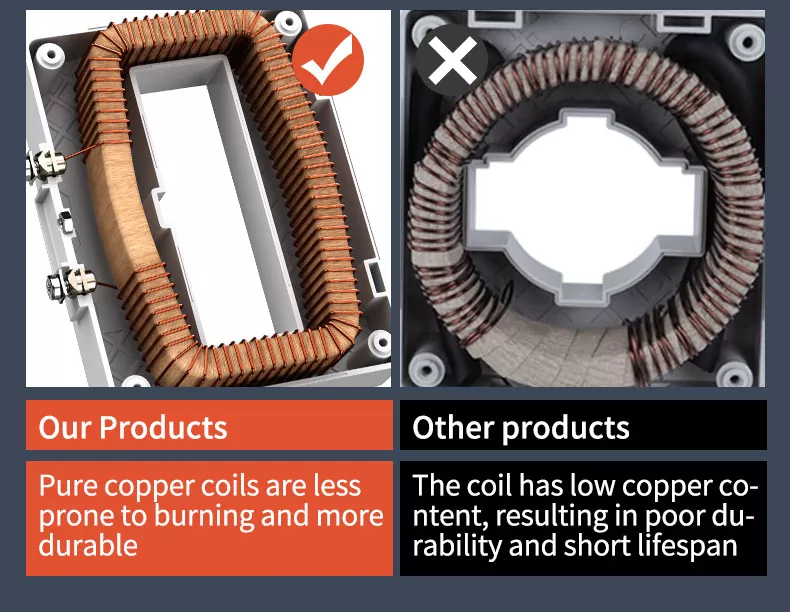

Nos produits par rapport à d'autres produits

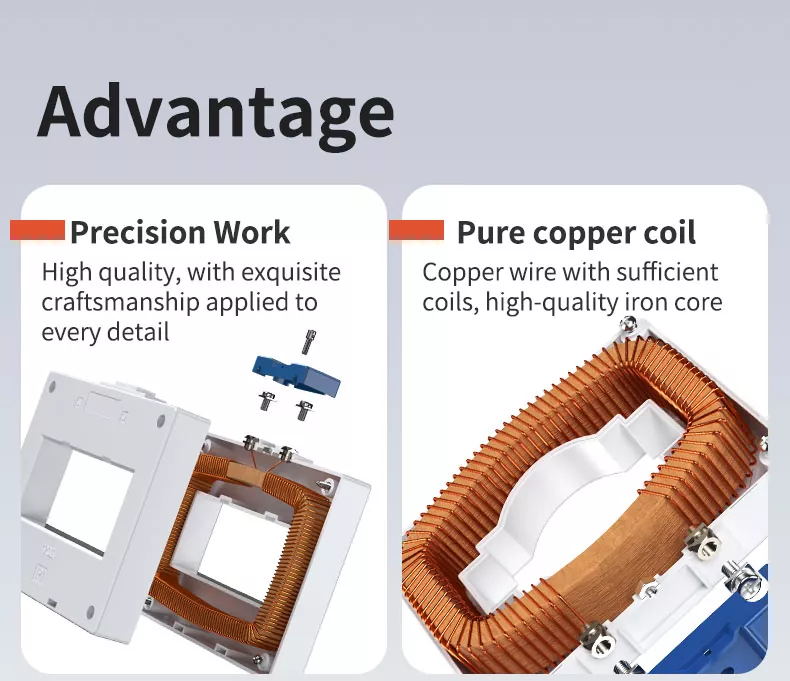

Avantage de base

1. Travail de précision: Un savoir-faire exquis est appliqué à chaque détail, du boîtier mat lisse au terminal précisément aligné blocs. Des matières premières de haute qualité garantissent des performances constantes sur tous les lots de produits.

2. Bobine de cuivre pur: Fil de cuivre avec suffisamment de bobines et noyau de fer de haute qualité, offrant une résistance inférieure et des performances stables, non facile à brûler.

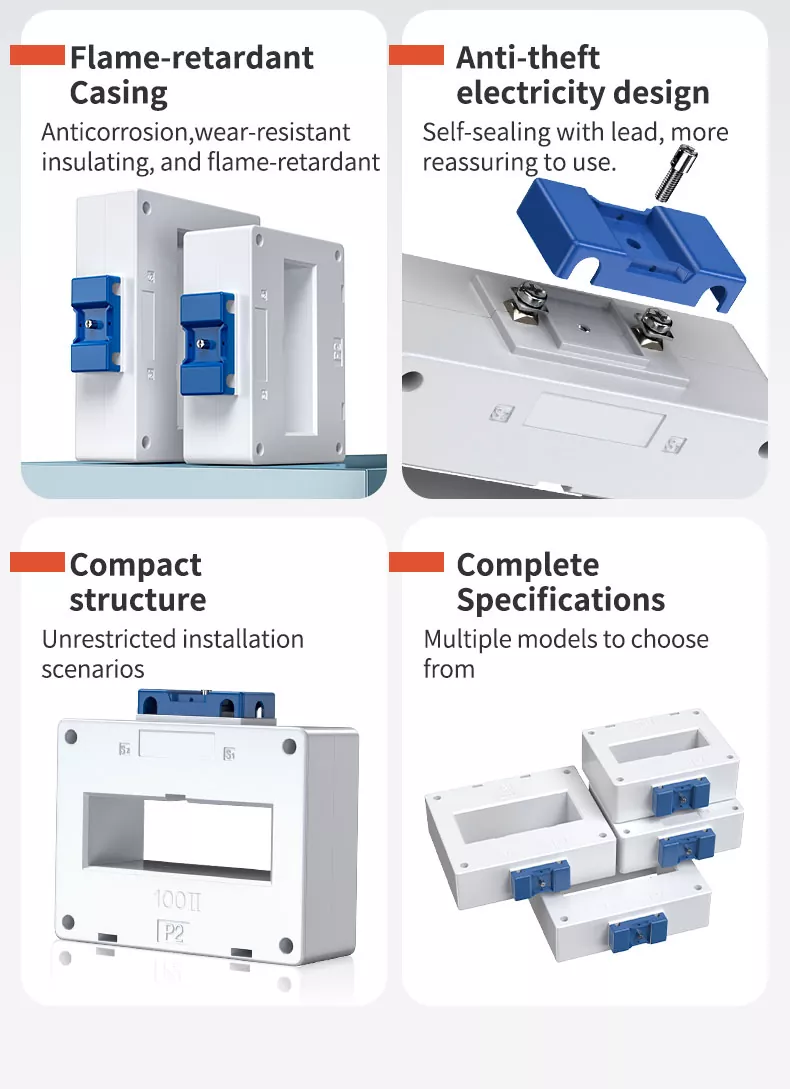

Quatre arguments de vente fondamentaux

• Boîtier ignifuge: Haute résistance, isolant, ignifuge, anticorrosion et résistant aux chocs.

• Conception d'électricité antivol: Auto-obturant au plomb, plus sécurisant à l'usage, empêchant les démontages non autorisés et le vol d'électricité.

• Structure compacte: Scénarios d'installation illimités, adaptés à diverses armoires et équipements de distribution.

• Spécifications complètes: Plusieurs modèles (100II/120II) et rapports de courant parmi lesquels choisir, répondant à divers besoins d'application.

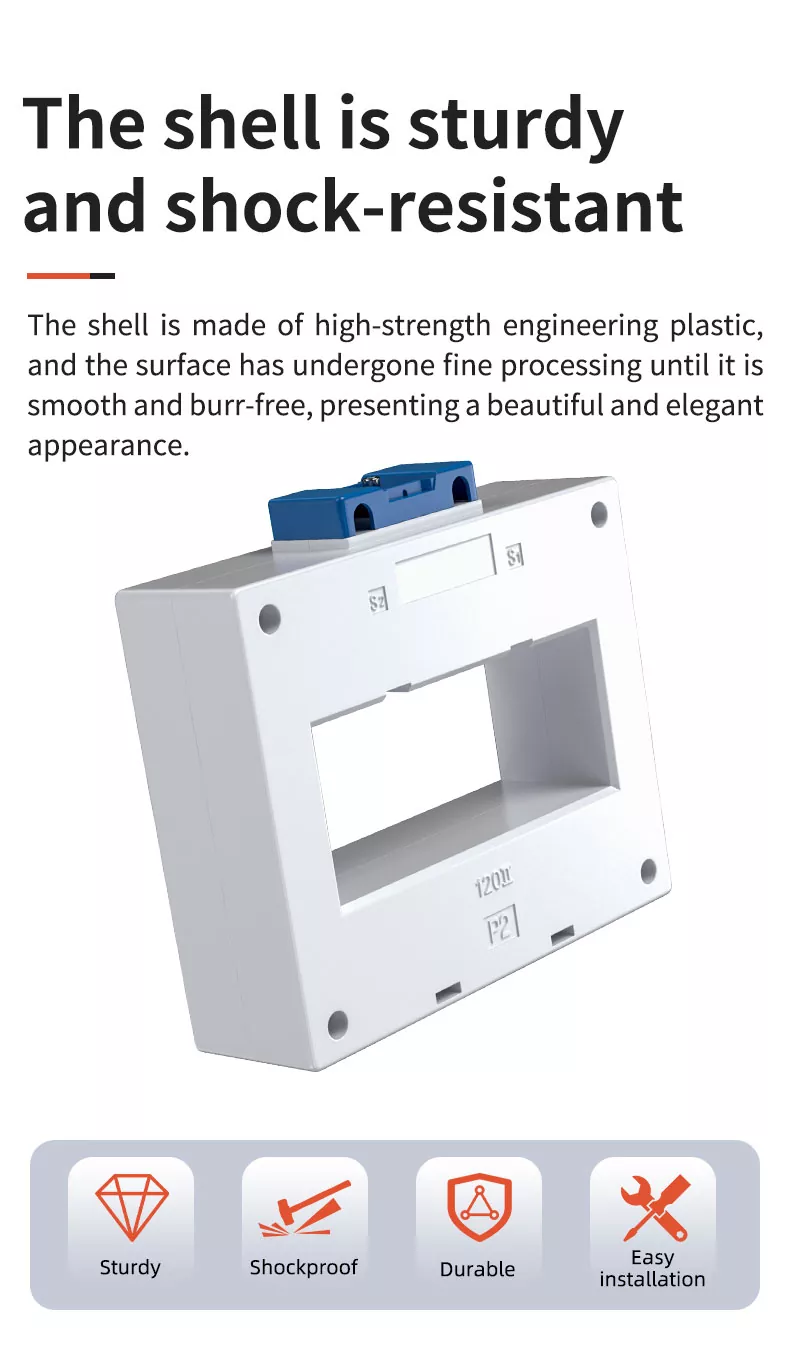

La coque est robuste et résistante aux chocs

La coque du transformateur de courant LMK(BH)0.66 est fabriquée en plastique technique à haute résistance avec un traitement de surface fin, lisse et sans bavures, présentant une apparence belle et élégante. Il a une excellente résistance aux chocs, à la compression Résistance et stabilité mécanique, qui peuvent résister aux collisions et vibrations quotidiennes dans les sites industriels sans déformation ou dommage. Le matériau est également anticorrosion et antivieillissement, garantissant une utilisation stable à long terme dans des environnements complexes. environnements de travail.

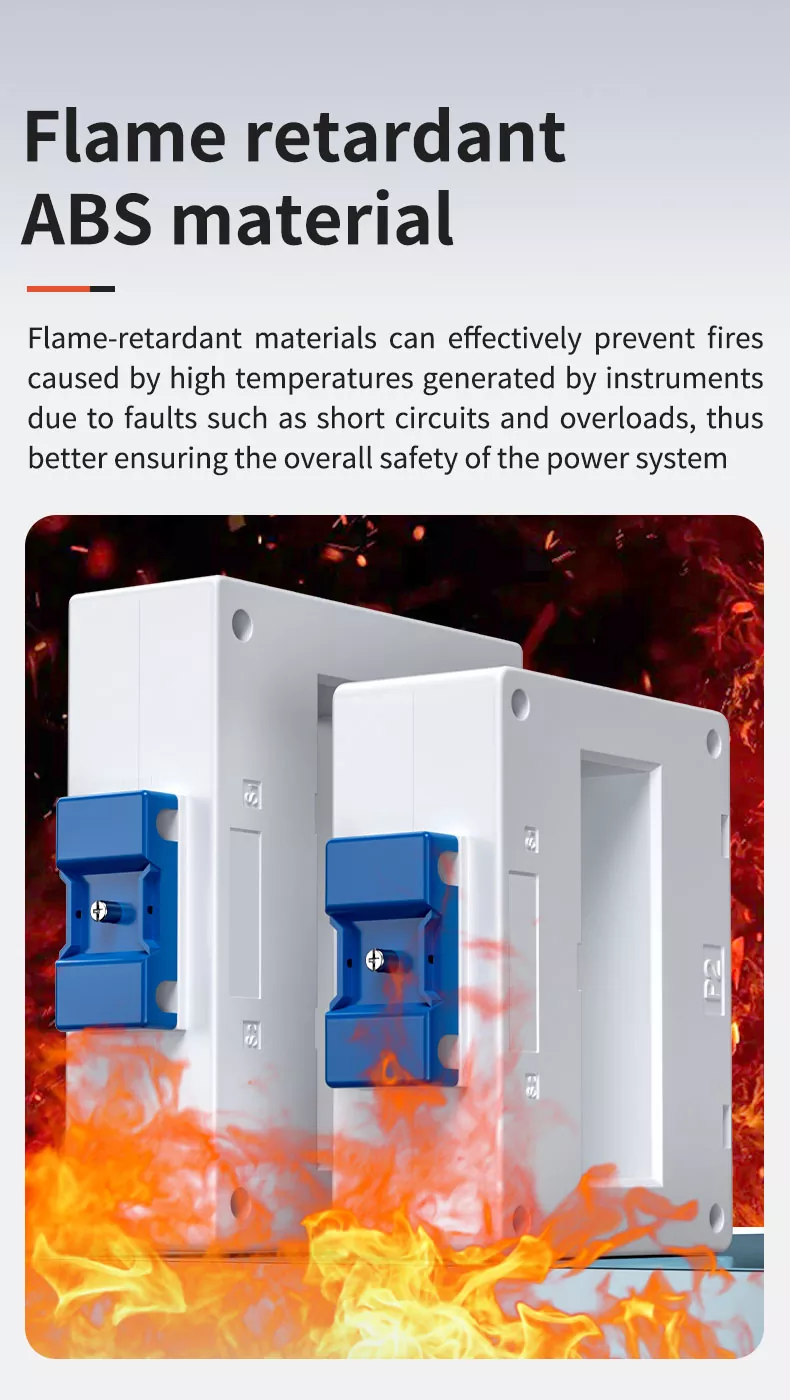

Matériau ABS ignifuge

Adoptant un plastique technique ABS ignifuge haute performance, la coque a un excellent ignifuge et une excellente isolation propriétés. Les matériaux ignifuges peuvent prévenir efficacement les incendies provoqués par les températures élevées générées par Instruments dus à des défauts tels que des courts-circuits et des surcharges, assurant ainsi mieux la sécurité globale de l'alimentation système.

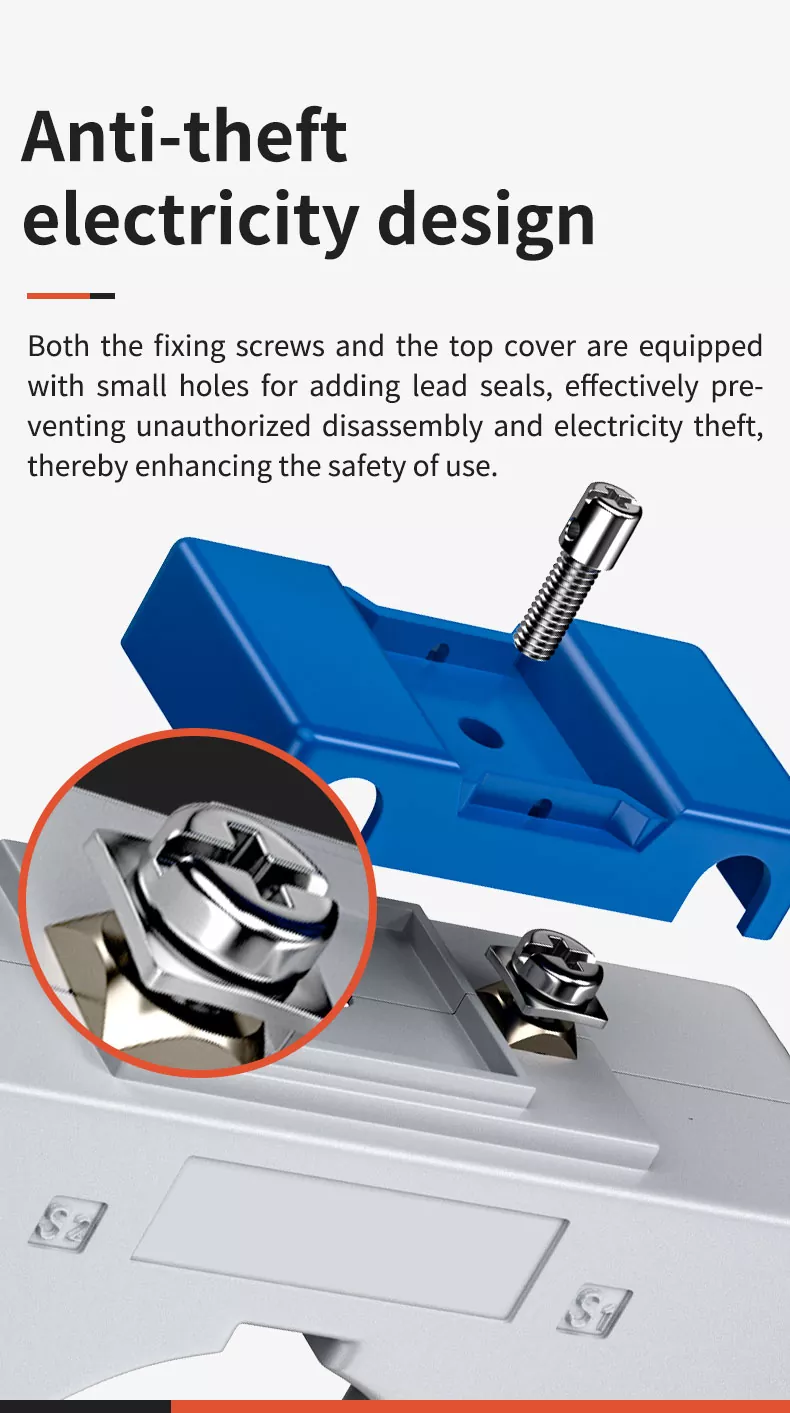

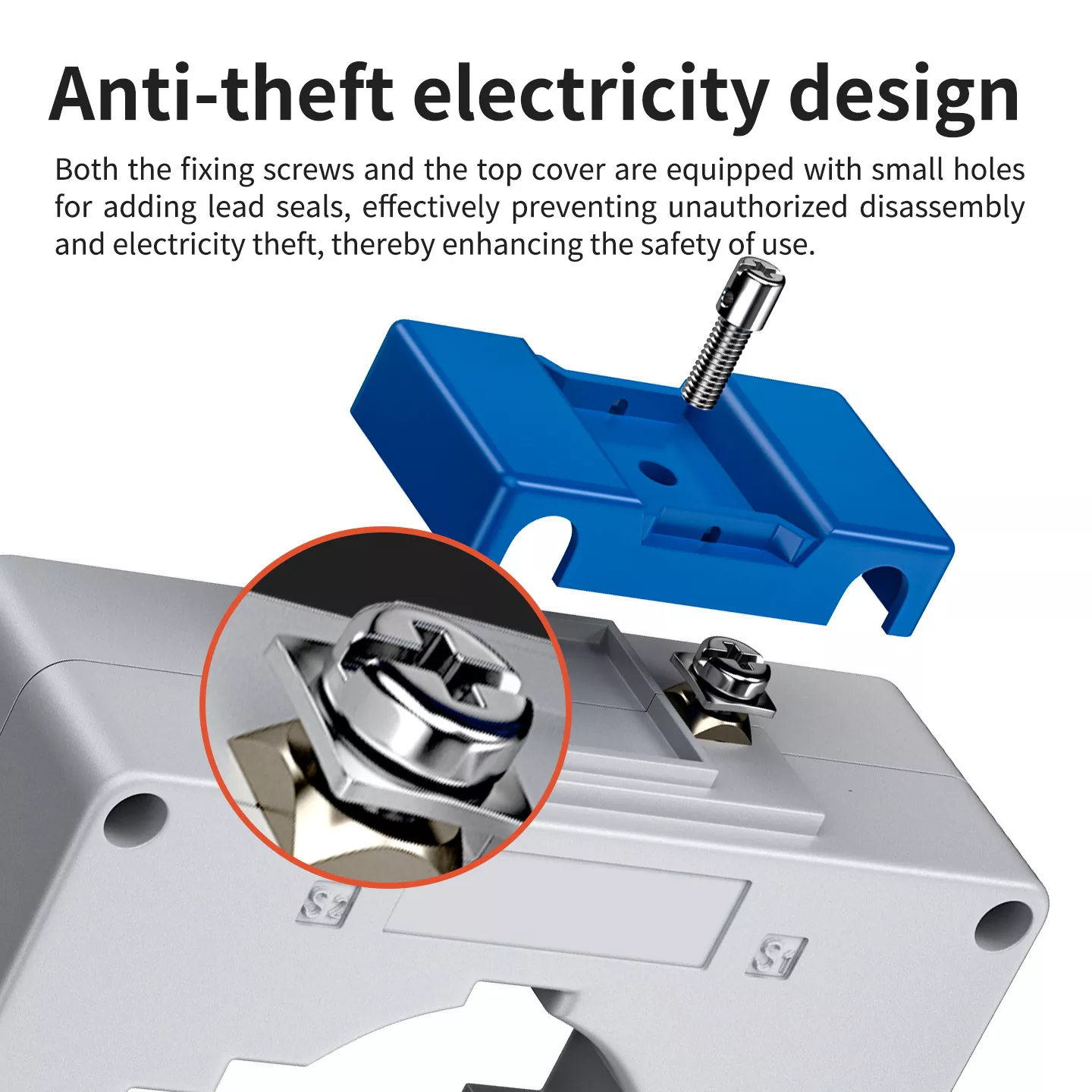

Conception d'électricité antivol

Les vis de fixation et le couvercle supérieur sont équipés de petits trous pour ajouter des plombs, empêchant efficacement démontage non autorisé et vol d'électricité, améliorant ainsi la sécurité d'utilisation. L'auto-obturation avec du plomb le rend plus rassurant à utiliser.

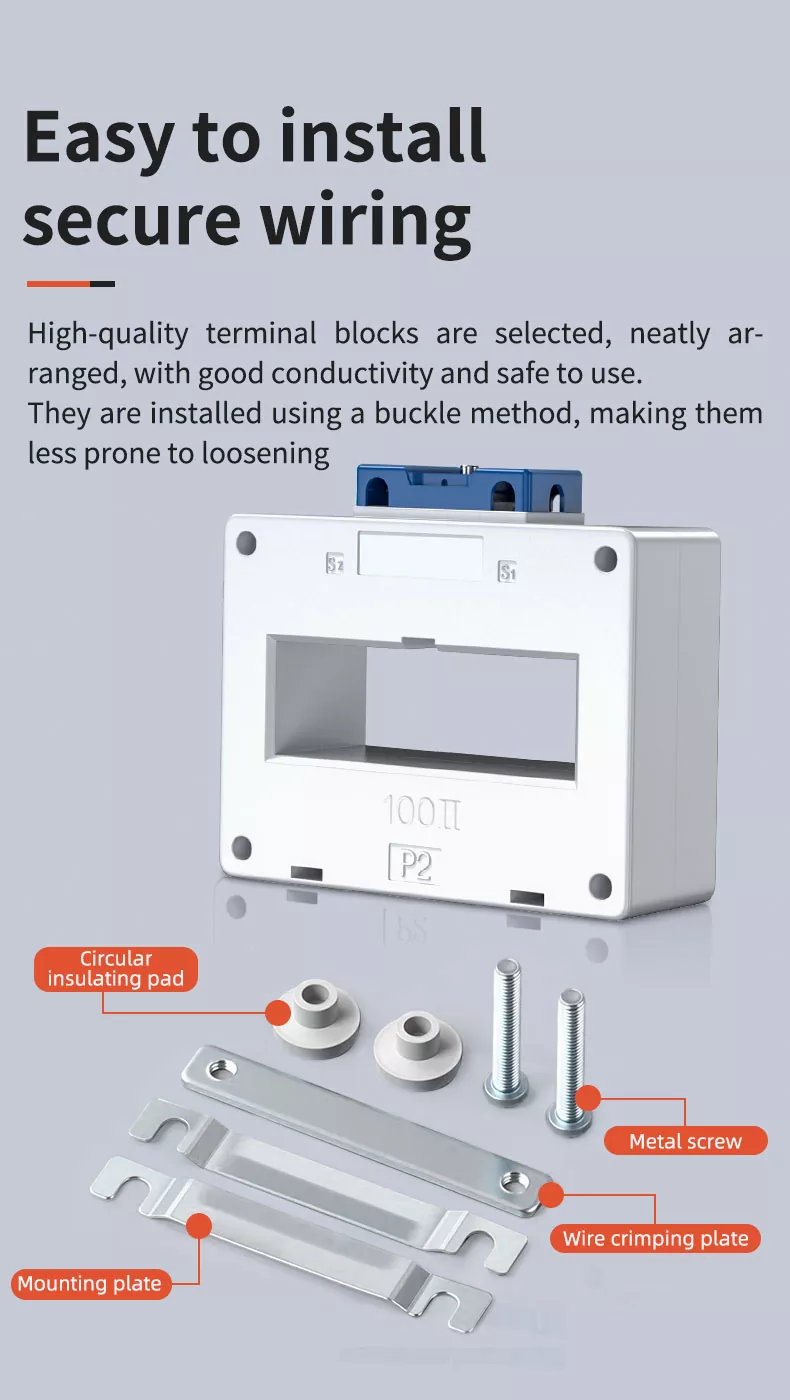

Câblage facile à installer et sécurisé

Des borniers de haute qualité sont sélectionnés, soigneusement disposés, avec une bonne conductivité et sûrs à utiliser. Ils sont installés en utilisant une méthode de boucle, ce qui les rend moins sujets au desserrage. Equipé de plots isolants circulaires, vis à métaux, fil plaques de sertissage et plaques de montage, l'installation est pratique et le câblage est ferme et fiable.

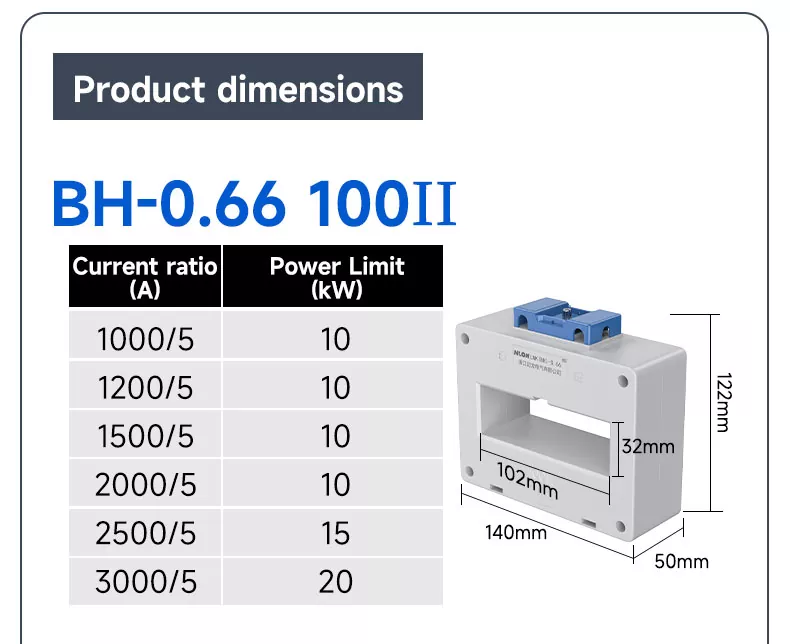

Dimensions du produit

BH0.66 100II

BH0.66 120II

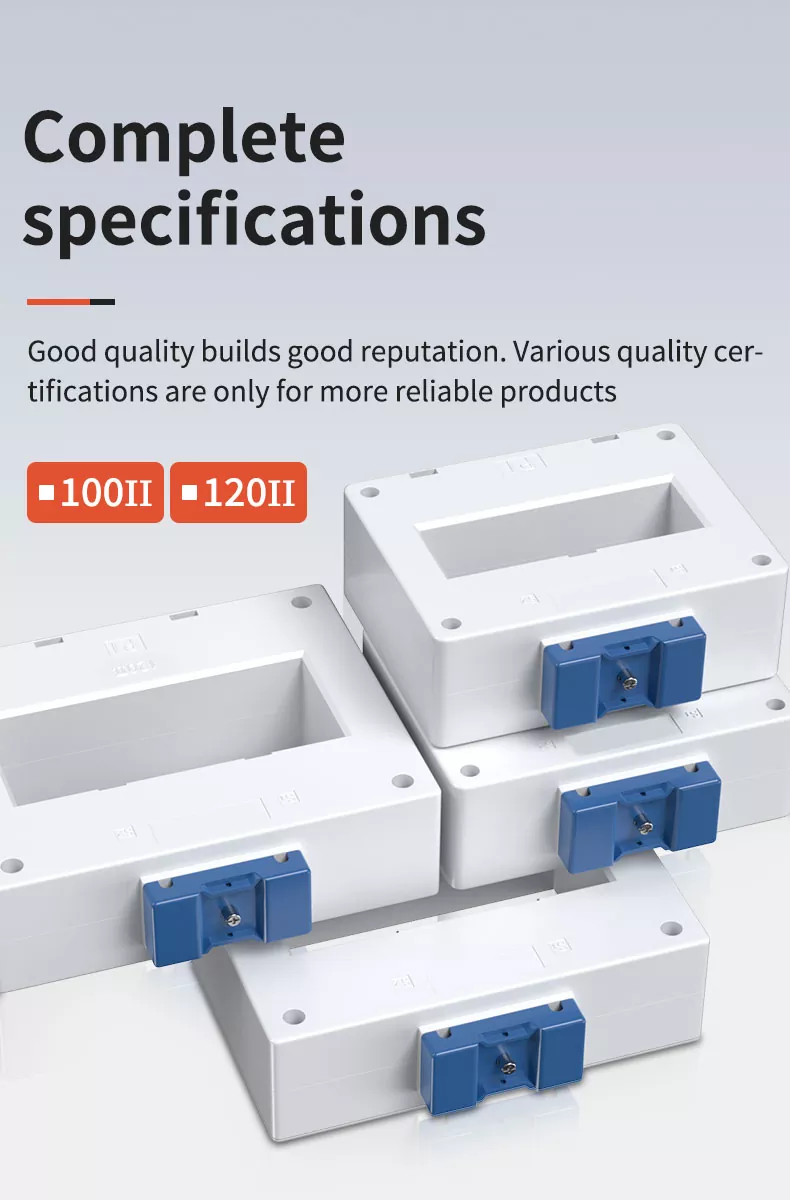

Spécifications complètes

Une bonne qualité construit une bonne réputation. Les transformateurs de courant de la série LMK(BH)0.66 ont des modèles et des spécifications complets, y compris les tailles 100II et 120II. Une variété de rapports de courant sont disponibles pour répondre aux besoins de différents courants mesure et comptage. Convient aux armoires de distribution d'énergie basse tension, aux armoires électriques et aux boîtiers de comptage d'énergie. et équipements électriques industriels.

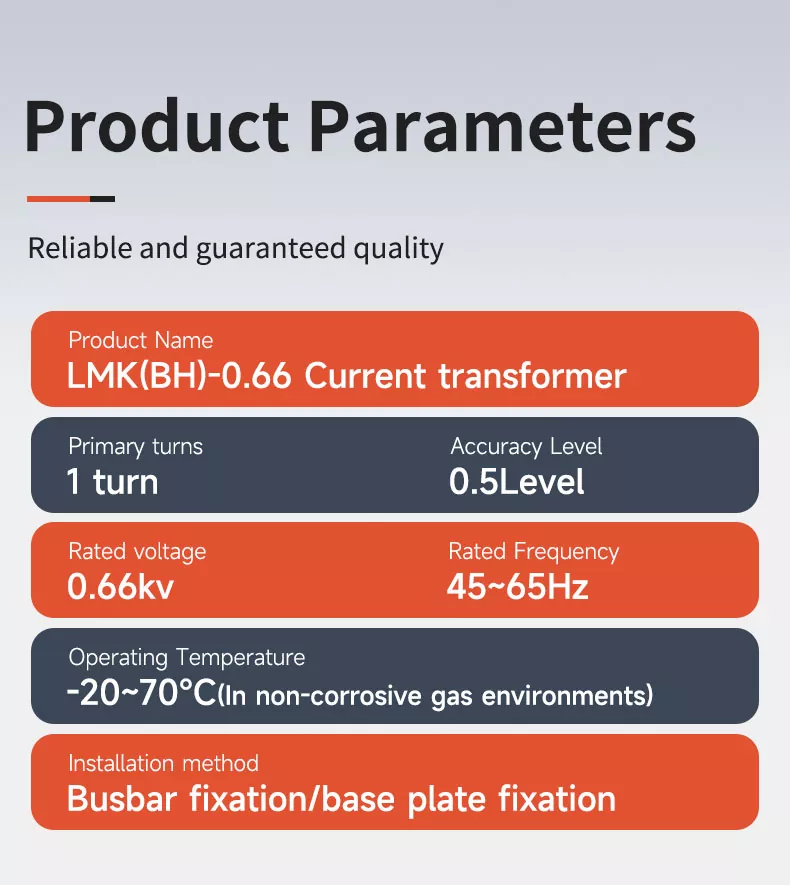

Paramètres du produit

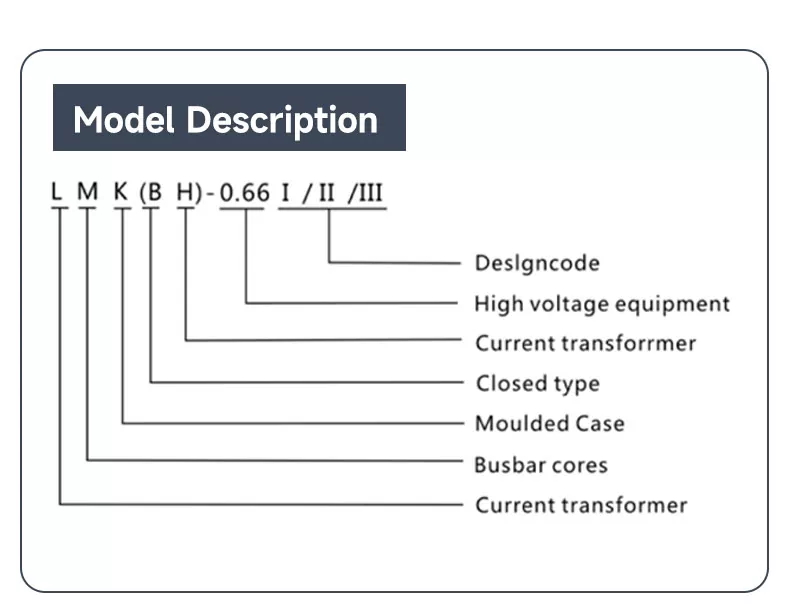

Description du modèle

LMK(BH)0,66I/II/III

• L : transformateur de courant

• M : boîtier moulé

• K : noyaux de barres omnibus

• (BH) : type fermé

• 0,66 : équipement haute tension (0,66 kV)

• I/II/III : code de conception

Certification faisant autorité

Le transformateur de courant LMK(BH)0,66 a passé avec succès une inspection professionnelle multipartite et un contrôle strict, notamment des tests rigoureux effectués par l'Institut de métrologie du Jiangsu et obtenu des certifications faisant autorité telles que MA et CNAS. Un contrôle de qualité strict est mis en œuvre tout au long du processus de production, depuis l'approvisionnement en matières premières jusqu'au produit fini. livraison du produit – pour garantir que chaque transformateur répond aux normes nationales et internationales de qualité et de sécurité. Ceci un système de certification fiable offre une garantie solide pour les achats en gros et la coopération à long terme avec le monde entier clients.

Largement utilisé

Le transformateur de courant LMK(BH)0,66 est une solution de surveillance polyvalente largement appliquée dans plusieurs secteurs :

• Sous-station: Surveillance en temps réel de la stabilité du courant du réseau.

• Équipement d'automatisation: Surveillance des paramètres de puissance pour robots industriels et machines CNC.

• Production en flux: Suivi de l'état de l'alimentation pour optimiser l'efficacité et la sécurité de la ligne de production.

• Armoire de distribution: Composant de surveillance de base pour les systèmes de distribution d’énergie basse tension.

• Immeuble résidentiel: Surveillance de l'alimentation électrique triphasée pour les complexes commerciaux et résidentiels.

• Grand magasin: Assurer une alimentation électrique stable pour les ascenseurs, l’éclairage et les équipements critiques.

FAQ

1. Quelle est l'utilisation principale de ce produit ?

Il est principalement utilisé pour la mesure du courant alternatif, la mesure de l'énergie électrique et la protection des relais en 0,66 kV et en dessous de la puissance. systèmes.

2. Quel niveau de précision atteint-il ?

Il adopte une haute précision de 0,5 niveau, qui répond aux exigences de mesure industrielle et de mesure légale.

3. Quels modèles sont disponibles ?

Nous proposons des modèles 100II et 120II, avec une variété de rapports de courant parmi lesquels choisir.

4. Est-ce qu'il a une fonction antivol ?

Oui, les trous de plombage réservés peuvent empêcher le démontage non autorisé et le vol d'électricité.

5. Est-il adapté à une utilisation en extérieur ?

Il est conçu pour une utilisation en intérieur, dans des environnements gazeux secs, ventilés et non corrosifs.

6. Quelle est la méthode d'installation ?

Il prend en charge deux méthodes d'installation : la fixation du jeu de barres et la fixation de la plaque de base, avec des accessoires d'installation complets.
