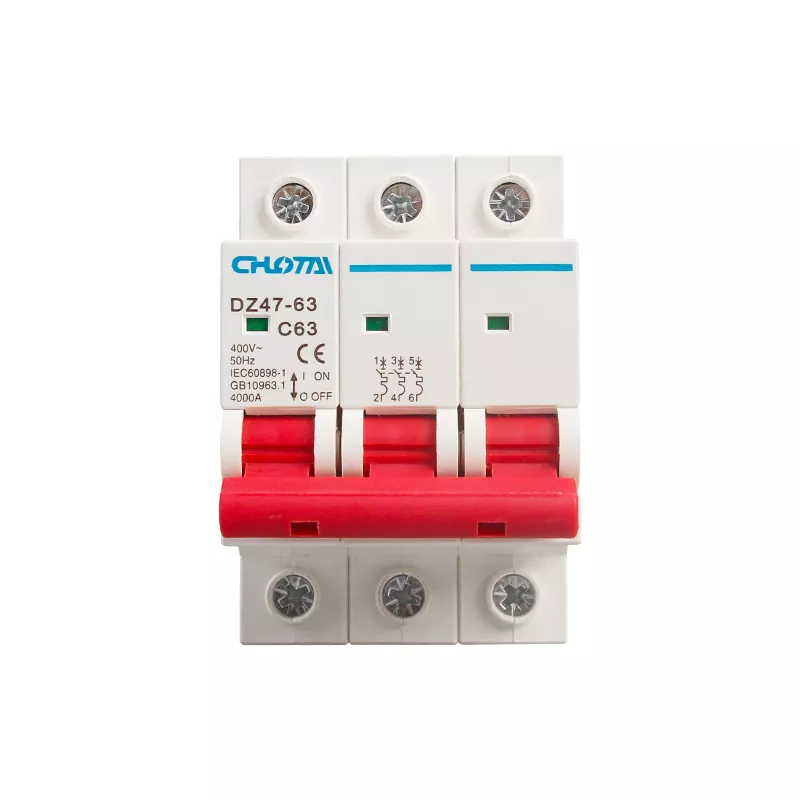

Disjoncteur miniature 3P 63A DZ47

Eton est un fabricant et fournisseur professionnel chinois de disjoncteur miniature 3P 63A DZ47, proposant en gros des solutions de protection de circuit hautes performances aux acheteurs mondiaux. Conçu pour les systèmes d'alimentation triphasés de 400 V, ce disjoncteur déconnecte automatiquement l'alimentation en cas de surcharge ou de court-circuit, empêchant ainsi les risques électriques et les dommages matériels. Fabriqué avec un matériau PC ignifuge de qualité supérieure et une ingénierie de précision, il présente une structure durable, un fonctionnement convivial et une longue durée de vie. Conforme aux normes IEC60898-1 et GB10963.1, il est largement utilisé dans les armoires de distribution, les bâtiments résidentiels, les équipements industriels et les systèmes électriques commerciaux. Avec une qualité stable, un approvisionnement direct en usine et un support OEM/ODM, Eton garantit des solutions fiables pour les besoins d'achat en gros.

NOUVELLE MISE À NIVEAU DE QUALITÉ ET PLUS DURABLE

Notre MCB DZ47-63 est un fabricant et fournisseur chinois fiable pour les besoins de protection des circuits en gros, offrant une qualité améliorée et des performances stables aux acheteurs mondiaux. De la sélection des matériaux à l'assemblage final, chaque composant est strictement inspecté pour garantir une sécurité et une durabilité constantes.

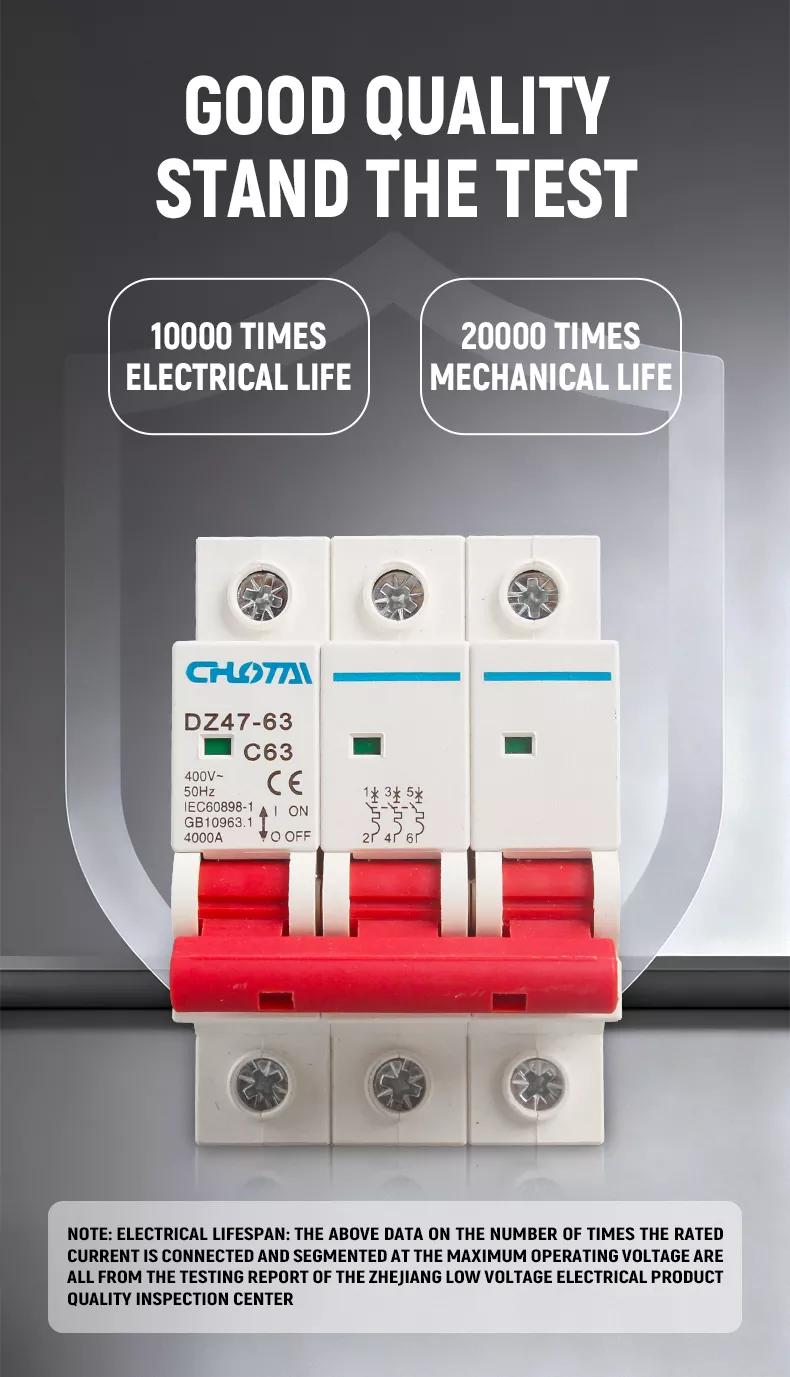

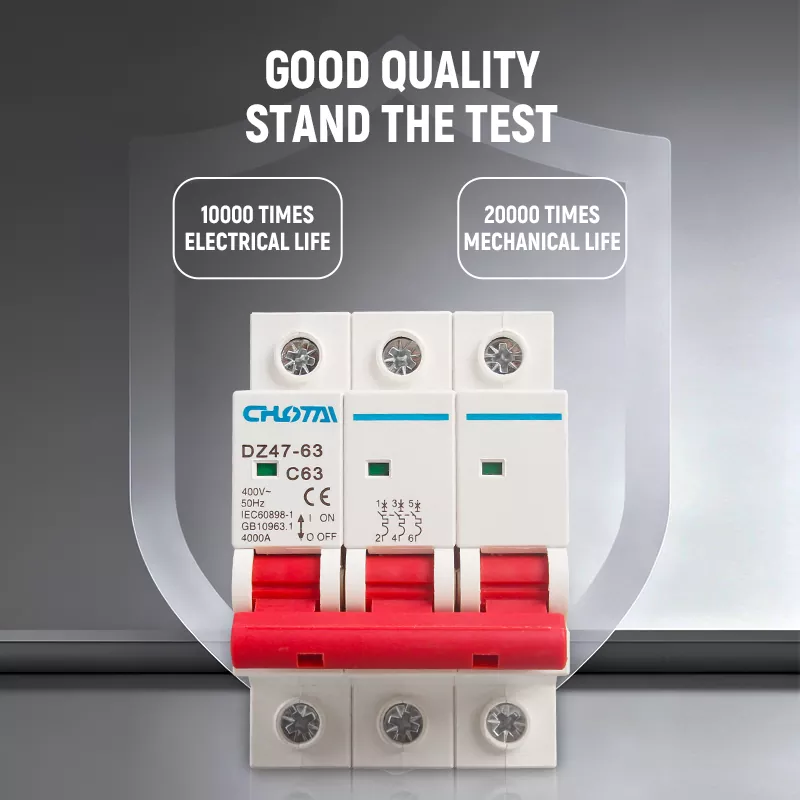

Il comporteDurée de vie électrique 10 000 fois supérieureetDurée de vie mécanique 20 000 fois supérieure, entièrement testé et certifié par le centre d'inspection de la qualité des produits électriques basse tension du Zhejiang. La coque thermodurcissable ignifuge offre une excellente résistance à la chaleur, aux chocs et aux performances auto-extinguibles, tandis que les bornes en cuivre de haute qualité garantissent une conductivité stable et une transmission efficace du courant.

Avant la livraison, chaque unité est soumise à des tests stricts de vieillissement et de tenue à la tension, garantissant un fonctionnement stable à long terme, même dans des environnements difficiles et exigeants. Avec une capacité d'approvisionnement en usine et un support professionnel OEM/ODM, Eton propose des solutions MCB DZ47-63 fiables pour les applications industrielles, commerciales et résidentielles.

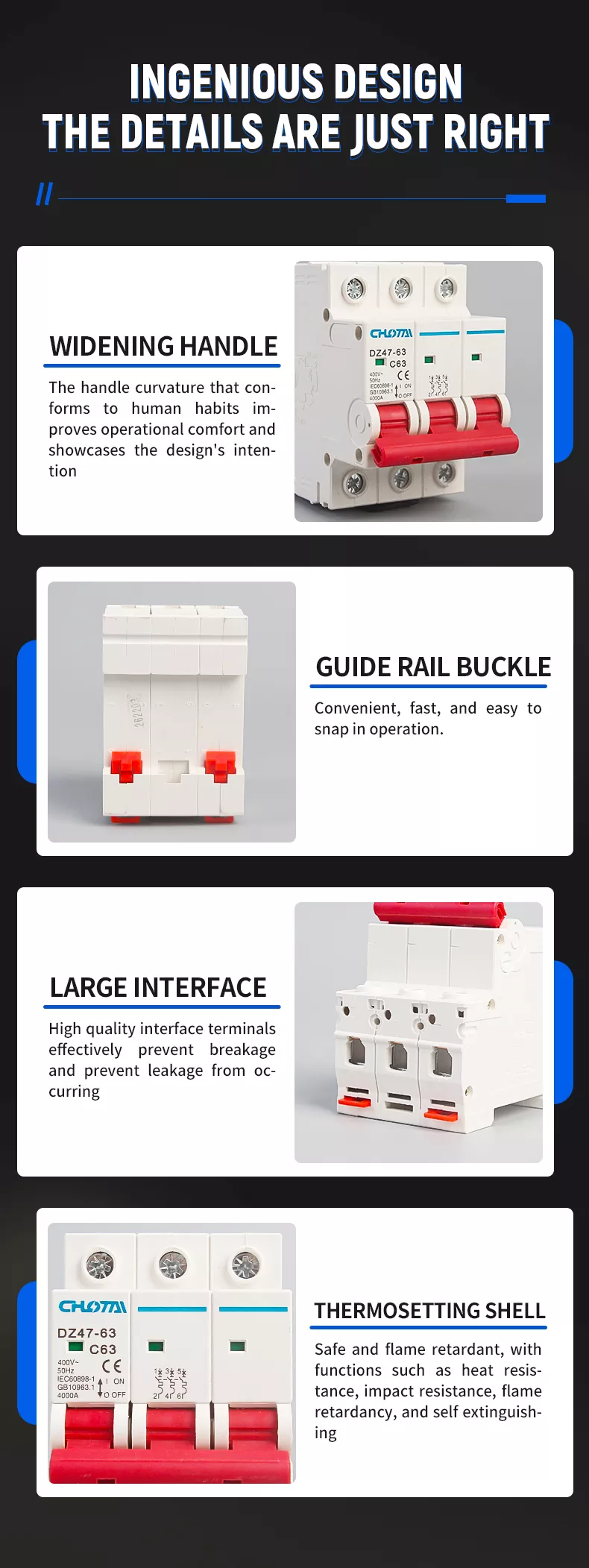

ANALYSE STRUCTURELLE

Le MCB adopte une structure compacte et scientifique, avec 4 points forts de conception :

1. POIGNÉE ÉLARGISSANTE DE TYPE D: Courbure ergonomique pour une utilisation confortable, facile à allumer/éteindre.

2. BOUCLE DE RAIL DE GUIDAGE: Montage sur rail standard DIN35 mm, installation par encliquetage pratique et rapide.

3. GRANDS TERMINAUX D'INTERFACE: Les bornes de haute qualité empêchent la casse et les fuites, garantissant un câblage sécurisé.

4. COQUE THERMODURCISSABLE: Ignifuge, résistant à la chaleur, résistant aux chocs et auto-extinguible pour une sécurité maximale.

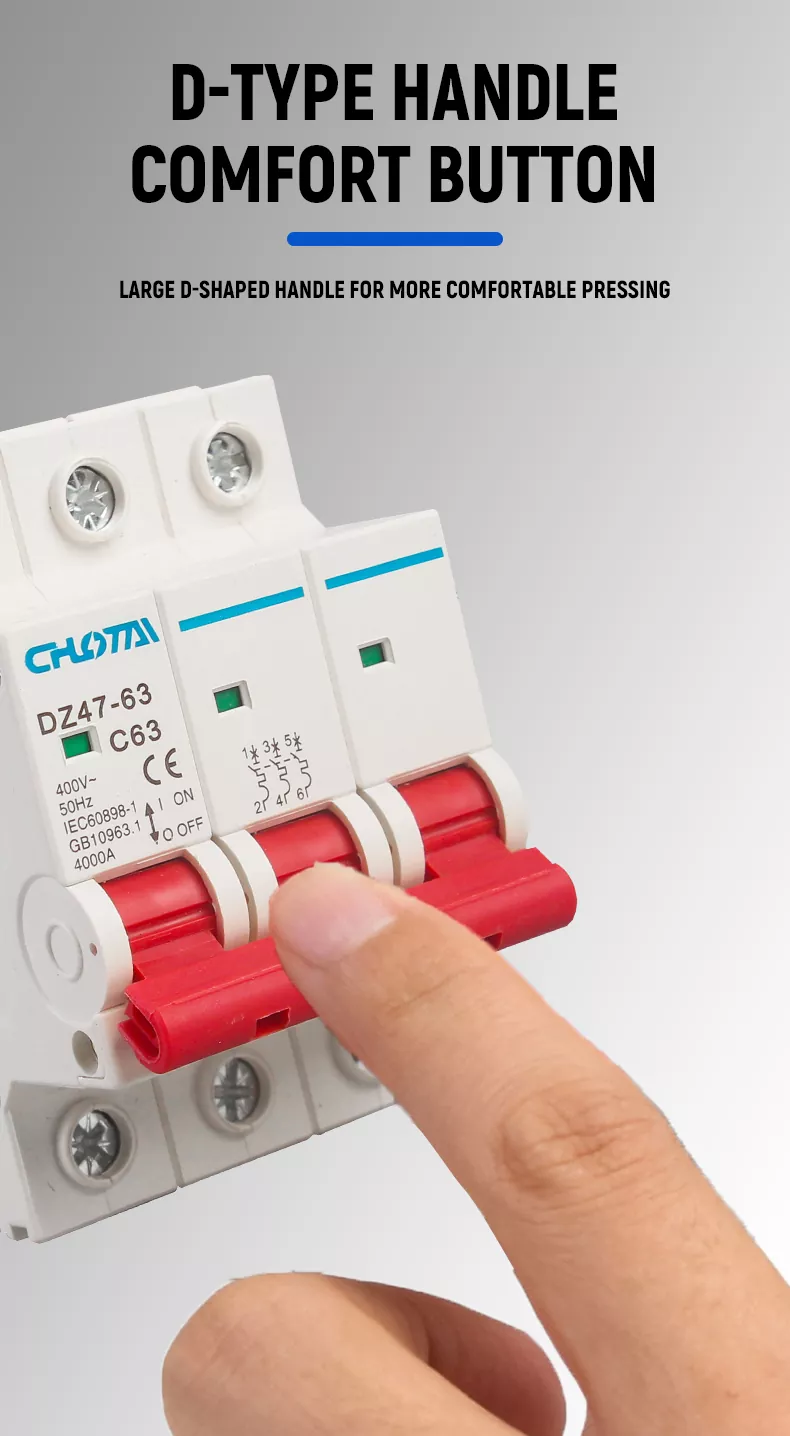

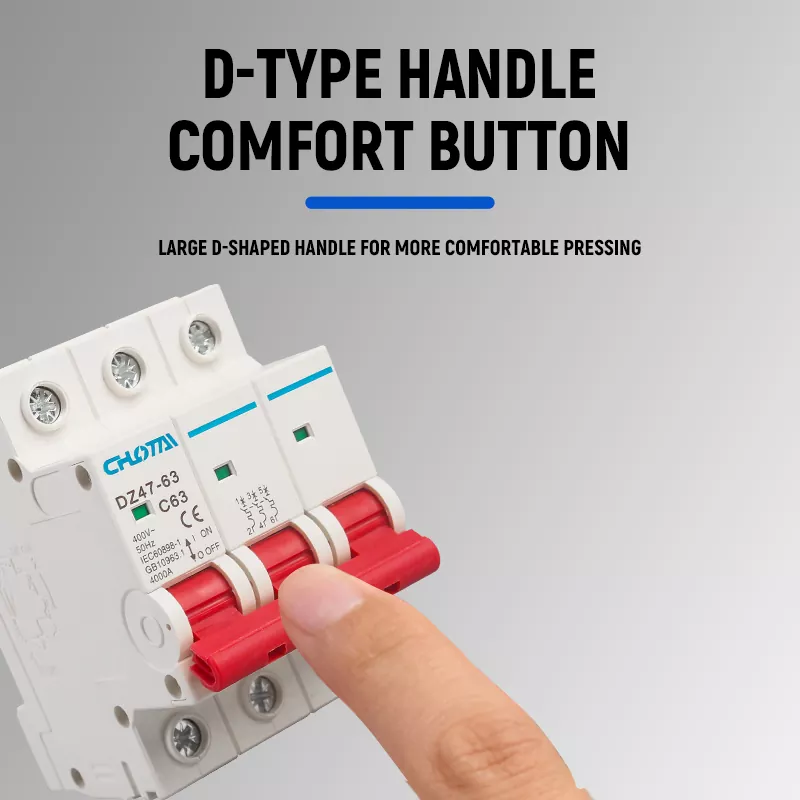

POIGNÉE ERGONOMIQUE DE TYPE D POUR UN FONCTIONNEMENT CONFORTABLE

Équipé d'une grande poignée en forme de D conçue pour s'adapter aux habitudes de fonctionnement humaines. La conception élargie et incurvée offre un prise en main confortable, réduisant la fatigue opérationnelle lors de commutations fréquentes. La poignée rouge haute visibilité assure une visibilité claire reconnaissance de l'état, ce qui facilite son utilisation même dans des environnements sombres.

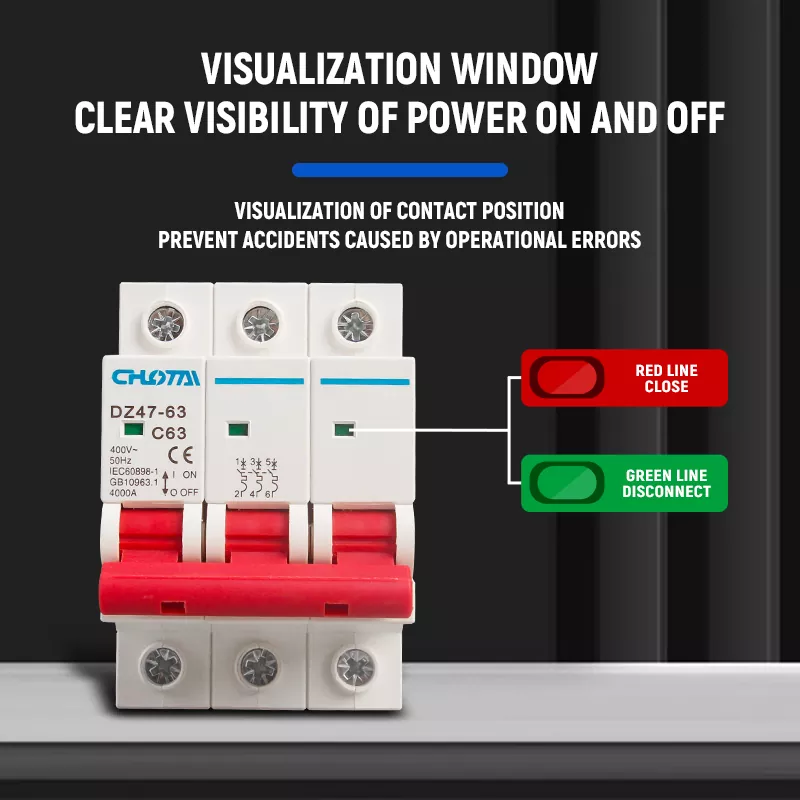

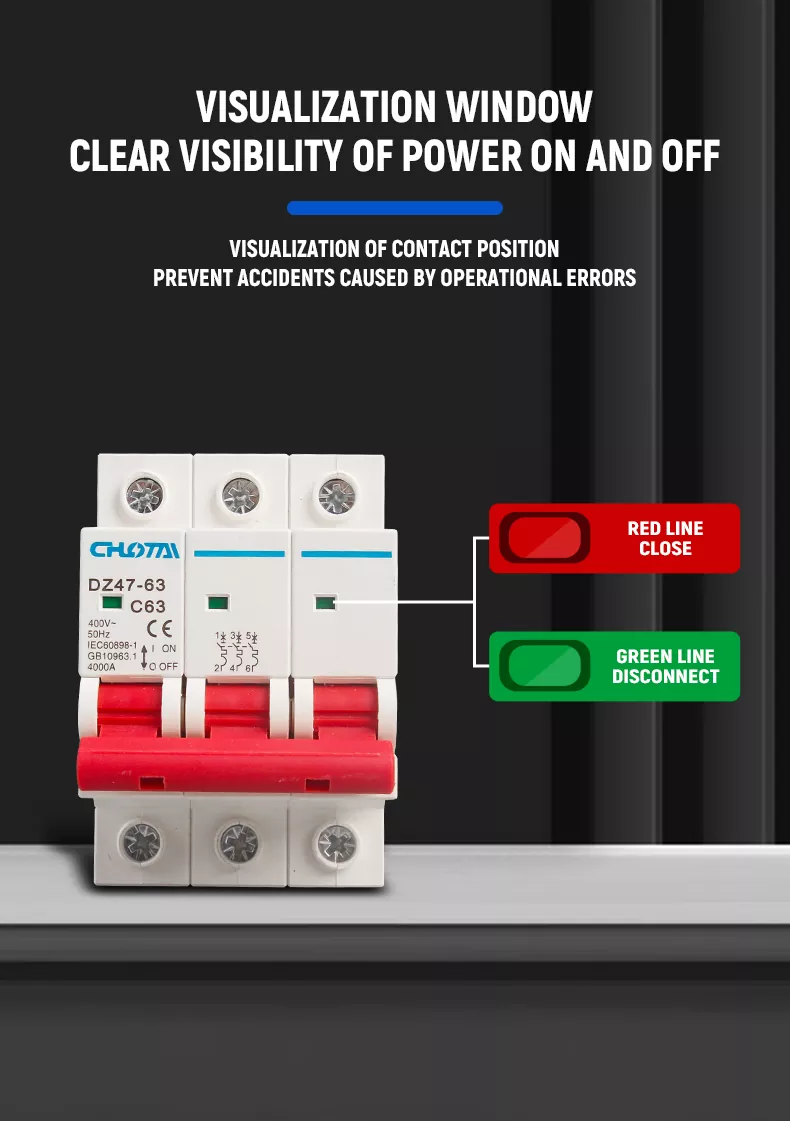

FENÊTRE DE VISUALISATION POUR UNE INDICATION D'ÉTAT CLAIRE

La fenêtre de position du contact visuel intégrée affiche clairement l'état de l'alimentation : le vert indique que le circuit est déconnecté, le rouge indique que le circuit est fermé. Cela évite les accidents causés par des erreurs opérationnelles, permettant Les utilisateurs peuvent confirmer instantanément l'état de fonctionnement du disjoncteur.

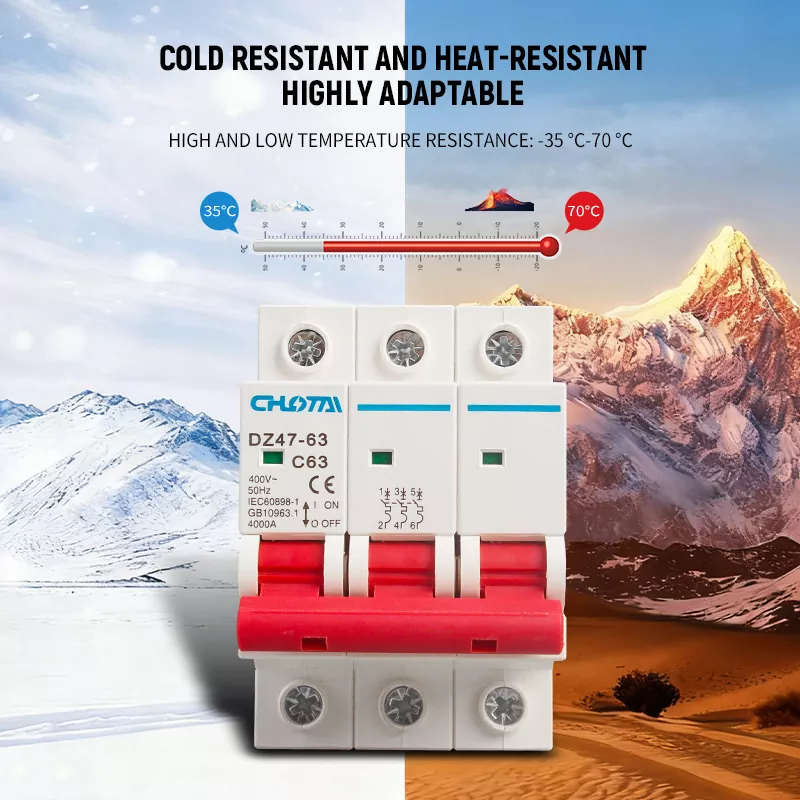

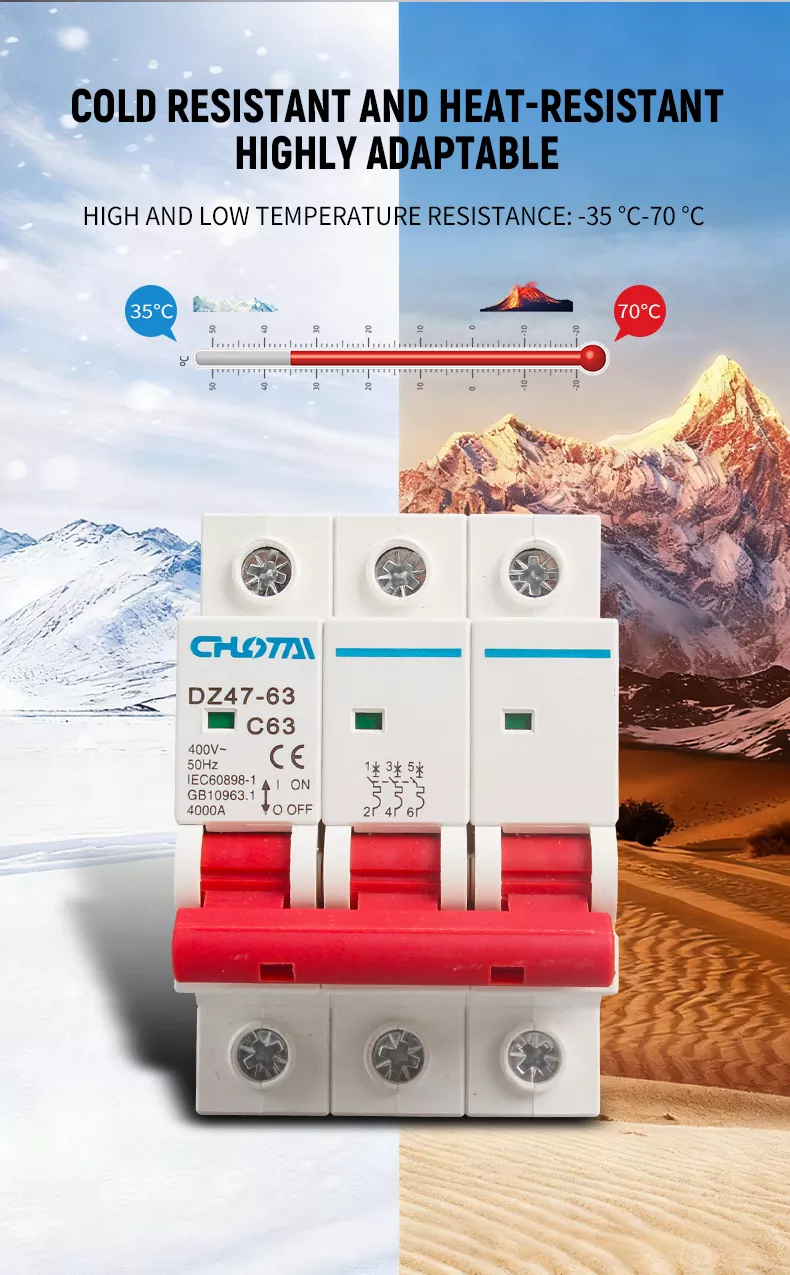

LARGE ADAPTABILITÉ À LA TEMPÉRATURE

Le MCB présente une excellente résistance aux hautes et basses températures, avec une plage de températures de fonctionnement de-35°C à 70°C. Il fonctionne de manière stable dans des conditions de froid extrême (par exemple, les régions alpines) et à haute température (par exemple, le désert, les ateliers industriels) environnements, assurant une protection fiable des circuits dans diverses conditions climatiques.

NOS PRODUITS VS. AUTRES PRODUITS

AVANTAGE PRINCIPAL

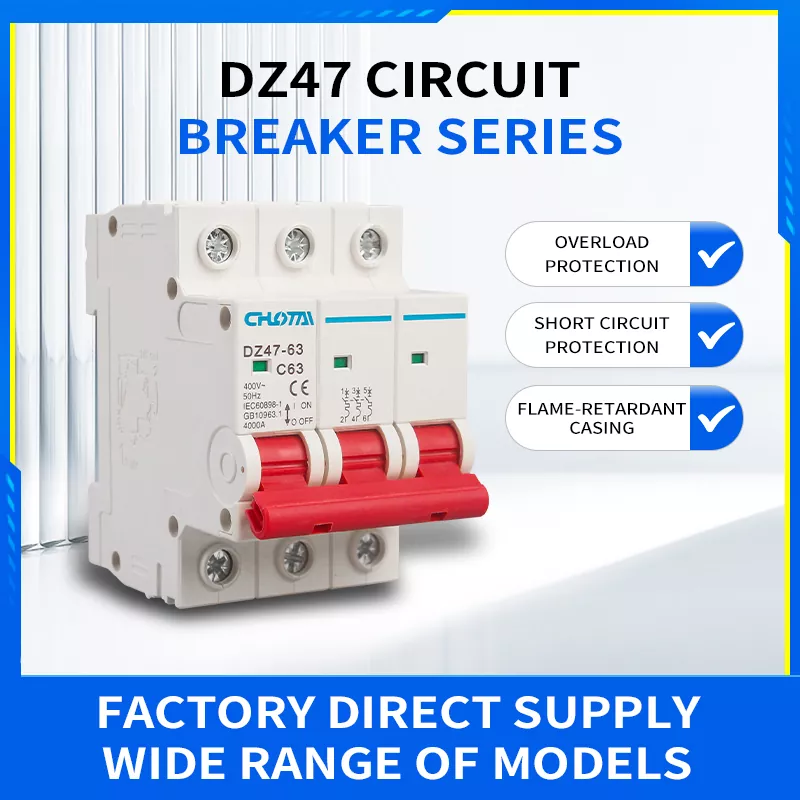

PROTECTION CONTRE LES COURT-CIRCUITS ET LES SURCHARGES: Se déclenche automatiquement pour couper l'alimentation en cas de panne, évitant ainsi les incendies électriques.

MATÉRIAU IGNIFUGE: Coque thermodurcissable présentant une excellente résistance au feu, assurant la sécurité dans des conditions extrêmes.

INSTALLATION FACILE: Montage sur rail standard DIN35 mm, installation rapide par encliquetage, compatible avec toutes les armoires de distribution.

LONGUE DURÉE DE VIE: 10 000 cycles électriques et 20 000 cycles mécaniques, durables pour une utilisation à long terme.

INDICATION D'ÉTAT CLAIRE: Fenêtre visuelle pour l'état de l'alimentation en temps réel, évitant les erreurs de fonctionnement.

LARGE APPLICABILITÉ: Modèle 3P 63A adapté aux systèmes triphasés 400V, répondant aux besoins résidentiels, commerciaux et industriels.

SIX POINTS DE VENTE PRINCIPAUX

• PROTECTION CONTRE LES SURCHARGES ET LES COURT-CIRCUITS: Double protection pour protéger les circuits et les équipements électriques.

• COQUE IGNIFUGE: Matériau thermodurcissable à haute résistance, résistant à la chaleur, aux chocs et auto-extinguible.

• POIGNÉE ERGONOMIQUE: Conception élargie de type D pour un fonctionnement confortable et sans effort.

• FENÊTRE D'ÉTAT VISUEL: Indication marche/arrêt claire, éliminant les risques opérationnels.

• LARGE RÉSISTANCE À LA TEMPÉRATURE: Plage de fonctionnement de -35°C à 70°C, adaptable à tous les environnements.

• CERTIFICATION AUTORITATIVE: Certifié CE, CCC, répondant aux normes de sécurité internationales.

COQUE ROBUSTE ET IGNIFUGE

La coque est fabriquée en matériau PC thermodurcissable haute performance, avec une surface lisse et sans bavure et une excellente résistance mécanique. Il présente un retardateur de flamme, une résistance à la chaleur, une résistance aux chocs et propriétés auto-extinguibles, empêchant efficacement les incendies causés par les courts-circuits et les surcharges. Le matériel est également anti-âge et résistant à la corrosion, garantissant une utilisation sûre à long terme dans divers environnements complexes.

BORNES DE HAUTE QUALITÉ ET CÂBLAGE FACILE

Équipé de grandes bornes d'interface de haute qualité en cuivre à haute conductivité. Le câblage de la plaque de pression La conception de la carte garantit un câblage sûr et ferme, empêchant efficacement les bris et les fuites. Le grand espace du terminal s'adapte aux fils épais, rendant l'installation plus facile et plus fiable.

MONTAGE SUR RAIL DIN STANDARD

Conçu pour une installation sur rail de guidage standard DIN35 mm, avec une boucle à clipser pratique. Il est compatible avec tous armoires de distribution standard, permettant une installation et un démontage rapides et sans outils, adaptées à un déploiement rapide dans divers scénarios de distribution d'énergie.

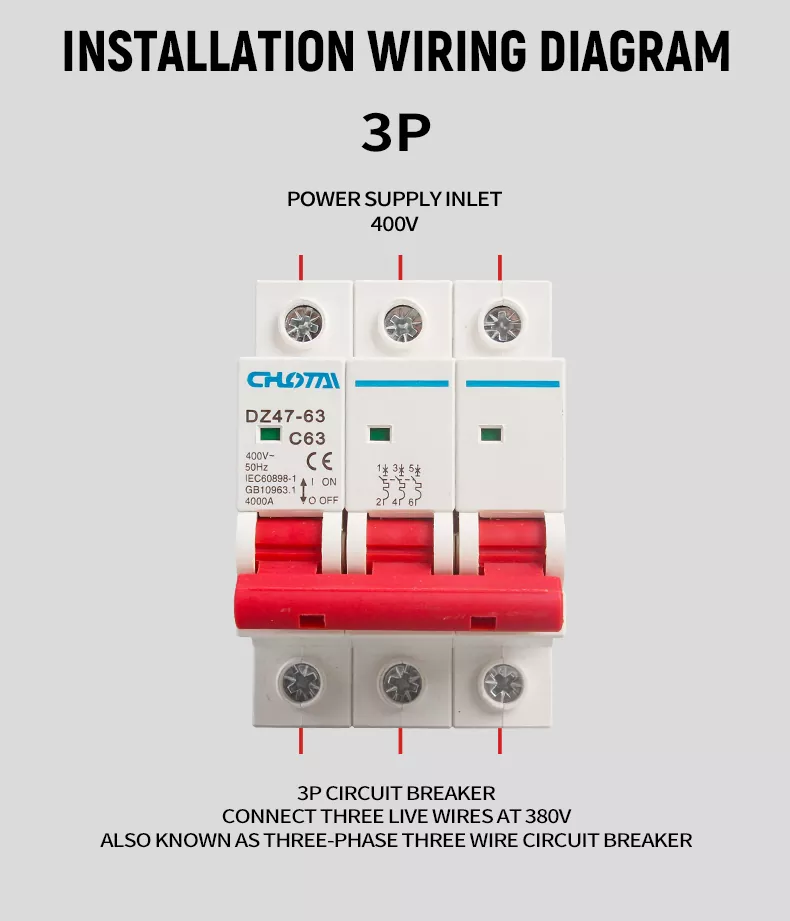

SCHÉMA DE CÂBLAGE D'INSTALLATION 3P

Connectez l'entrée d'alimentation triphasée 400 V aux bornes supérieures du MCB 3P.

Connectez la charge (équipement) aux bornes inférieures du MCB.

Assurez-vous que tout le câblage est fermement serré pour éviter la surchauffe.

Allumez le MCB pour confirmer l’alimentation électrique normale.

Remarque : ce disjoncteur 3P est un appareil triphasé à trois fils, utilisé pour connecter trois fils sous tension pour 380 V/400 V. systèmes électriques triphasés.

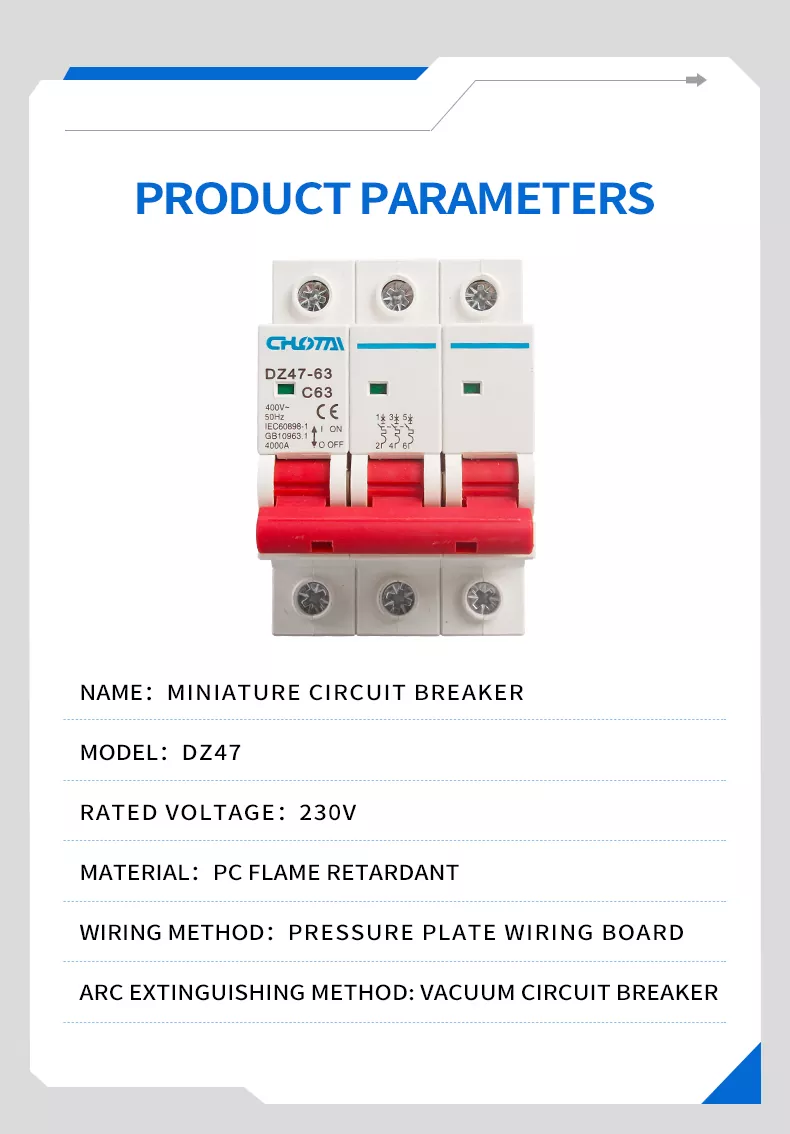

PARAMÈTRES DU PRODUIT

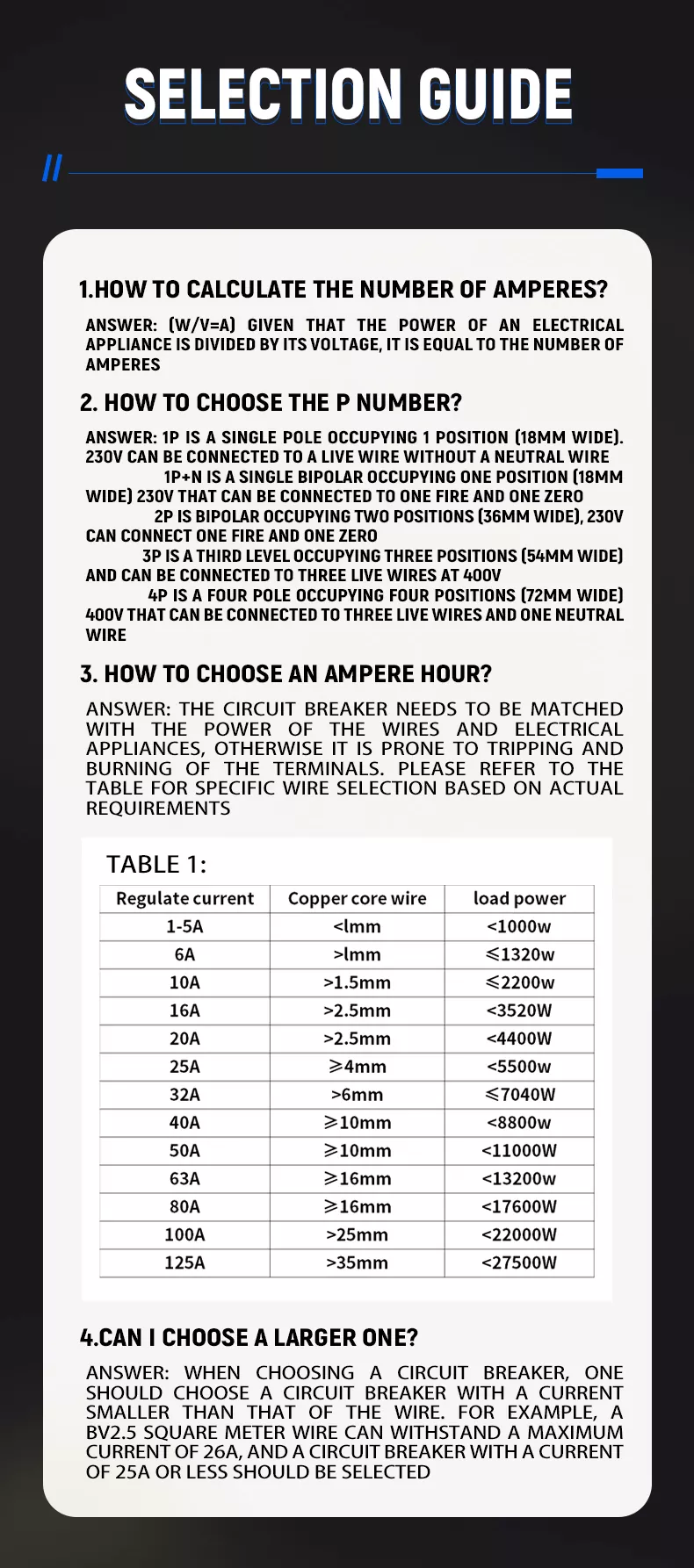

GUIDE DE SÉLECTION

1. Comment calculer le nombre d’ampères ?

Formule:Courant (A) = Puissance (W) / Tension (V). Calculez le courant requis en fonction de la puissance de vos appareils électriques.

2. Comment choisir le numéro de pôle ?

• 1P: Unipolaire, 1 module (18 mm de large), pour fil sous tension 230 V uniquement (pas de neutre).

• 1P+N: 1 module (18mm de large), pour 230V phase + neutre.

• 2P: 2 modules (36mm de large), pour 230V phase + neutre.

• 3P: 3 modules (54 mm de large), pour fils sous tension triphasés 400 V (ce produit).

• 4P: 4 modules (72mm de large), pour 400V triphasé + neutre.

3. Comment choisir l'intensité nominale ?

Faites correspondre la valeur nominale du disjoncteur à la puissance du fil et de l'appareil pour éviter tout déclenchement ou toute surchauffe des bornes. Se référer au tableau ci-dessous :

4. Puis-je en choisir un plus grand ?

Non. Sélectionnez toujours un disjoncteur avec un courant nominalplus petit que la capacité de charge maximale du fil. Par exemple, un fil BV de 2,5 mm² peut supporter un maximum de 26 A, un disjoncteur de 25 A ou moins doit donc être sélectionné.

LARGEMENT UTILISÉ

Notre disjoncteur miniature DZ47-63 3P 63A est largement utilisé dans :

• BÂTIMENTS RÉSIDENTIELS: Coffret de distribution domestique, protection alimentation triphasée

• BÂTIMENTS COMMERCIAUX: Immeuble de bureaux, système de distribution d'énergie de centre commercial

• ÉQUIPEMENT INDUSTRIEL: Atelier d'usine, ligne de production Protection d'alimentation triphasée

• ARMOIRES DE DISTRIBUTION: Coffret de distribution électrique, armoire de commande électrique

• ÉNERGIE RENOUVELABLE: Système d'énergie solaire, distribution de production d'énergie éolienne

• INFRASTRUCTURE: Équipements publics, éclairage public, stations de base de communication

FAQ

1. QUELLE EST LA FONCTION PRINCIPALE DE CE MCB 3P 63A DZ47 ?

Il s'agit d'un dispositif de protection de circuit triphasé qui fournitprotection contre les surcharges etprotection contre les courts-circuits. Il se déclenche automatiquement pour couper l'alimentation lorsque le circuit est surchargé ou court-circuité, empêchant ainsi les incendies électriques et les dommages aux équipements, et assurer la sécurité du système électrique.

2. QUELLES SONT LA TENSION ET LE COURANT NOMINAL DE CE PRODUIT ?

Il s'agit d'un modèle 3P 63A, avec une tension nominale de400V~ (adapté aux systèmes électriques triphasés) et un courant nominal de63A, avec un pouvoir de coupure de 4000A.

3. QUELLE EST LA MÉTHODE D'INSTALLATION ?

Il prend en chargeMontage sur rail de guidage standard DIN35mm, avec une conception à boucle à pression pour une installation rapide et facile, compatible avec toutes les armoires de distribution standard.

4. QUELLE EST LA PLAGE DE TEMPÉRATURE DE FONCTIONNEMENT ?

Le produit présente une excellente adaptabilité à la température, avec une plage de températures de fonctionnement de-35°C à 70°C, adapté à une utilisation dans des environnements extrêmement froids et à haute température.

5. COMMENT CHOISIR LE VALEUR CORRECT DU DISJONCTEUR ?

Tout d'abord, calculez le courant requis en utilisant Courant = Puissance / Tension, puis sélectionnez un calibre de disjoncteur.inférieur à la capacité de charge maximale du fil pour assurer la sécurité. Reportez-vous à notre tableau guide de sélection pour une correspondance détaillée.

6. QUELLES CERTIFICATIONS CE PRODUIT A-T-IL ?

Notre MCB DZ47-63 a réussiCertification CE (conforme aux normes de l'UE) etCertification CCC (conforme aux normes nationales chinoises) et répond aux normes internationales IEC60898-1 et GB10963.1.
