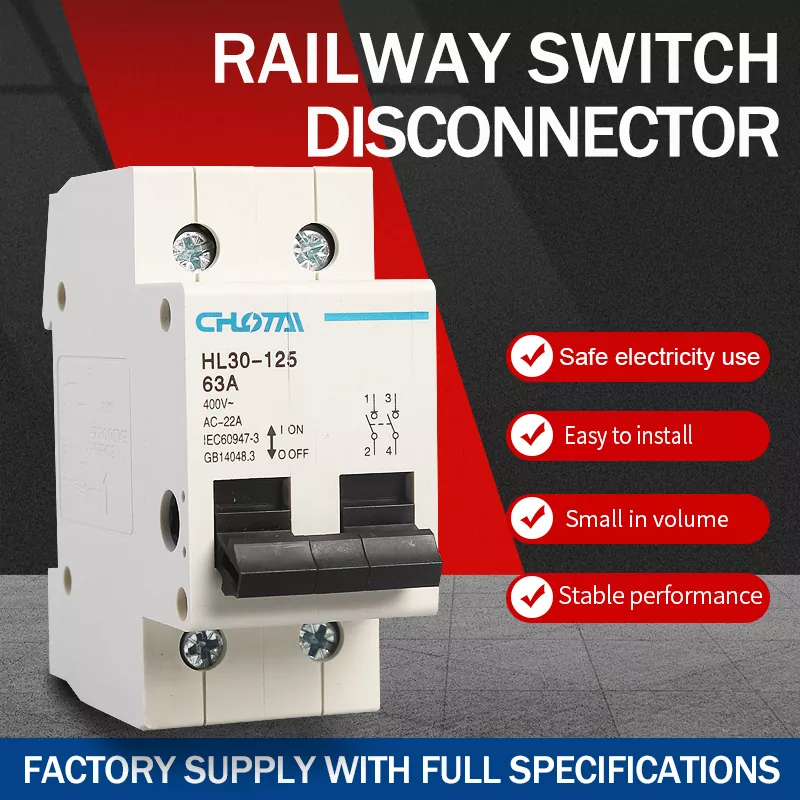

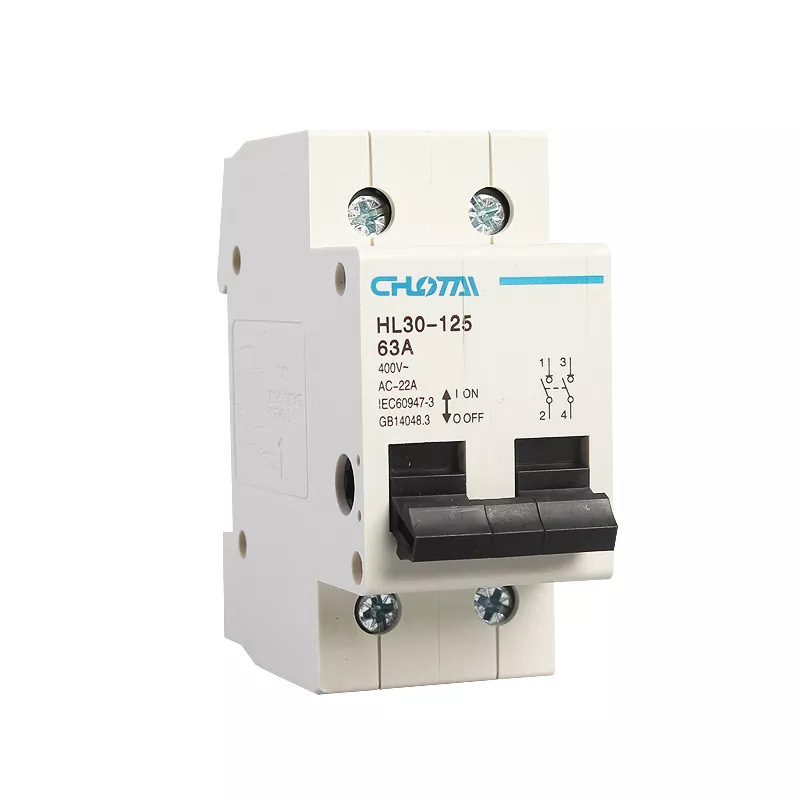

Interrupteur-sectionneur sur rail DIN 2P à pôles

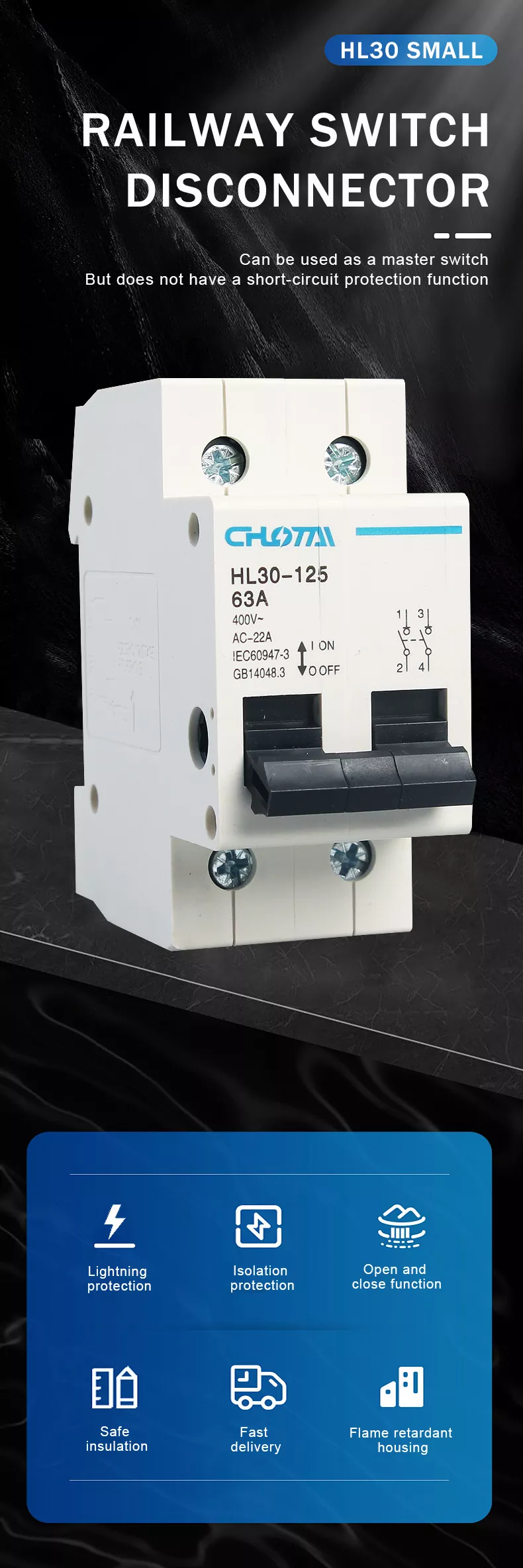

Notre interrupteur-sectionneur sur rail DIN 2P est un dispositif d'isolation de circuit haute performance conçu pour 230 V/400 V CA. Systèmes d'alimentation 50 Hz. Il fonctionne comme un interrupteur principal dans les appareils électriques à combinaison de bornes, fournissant une fiabilité protection d'isolement pour les circuits de distribution et de contrôle, la commande de moteur, les petits appareils électriques et l'éclairage systèmes. Adoptant une ingénierie de précision et des matériaux ignifuges, il garantit des performances stables et une longue durée de vie la vie. Le sectionneur n'a pas de fonction de protection contre les courts-circuits, il se concentre sur une isolation sûre des circuits et sur un manuel. contrôle marche/arrêt. Il est largement utilisé dans les scénarios de distribution d'énergie résidentiels, commerciaux et industriels, fournissant isolation et contrôle fiables des circuits.

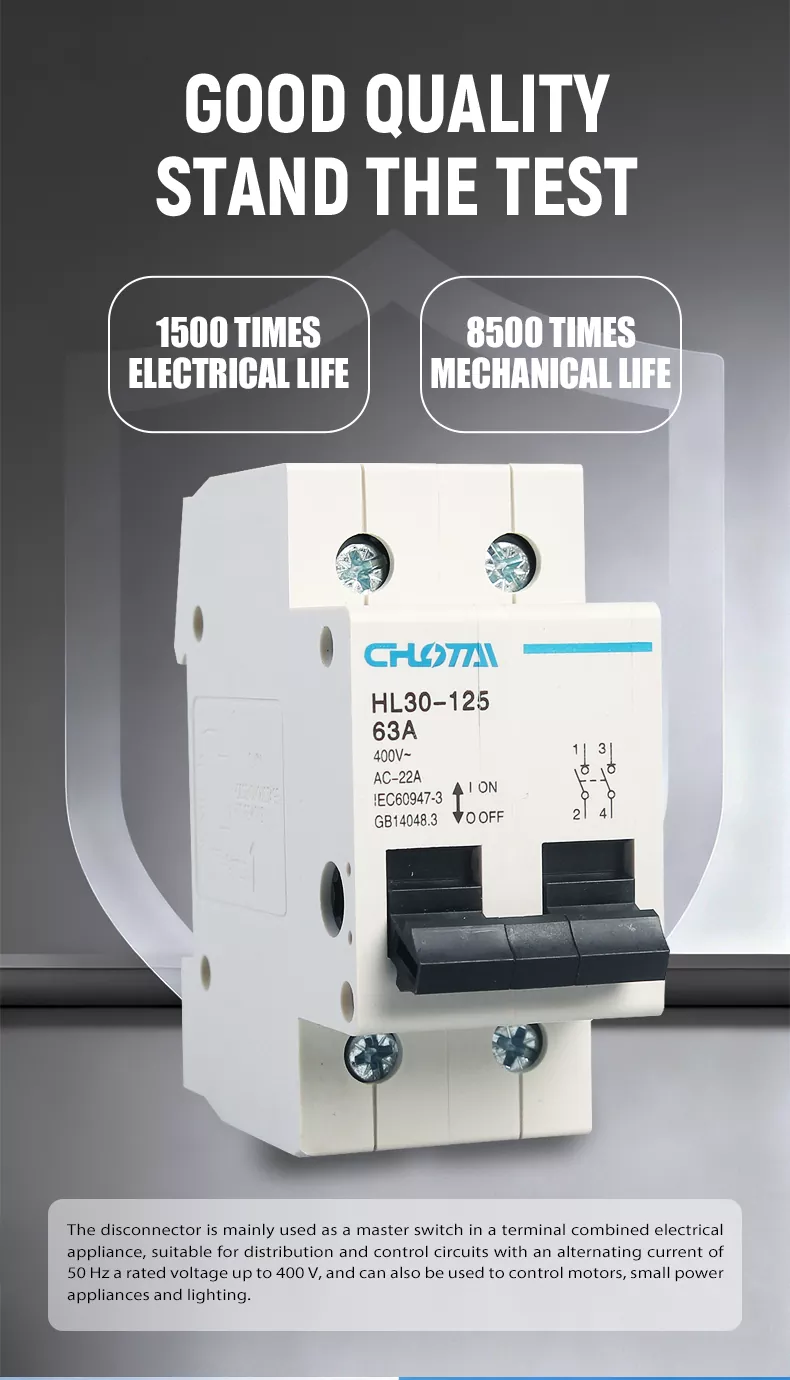

NOUVELLE MISE À NIVEAU DE QUALITÉ ET PLUS DURABLE

Notre sectionneur HL30-125 2P a subi une mise à niveau complète de qualité. Conçu avec précision de l'intérieur vers l'extérieur, chacun Le composant est méticuleusement inspecté depuis la sélection des matériaux jusqu'à l'assemblage final. Nous utilisons des contacts en cuivre de haute qualité et une conception structurelle avancée pour garantir une isolation fiable du circuit et des performances stables. La coque est faite de Matériau ignifuge PC thermodurcissable à haute résistance, résistant à la chaleur, aux chocs et auto-extinguible. Chaque produit est soumis à des tests de durée de vie électrique stricts (1 500 cycles) et à des tests de durée de vie mécanique. (8500 cycles) avant de quitter l'usine. Il peut fonctionner de manière stable pendant longtemps dans des environnements à températures extrêmes, avec des performances de sécurité plus fortes et une durée de vie plus longue.

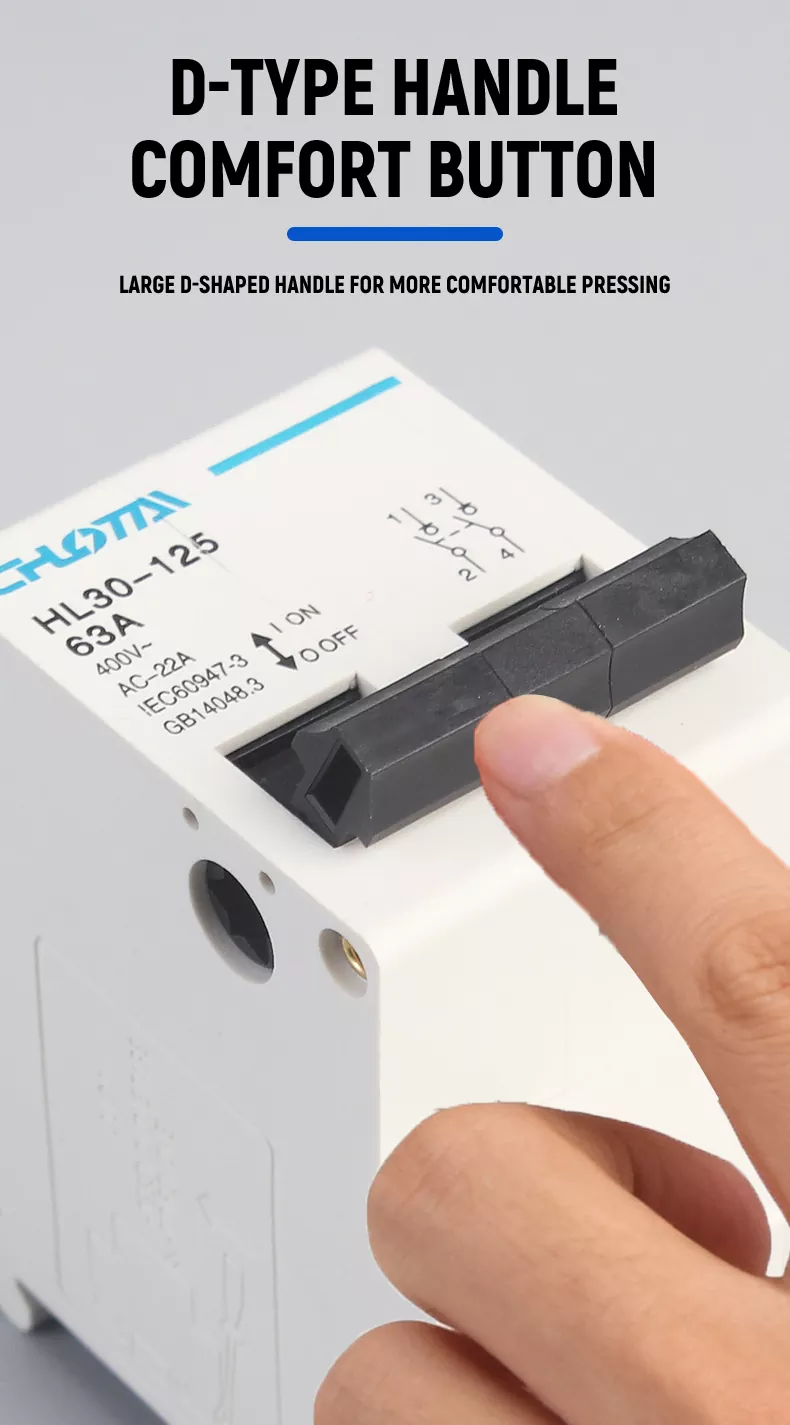

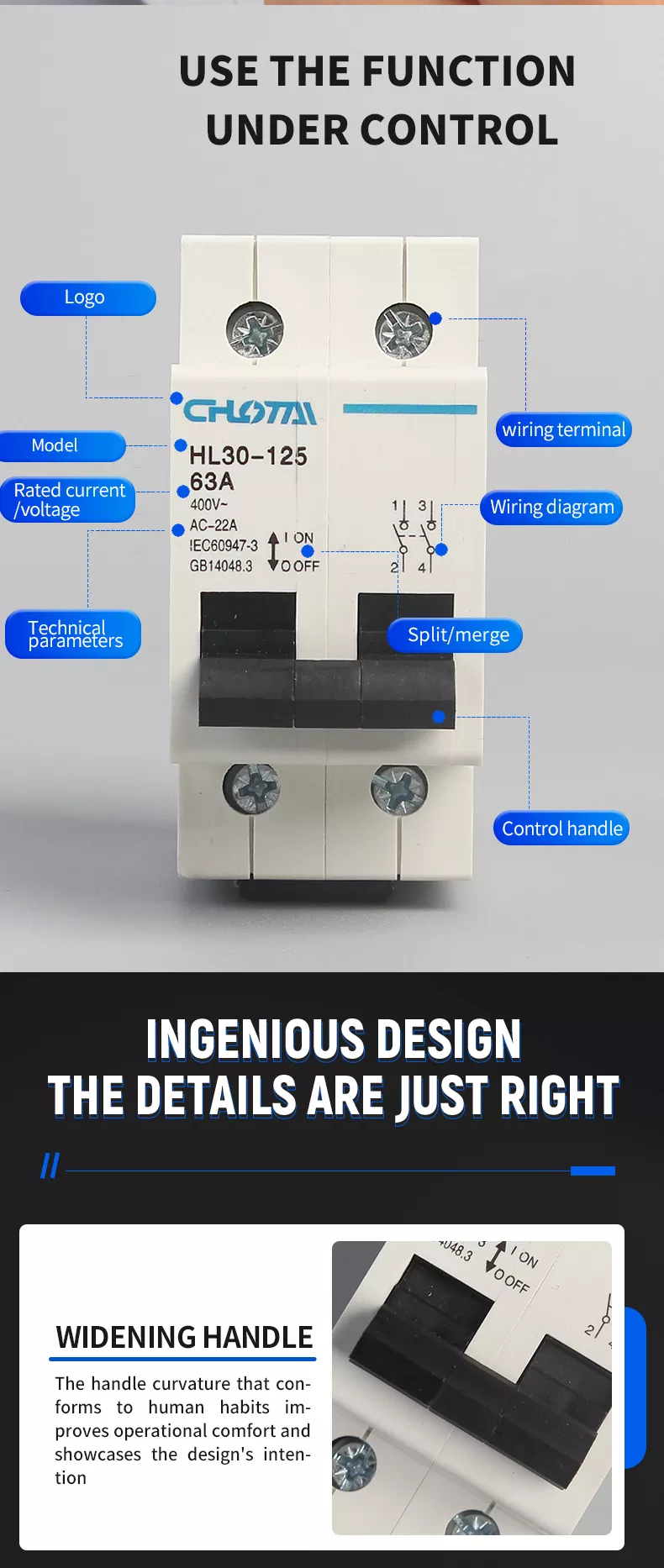

POIGNÉE ERGONOMIQUE DE TYPE D POUR UN FONCTIONNEMENT CONFORTABLE

Notre sectionneur est équipé d'une grande poignée de commande élargie en forme de D. La conception incurvée s'adapte au fonctionnement humain habitudes, offrant une prise en main confortable et un fonctionnement en douceur, même avec des mains gantées. Il réduit efficacement fatigue opérationnelle lors de commutations fréquentes, rendant le contrôle quotidien des circuits plus facile et plus pratique.

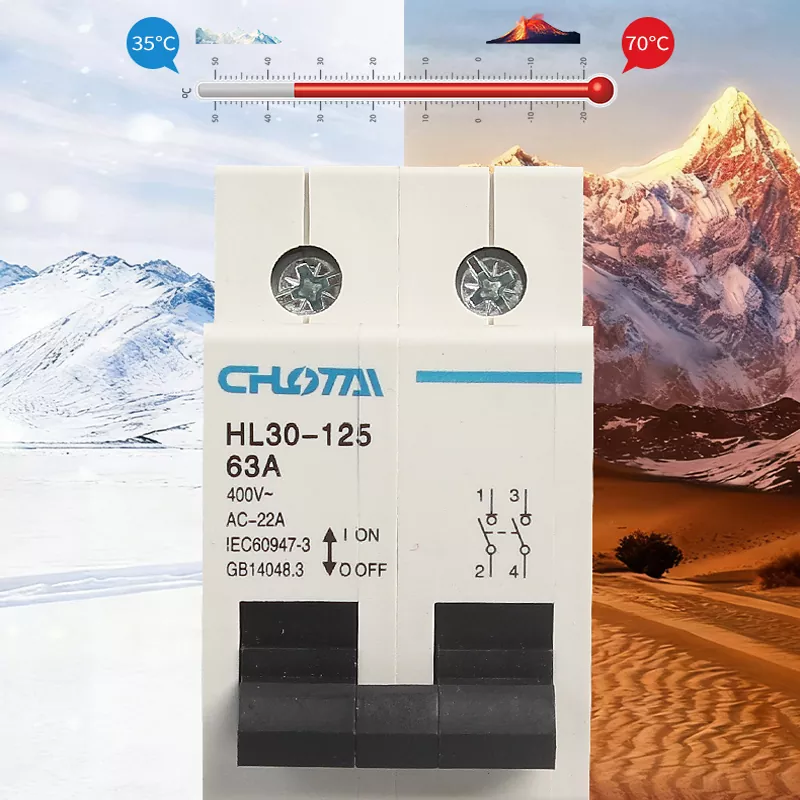

RÉSISTANCE AUX TEMPÉRATURES EXTRÊMES ET HAUTE ADAPTABILITÉ

Conçu pour résister aux environnements difficiles, le sectionneur HL30-125 fonctionne de manière fiable dans une large plage de températures de-35℃ à 70℃. Il convient aux régions montagneuses froides, aux climats désertiques chauds et à d'autres environnements extrêmes, garantissant protection d'isolation ininterrompue des circuits toute l'année sans dégradation des performances.

NOS PRODUITS VS. AUTRES PRODUITS

AVANTAGE PRINCIPAL

1. PROTECTION D'ISOLEMENT SÛRE: Isolation fiable des circuits, empêchant efficacement les risques de fuite et les catastrophes dues à la foudre.

2. MATÉRIAU IGNIFUGE: Coque PC thermodurcissable de haute qualité, résistante à la chaleur, aux chocs et auto-extinguible.

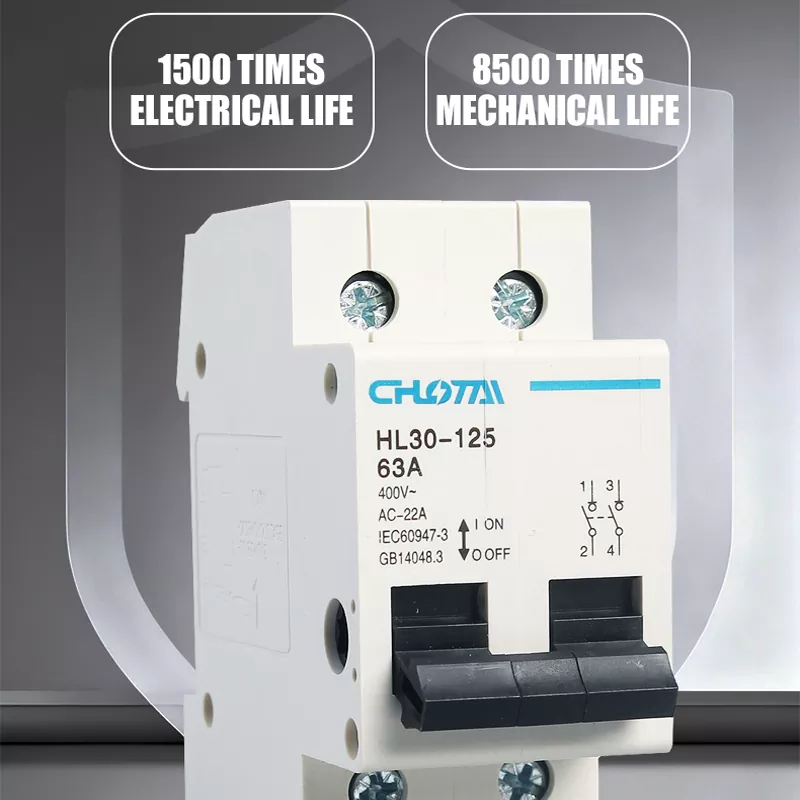

3. LONGUE DURÉE DE VIE: 1500 cycles de vie électriques et 8500 cycles de vie mécaniques, durables et fiables.

4. INSTALLATION FACILE: Montage sur rail DIN standard 35 mm, installation rapide par encliquetage, compatible avec toutes les boîtes de distribution.

5. CONCEPTION CONVIVIALE: Poignée ergonomique de type D, schéma de câblage clair, utilisation et entretien faciles.

6. LARGE APPLICABILITÉ: Température de fonctionnement de -35 ℃ ~ 70 ℃, adaptée à divers scénarios résidentiels, commerciaux et industriels.

QUATRE POINTS DE VENTE PRINCIPAUX

• ISOLEMENT SÛR: Isolation fiable des circuits, protège efficacement les équipements électriques et la sécurité personnelle pendant la maintenance.

• MATÉRIAU DE QUALITÉ SUPÉRIEURE: Boîtier PC ignifuge, résistant aux hautes températures, anti-vieillissement et longue durée de vie.

• CONCEPTION CONVIVIALE: Poignée ergonomique de type D, grandes bornes d'interface, utilisation et câblage faciles.

• LARGE APPLICABILITÉ: Convient aux systèmes 230 V/400 V AC, utilisé comme interrupteur principal dans les équipements combinés de terminaux, les circuits de distribution, etc.

LA COQUE EST ROBUSTE ET RÉSISTANTE AUX CHOCS

La coque est faite d'un matériau ignifuge PC thermodurcissable à haute résistance, avec une surface lisse et sans bavure après un traitement fin, présentant une apparence belle et élégante. Il présente une excellente résistance aux chocs et résistance à la compression, peut résister aux collisions quotidiennes et aux vibrations mécaniques, et ne se déformera pas et ne s'endommagera pas. Le Le matériau est anticorrosion et anti-vieillissement, adapté à une utilisation stable à long terme dans divers environnements complexes, avec un plage de température de fonctionnement allant jusqu'à 70 ℃.

MATÉRIAU PC IGNIFUGE

La coque adopte un plastique technique PC ignifuge haute performance avec un excellent ignifuge et une excellente isolation propriétés. Il peut inhiber efficacement la combustion et prévenir les incendies causés par les températures élevées générées par des défauts, assurant ainsi mieux la sécurité globale du système électrique. Le matériau est également résistant à la chaleur, aux chocs, et auto-extinguible, avec une longue durée de vie.

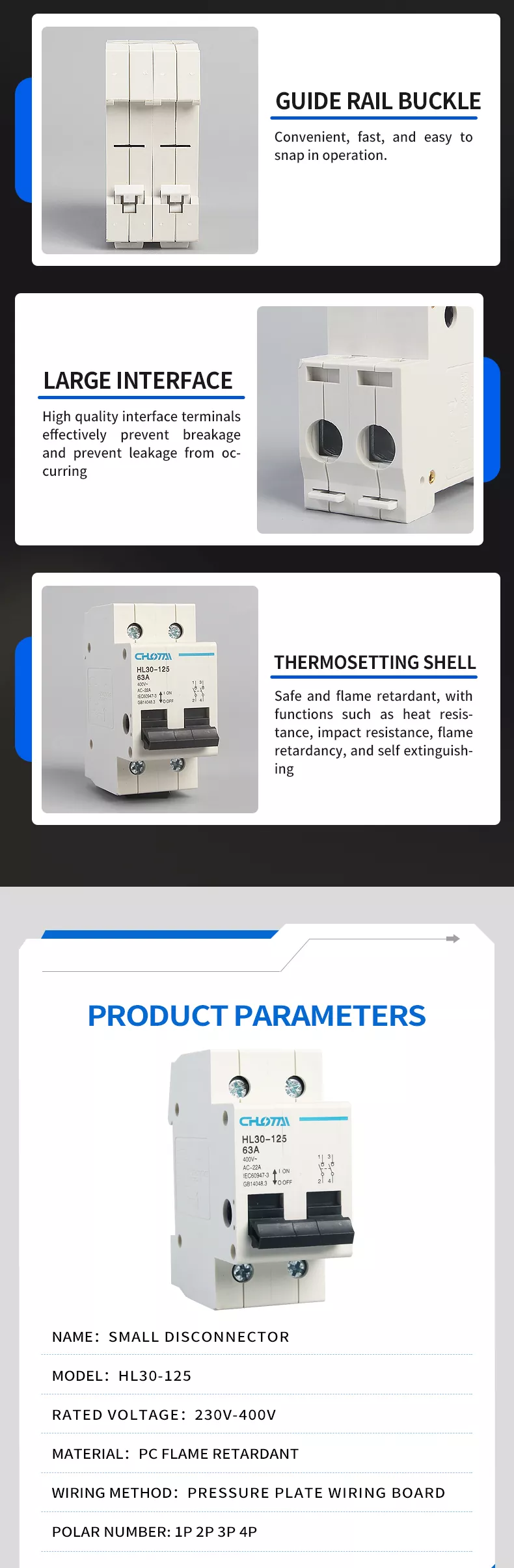

BORNIERS DE HAUTE QUALITÉ

Utilisant des bornes de câblage à plaque de pression de haute qualité, il garantit non seulement une forte conductivité, mais réduit également les pertes. La grande zone de contact empêche efficacement la rupture et les fuites de fil, avec une forte résistance aux surcharges et stable performances. Le câblage est simple, permettant une installation facile et rapide, garantissant un fonctionnement sûr et fiable de le sectionneur.

PEUT ÊTRE UTILISÉ AVEC RAIL DIN

Il peut être installé à l'aide du rail de guidage standard universel DIN35 mm, ouvrant ainsi davantage de scénarios d'utilisation. Le rail DIN la conception de montage est compatible avec diverses armoires de distribution et équipements électriques, avec une installation facile et démontage, pas besoin d'outils compliqués, adapté à un déploiement rapide dans différents scénarios.

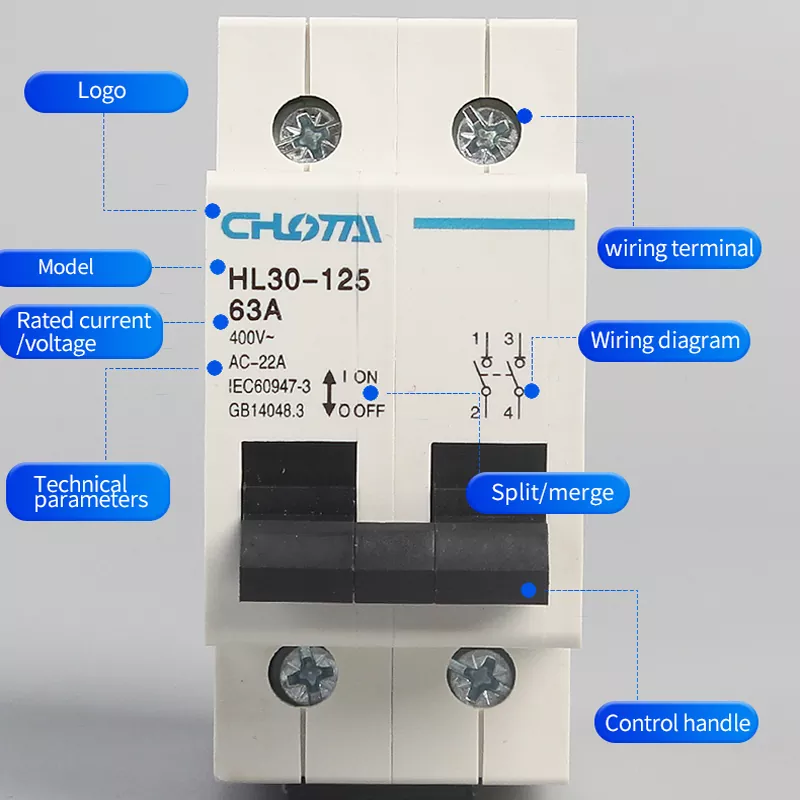

CÂBLAGE FACILE À INSTALLER ET SÉCURISÉ

Le sectionneur est adapté au rail de guidage standard DIN35 mm, avec une installation et un démontage faciles. Le modèle 2P est conçu pour les systèmes monophasés 220 V/400 V, connectant un fil sous tension et un fil neutre (ou deux fils sous tension). Le le schéma de câblage est clair et intuitif, avec des bornes supérieures pour l'entrée d'alimentation et des bornes inférieures pour l'alimentation électrique Prise, ce qui peut efficacement éviter un mauvais câblage. Les bornes en cuivre de haute qualité sont fermes et fiables, pas faciles à desserré sous des vibrations à long terme, garantissant un fonctionnement sûr et stable.

PARAMÈTRES DU PRODUIT

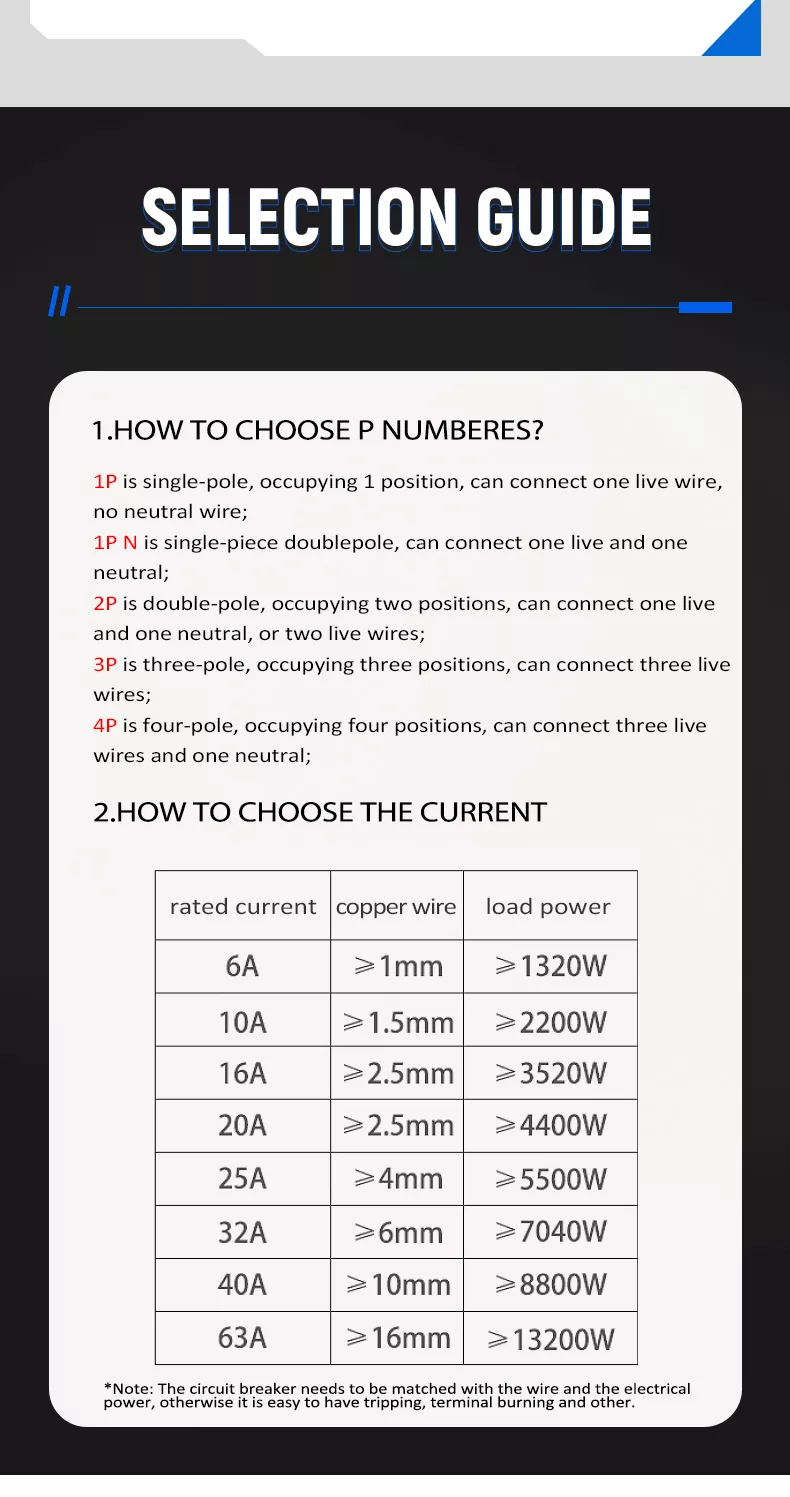

GUIDE DE SÉLECTION

Comment choisir les numéros P ?

◦ 1P : unipolaire, occupant 1 position, peut connecter un fil sous tension, pas de fil neutre.

◦ 1P N : bipolaire monobloc, peut connecter une phase et un neutre.

◦ 2P : bipolaire, occupant deux positions, peut connecter un fil sous tension et un neutre, ou deux fils sous tension (ceci produit).

◦ 3P : tripolaire, occupant trois positions, peut connecter trois fils sous tension.

◦ 4P : tétrapolaire, occupant quatre positions, peut connecter trois fils sous tension et un neutre.

Comment choisir le courant

Remarque : Le sectionneur doit être adapté au fil et à l'alimentation électrique, sinon il est facile de l'avoir déclenchement, gravure de terminal et autres problèmes.

SCHÉMA DE CÂBLAGE

Connectez les bornes d'entrée (en haut) à l'alimentation (Live : rouge, neutre : bleu).

Connectez les bornes de sortie (en bas) à la charge (Live : rouge, neutre : bleu).

Assurez-vous que le câblage est ferme et fiable et que les fils sous tension/neutre sont correctement connectés.

Enclenchez le sectionneur sur le rail DIN standard de 35 mm dans le boîtier de distribution.

Un marquage clair des bornes et un câblage standardisé rendent l'installation plus sûre et plus efficace.

LARGEMENT UTILISÉ

Notre interrupteur-sectionneur sur rail DIN 2P à pôles est largement utilisé dans :

• TERMINAL COMBINAISON: Comme interrupteur principal pour les appareils électriques à combinaison de bornes.

• CIRCUITS DE DISTRIBUTION ET DE CONTRÔLE: Interrupteur principal du coffret de distribution, isolation et contrôle des circuits.

• COMMANDE DU MOTEUR: Commande manuelle marche/arrêt pour moteurs de petite puissance.

• SYSTÈMES D'ÉCLAIRAGE: Interrupteur principal du circuit d'éclairage, protection d'isolement.

• BÂTIMENT RÉSIDENTIEL: Interrupteur principal du boîtier de distribution domestique, isolation du circuit pendant la maintenance.

• BÂTIMENT COMMERCIAL: Système de distribution d'énergie commerciale, contrôle et isolation des circuits.

FAQ

1. QUELLE EST LA FONCTION PRINCIPALE DE CE PRODUIT ?

Il est principalement utilisé comme interrupteur principal dans les appareils électriques à combinaison de bornes, fournissant un circuit fiable protection d'isolement pour les circuits de distribution et de contrôle, la commande de moteur, les petits appareils électriques et l'éclairage systèmes. Il n'a pas de fonction de protection contre les courts-circuits, se concentrant sur une isolation sûre des circuits et une marche/arrêt manuelle. contrôle.

2. QUEL EST LE COURANT ET LA TENSION NOMINAUX ?

Ce modèle 2P a un courant nominal de 63 A et une tension nominale de 230 V-400 V AC, adapté aux systèmes électriques de 50 Hz.

3. QUELLE EST LA PLAGE DE TEMPÉRATURE DE FONCTIONNEMENT ?

Le produit peut fonctionner de manière stable dans une large plage de températures de -35 ℃ à 70 ℃, adapté à divers environnements extrêmes.

4.QUELLE EST LA MÉTHODE D'INSTALLATION ?

Il prend en charge le montage sur rail DIN standard de 35 mm, avec un câblage simple et une installation rapide par encliquetage, compatible avec tous boîtes de distribution.

5.QUELLE EST LA DURÉE DE VIE DE CE SECTIONNEUR ?

Il est testé pour 1 500 cycles de vie électriques et 8 500 cycles de vie mécaniques, garantissant une longue durée de vie sous conditions normales de fonctionnement.

6.À QUELLES NORMES CE PRODUIT EST-IL CONFORME ?

Ce produit est conforme à la norme internationale IEC60947-3 et à la norme nationale GB14048.3, garantissant la qualité du produit et la sécurité.
